TONE

インパクト用エクステンションソケット 3AEX-L100

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 2,069円～3,360円

税込単価: 2,276円～3,696円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

六角ボルト・ナットの締付け・緩め作業用インパクトソケット。【特長】・奥まった箇...

用途
インパクト用
ソケット形状
6角
差込角（電動ドリルの場合は、軸寸法）(mm)
9.5
差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
3/8
全長(L寸法) (mm)
100
単品・セット区分
単品ソケット
全長
100

未確定：候補が4型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

対辺寸法

(mm)

JANコード

トラスココード

質量(g)

二面幅部外径(D1寸法)

(mm)

最大外径(D1orD2寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

貫通穴内径(d寸)

(mm)

質量

(g)

最小発注数量

13	13	4953488221336	810-9455	130	20	20	9	12	130	1個
14	14	4953488221329	810-9459	135	21	21	10	12	135	1個
17	17	4953488221299	810-9471	180	25	25	11	14.3	180	1個
19	19	4953488221275	810-9479	190	27	27	13	14.3	190	1個

通常単価(税別) (税込単価)	通常出荷日

2,069円 ( 2,276円 )	5日目
2,965円 ( 3,262円 )	5日目
3,035円 ( 3,339円 )	5日目
3,360円 ( 3,696円 )	在庫品1日目当日出荷可能

基本情報

六角ボルト・ナットの締付け・緩め作業用インパクトソケット。
【特長】
・奥まった箇所、狭い箇所にあるボルト・ナットの締付け、緩め作業に最適。
・サイズに応じて軸部の径を最適化することで、軽量化を実現。
・全長100mm。
・生産ラインでの作業性向上に。
【用途】
・生産ライン・機械の組立・整備・自動車・バイクのメンテナンスに最適。

商品仕様

製品特長・仕様

外観（3AEX-L100）

差込角：9.5mm
6角部ストロングドライブ

ピン・Oリング適応表

ピン	P3016S
Oリング	RINGP14S

規格表

型番	二面幅寸法（mm） S	寸法（mm） D₁	寸法（mm） L₁	寸法（mm） L	寸法（mm） d	質量（g）
3AEX-07L100	7	11.5	6	100	8.0	70
3AEX-08L100	8	13.0	6	100	8.0	75
3AEX-10L100	10	15.5	8	100	10.0	95
3AEX-12L100	12	19.0	9	100	12.0	125
3AEX-13L100	13	20.0	9	100	12.0	130
3AEX-14L100	14	21.0	10	100	12.0	135
3AEX-15L100	15	22.0	10	100	14.3	160
3AEX-16L100	16	24.0	11	100	14.3	175
3AEX-17L100	17	25.0	11	100	14.3	180
3AEX-18L100	18	26.0	13	100	14.3	185
3AEX-19L100	19	27.0	13	100	14.3	190

外形図

3AEX-L100外形図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
インパクトレンチを回転させながらナットに差し込まないでください。
ジョイントはエクステンションバーに比べると約半分の強さです。
アタッチメント類を2ヶ以上連結しないでください。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

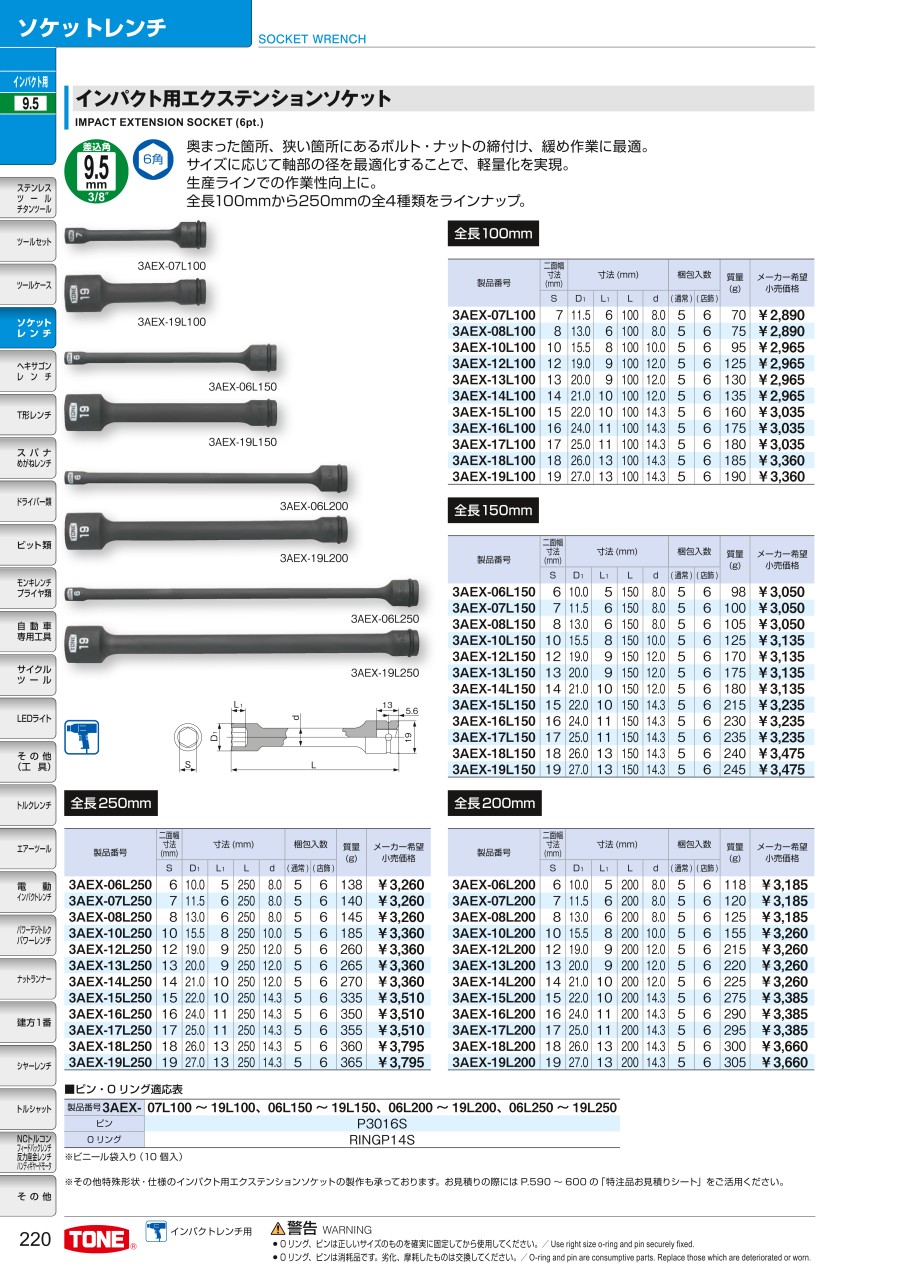

カタログ
