手動油圧式フレア・スウェイジングツール FSH20

手動油圧式フレア・スウェイジングツール FSHの仕様

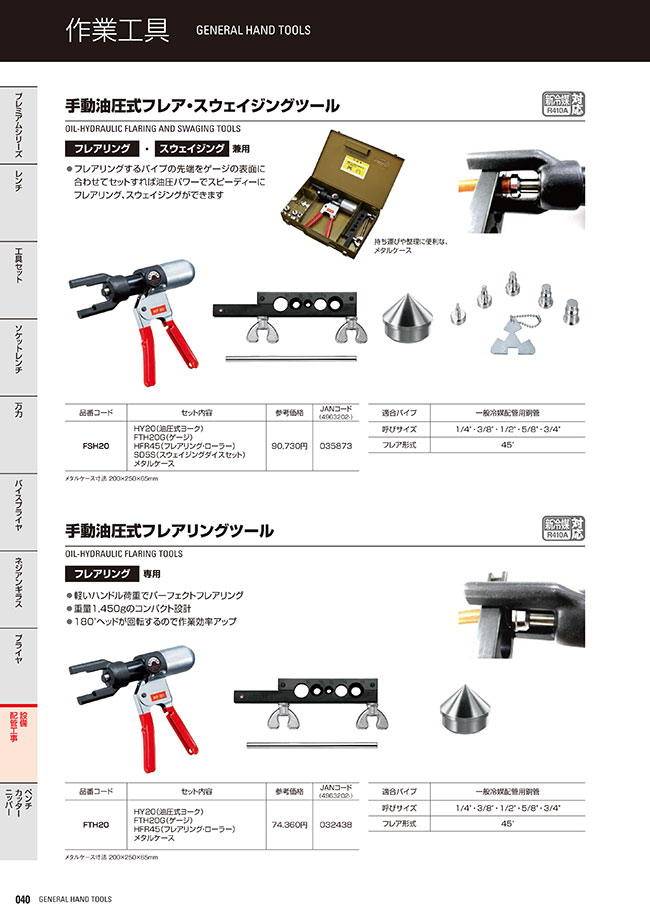

FSH20の外観

仕様

• 商品重量：3,740g
• 使用範囲：銅管（45°）：1/4"、3/8"、1/2"、5/8"、3/4"
• フレアリングするパイプの先端を、ゲージの表面に合わせてセットすれば、油圧の力でスピーディーにフレアリング、スウェイジングが可能

セット内容

• HY20（油圧式ヨーク）
• FTH20G（ゲージ）
• HFR45（フレアリング・ローラー）
• SD5S（スウェイジングダイスセット）
• メタルケース寸法（200×250×65mm）

使用上のご注意

• 加工前に管の切り口のバリ（かえり）取りを行なってください。バリ取りが不十分ですと正しい加工ができなくなる場合があります。バリ（かえり）は完全に除去してください。
• ゲージの締付けは、付属のシャフトを用いて確実に行なってください。締め付けが弱いと良好な加工面が得られない恐れがあります。
• ゲージは本体のヨーク溝部に確実にセットしてください。不十分ですと加工中にゲージが外れる恐れがあります。

注意・禁止事項

• ※ 寸法・重量などは公称値ですので、多少の数値の上下があります。
• ※ 改良の為、仕様等を予告なく変更することがあります。
