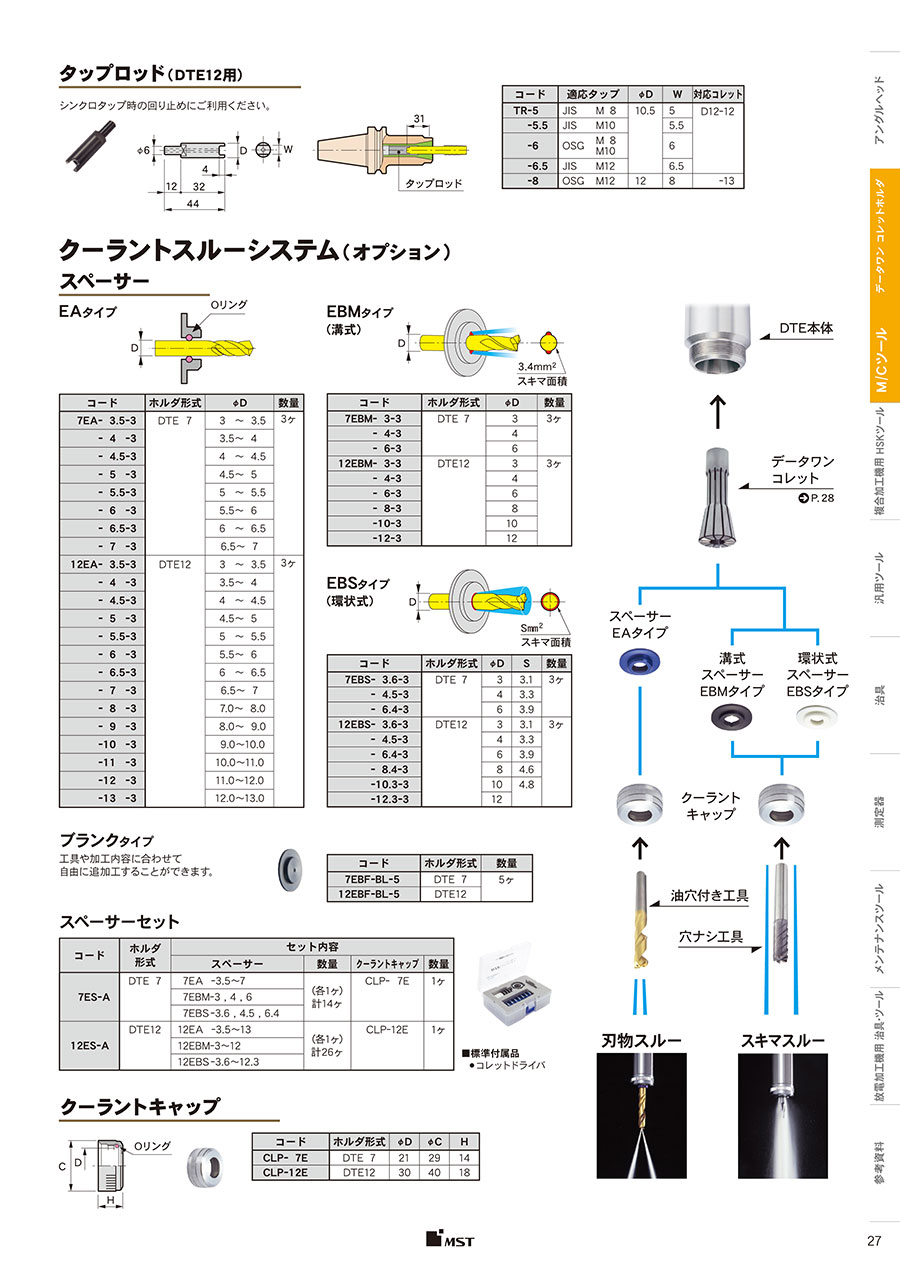

データワンコレットホルダ E型用 スペーサー EBMタイプ

データワンコレットホルダ E型用 スペーサー EBMタイプの仕様

寸法図

コレットホルダの特長

高速・高能率加工に必要な要素をすべて兼ね備えた Wテーパコレット式ホルダ

厚肉で高剛性な本体＋高精度を実現するナット。

• ホルダ本体はコンパクトでありながら厚肉形状を実現。切削振動を確実に吸収し、安定した横送り加工が行うことが可能。
• ナットはスチールボールを介したベアリング構造のリテーナにより、工具締付け時のねじり力はコレットに伝わらない。また、熱処理後に1工程で全ての仕上げ加工を行っているため、高精度に締め付けを行うことが可能。

理想のコレットテーパ角度

エンドミル加工に必要な、振れ精度・剛性・把握力をすべて満足させる理想のテーパ角度「6°」を他社に先駆けて採用。

超精密 スプリングコレット

スリ割りを多くする事でコレットが均一に締まり、工具を高精度にチャッキング可能。
仕上面、工具寿命が格段に向上。

高精度コレット使用で工具寿命延長。

プリバランス設計（CTH型）

あらかじめ、ホルダを限りなく軸対称にデザインしたプリバランス設計。
超精密級（P級）コレットとの組合わせにより、高速回転時も安定した加工を行うことが可能。

クーラントスルーシステム

工具の油穴付き、穴なしに関わらず、スピンドルスルー機能を活用可能。

本体（コレット）5タイプ

本体（コレット）5タイプのイメージ画像。

豊富なホルダ長さ 45L～315L

豊富なホルダ長さ 45L～315Lのイメージ画像。
