MSTコーポレーション

データワンコレットホルダ E型

カタログ

通常単価(税別): 21,357円～64,600円

税込単価: 23,493円～71,060円

通常出荷日：3日目

引きコレット式のコレットホルダ。【特長】・クーラントスルー完全対応。・シンクロタップにも対応し、シンプ...

よく一緒に見られています

MSTコーポレーション

通常出荷日：3 日目

よく一緒に見られています

MSTコーポレーション

通常出荷日：1 日目～

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

引きコレット方式により大きな締り代と高精度チャッキングを両立

先端にナットがなく、スリム・コンパクト

先端はナットのないスリム・コンパクト形状でワークや治具との干渉を最小限に抑えます。

DTE7／DTE12

コレットの種類が少なく、管理が簡単

コレットに最適な弾性を持たせ、コレットの必要数を削減しました。

クーラントスルーシステム

刃物スルー
油穴付き工具。工具シャンク部をOリングでシールし、確実なクーラント供給ができる。小径工具φ3（直径3mm）～対応。

スキマスルー
油穴のない工具でも高圧クーラントの性能が発揮

コレットスルー
コレットのスリ割りよりクーラントを出す。専用のオプション部品は不要。

刃物スルー、外掛けのクーラントスルーの違いによる、工具寿命の比較

刃物スルーの使用で従来の外掛けクーラントに比べ、3.7倍の工具寿命が得られます。

プリバランス設計（DTE型）

あらかじめ、ホルダを限りなく軸対称にデザインしたプリバランス設計です。

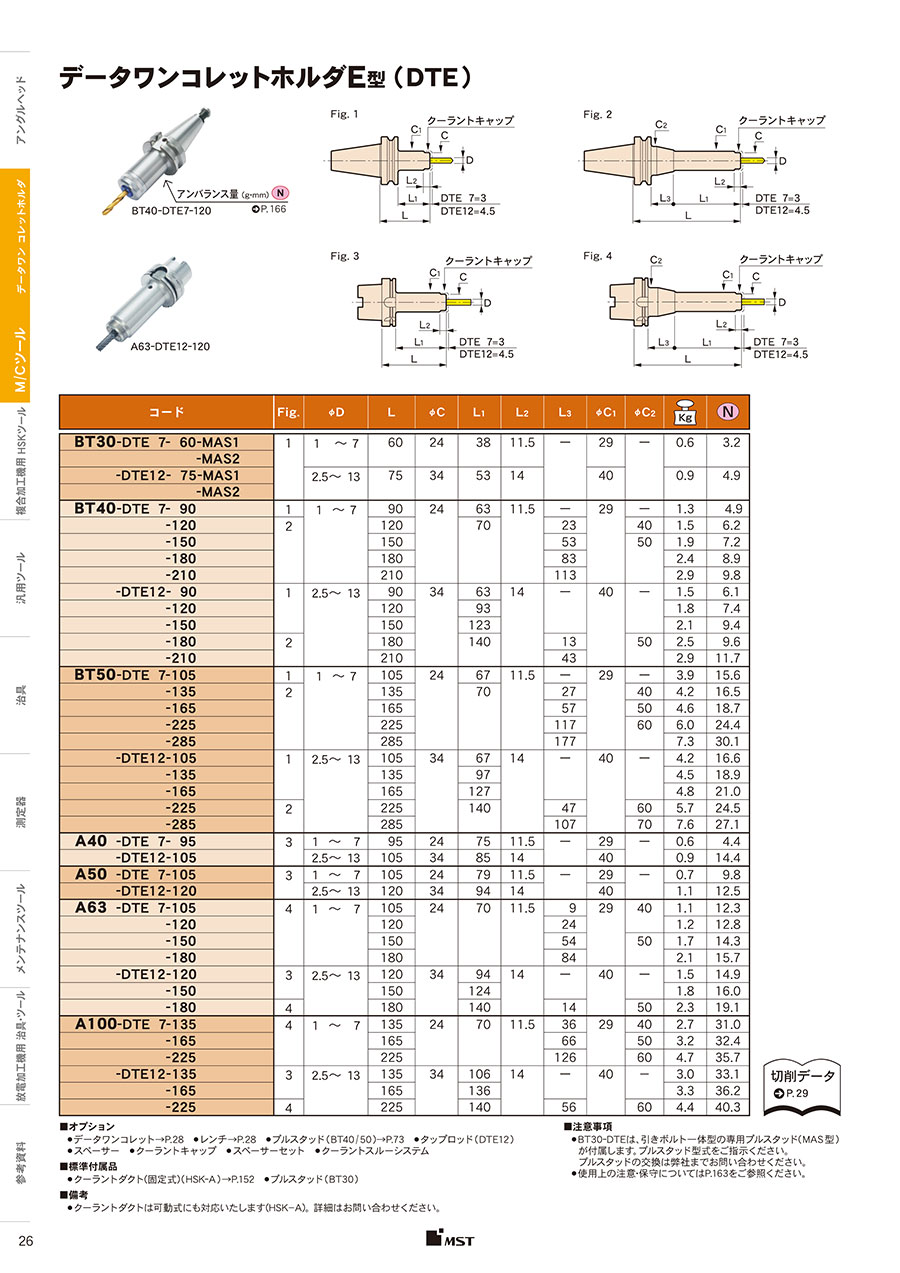

外形図

左の「絞り込み条件」よりご希望の外形をご指定ください

使用方法・使用事例

使用方法

切削データ

選定サポート情報

用途に合わせた3タイプ

データワンコレット

クーラントスルーシステム

型番リスト

表示件数

型番

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

ホルダ長さ

(mm)

重量

(g)

φD

φC

φC1

φC2

最小発注数量

HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	95	0.6	1～7	95	24	75	11.5	-	29	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	105	0.9	2.5～13	105	34	85	14	-	40	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	105	0.7	1～7	105	24	79	11.5	-	29	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	120	1.1	2.5～13	120	34	94	14	-	40	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	105	1.1	1～7	105	24	70	11.5	9	29	40	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	120	1.2	1～7	120	24	70	11.5	24	29	40	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	150	1.7	1～7	150	24	70	11.5	54	29	50	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	180	2.1	1～7	180	24	70	11.5	84	29	50	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	120	1.5	2.5～13	120	34	94	14	-	40	－	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	150	1.8	2.5～13	150	34	124	14	-	40	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	180	2.3	2.5～13	180	34	140	14	14	40	50	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	135	2.7	1～7	135	24	70	11.5	36	29	40	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	165	3.2	1～7	165	24	70	11.5	66	29	50	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	225	4.7	1～7	225	24	70	11.5	126	29	60	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	135	3	2.5～13	135	34	106	14	-	40	－	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	165	3.3	2.5～13	165	34	136	14	-	40	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	225	4.4	2.5～13	225	34	140	14	56	40	60	1個
BT	BT	30	7.0以下	1.0以上	1～7	60	0.6	1～7	60	24	38	11.5	-	29	-	1個
BT	BT	30	7.0以下	1.0以上	1～7	60	0.6	1～7	60	24	38	11.5	-	29	-	1個
BT	BT	30	13.0以下	2.0以上	2.5～13	75	0.9	2.5～13	75	34	53	14	-	40	-	1個
BT	BT	30	13.0以下	2.0以上	2.5～13	75	0.9	2.5～13	75	34	53	14	-	40	-	1個
BT	BT	40	7.0以下	1.0以上	1～7	90	1.3	1～7	90	24	63	11.5	-	29	-	1個
BT	BT	40	7.0以下	1.0以上	1～7	120	1.5	1～7	120	24	70	11.5	23	29	40	1個
BT	BT	40	7.0以下	1.0以上	1～7	150	1.9	1～7	150	24	70	11.5	53	29	50	1個
BT	BT	40	7.0以下	1.0以上	1～7	180	2.4	1～7	180	24	70	11.5	83	29	50	1個
BT	BT	40	7.0以下	1.0以上	1～7	210	2.9	1～7	210	24	70	11.5	113	29	50	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	90	1.5	2.5～13	90	34	63	14	-	40	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	120	1.8	2.5～13	120	34	93	14	-	40	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	150	2.1	2.5～13	150	34	123	14	-	40	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	180	2.5	2.5～13	180	34	140	14	13	40	50	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	210	2.9	2.5～13	210	34	140	14	43	40	50	1個
BT	BT	50	7.0以下	1.0以上	1～7	105	3.9	1～7	105	24	67	11.5	-	29	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	135	4.2	1～7	135	24	70	11.5	27	29	40	1個
BT	BT	50	7.0以下	1.0以上	1～7	165	4.6	1～7	165	24	70	11.5	57	29	50	1個
BT	BT	50	7.0以下	1.0以上	1～7	225	6	1～7	225	24	70	11.5	117	29	60	1個
BT	BT	50	7.0以下	1.0以上	1～7	285	7.3	1～7	285	24	70	11.5	177	29	60	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	105	4.2	2.5～13	105	34	67	14	-	40	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	135	4.5	2.5～13	135	34	97	14	-	40	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	165	4.8	2.5～13	165	34	127	14	-	40	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	225	5.7	2.5～13	225	34	140	14	47	40	60	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	285	7.6	2.5～13	285	34	140	14	107	40	70	1個

通常単価(税別) (税込単価)	通常出荷日

22,286円 ( 24,515円 )	3日目
23,214円 ( 25,535円 )	3日目
24,143円 ( 26,557円 )	3日目
25,071円 ( 27,578円 )	3日目
37,143円 ( 40,857円 )	3日目
26,929円 ( 29,622円 )	3日目
33,429円 ( 36,772円 )	3日目
41,786円 ( 45,965円 )	3日目
26,929円 ( 29,622円 )	3日目
33,429円 ( 36,772円 )	3日目
41,786円 ( 45,965円 )	3日目
41,786円 ( 45,965円 )	3日目
45,050円 ( 49,555円 )	3日目
62,050円 ( 68,255円 )	3日目
41,786円 ( 45,965円 )	3日目
45,050円 ( 49,555円 )	3日目
62,050円 ( 68,255円 )	3日目
26,000円 ( 28,600円 )	3日目
26,000円 ( 28,600円 )	3日目
26,000円 ( 28,600円 )	3日目
26,000円 ( 28,600円 )	3日目
21,357円 ( 23,493円 )	3日目
24,143円 ( 26,557円 )	3日目
29,714円 ( 32,685円 )	3日目
37,143円 ( 40,857円 )	3日目
40,800円 ( 44,880円 )	3日目
21,357円 ( 23,493円 )	3日目
24,143円 ( 26,557円 )	3日目
29,714円 ( 32,685円 )	3日目
37,143円 ( 40,857円 )	3日目
40,800円 ( 44,880円 )	3日目
26,929円 ( 29,622円 )	3日目
30,643円 ( 33,707円 )	3日目
37,143円 ( 40,857円 )	3日目
53,857円 ( 59,243円 )	3日目
64,600円 ( 71,060円 )	3日目
26,929円 ( 29,622円 )	3日目
30,643円 ( 33,707円 )	3日目
37,143円 ( 40,857円 )	3日目
49,300円 ( 54,230円 )	3日目
64,600円 ( 71,060円 )	3日目

詳細情報

基本情報

基本情報

引きコレット式のコレットホルダ。
【特長】
・クーラントスルー完全対応。
・シンクロタップにも対応し、シンプルなツーリングレイアウトが実現。
・先端にナットがなく、スリムな形状。
・1つのコレットで最大2mm締まる。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER
MSTコーポレーション
データワンコレットホルダ B型
MSTコーポレーション
データワンコレット

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

データワンコレットホルダ E型のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品データワンコレットホルダ E型	データワンコレットホルダ A型	データワンコレットホルダ B型	データワンコレットホルダ　Ａ型用　ロッド	HSKシャンクメガマイクロチャックストレート Eタイプ HSK-E63	メガEチャック BBT40
メーカー	MSTコーポレーション	MSTコーポレーション	MSTコーポレーション	MSTコーポレーション	大昭和精機	大昭和精機
通常価格	21,357円-	18,571円 -	10,214円 -	1,238円	26,919円 -	28,560円 -
通常出荷日	3日目	1日目〜	3日目	3日目	5日目	5日目〜
付属品	クーラントダクト(HSKーA)、プルスタッド(BT30)	-	-	-	-	-
