542シリーズリニヤゲージカウンタ（パネルマウント・多機能）EBカウンタ

ツール用品技術窓口

あなたと同じ商品を見たお客様は
こちらの商品も見ています

	ミツトヨ 572シリーズ ABSデジマチック測長ユニットSD・SDV
	ミツトヨ 543シリーズ ABSデジマチックインジケータ ID-SX2
	ミツトヨノギス 500シリーズ ABSデジマチックキャリパ CD-AX
	エー・アンド・デイデジタル台はかり FGシリーズ
	A-Gas Japan（旧FUSO） SDカード付テスラ／ガウスメーター

カタログ

ミツトヨ

542シリーズリニヤゲージカウンタ（パネルマウント・多機能）EBカウンタ

通常単価(税別): 52,778円～54,829円

税込単価: 58,056円～60,312円

通常出荷日：5日目

3段／5段×7種類の公差出力、または7Ch独立のリミット出力が可能です。簡易アナログ出力によるダイナミ...

商品タイプ
カウンタ
リセット方式
プッシュ式
量子誤差
±1
外観寸法 (mm)
96（W）X48（H）X156（D）
特長
3段/5段×7種類の公差出力、または7CH独立のリミット出力が可能です。簡易アナログ出力によるダイナミック測定が可能です。シリアルBCD出力を装備、プログラマブルコントローラやパソコン等への省配線接続を可能にします。DINサイグラマブルコントローラやパソコン等への省配線接続を可能にします。DINサイズ（96×48ｍｍ）、パネルマウント形状でシステムへの組込みが容易です。
質量 (g)
約400
公差判定表示
LED表示（3段階：橙、緑、赤/5段階：橙、橙点滅、緑、赤点滅、赤）
公差判定出力
L1～L5、オープンコレクタ
制御出力
正常動作信号（ノーマル）、オープンコレクタ
制御入力
プリセット、表示ホールド、ピークデータクリア、公差判定BANK切替、オープンコレクタまたは無電圧接点信号（有/無接点）
電源電圧
DC+12～24V
消費電力
6W（MAX500mA）以下一台に付き1A以上の電源を確保してください。
使用温度（湿度）範囲
0～40℃（20～80%RH、非結露）
保存温度（湿度）範囲
ー10～50℃（20～80%RH、非結露）
シリアルBCD
ビットシリアル形式、オープンコレクタ
アナログ出力
2.5V+計数値X電圧分解能（25mV/2.5mV）フルスケール0～5V

型番リストから選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

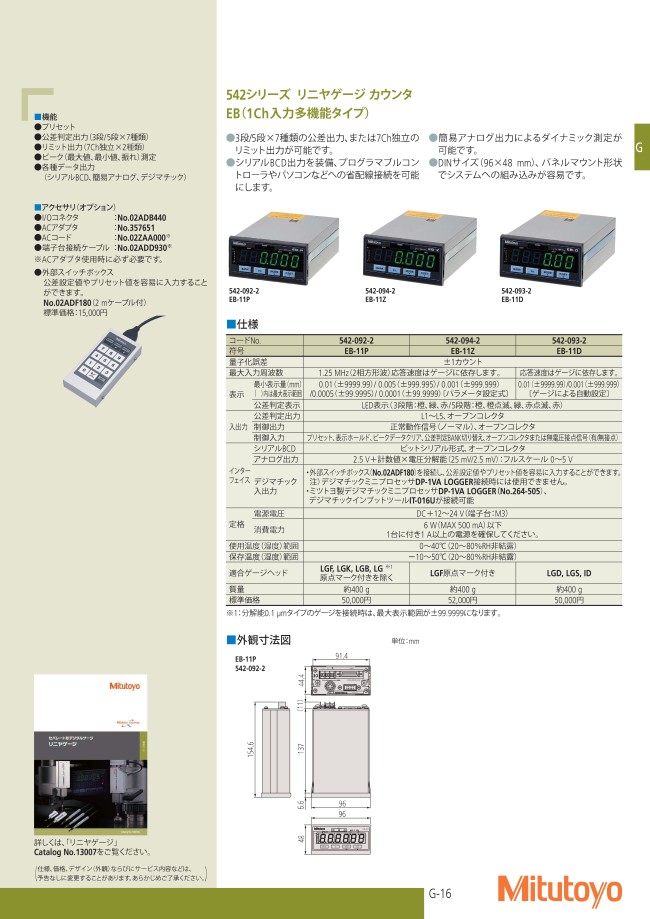

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件

タイプ
- EB
- EB-11P
出荷日
すべて
5日以内

型番リスト

表示件数

型番

EB-11D

EB-11Z

最大入力周波数	最少表示量（）内は最大表示範囲	インターフェイス	適合ゲージヘッド	最小発注数量

応答速度はゲージに依存します。	0.01（±9999.99）/0.001（±999.999）（ゲージによる自動設定）	外部スイッチボックス(No.02ADF180)を接続し、公差設定値やプリセット値を容易に入力することができます。注)デジマチックミニプロセッサDP-1VR接続時には使用できません。・ミツトヨ製デジマチックミニプロセッサDP-1VR(No.264-504)，デジマチックインプットツールIT-016Uが接続可能	LGD、LGS、ID	1個
1.25ＭＨz（2相方形波）応答速度はゲージに依存します。	0.01（±9999.99）/0.005（±999.995）/0.001（±999.999）/0.0005（±99.9995）/0.0001（±99.9999）（パラメータ設定式）	外部スイッチボックス(No.02ADF180)を接続し、公差設定値やプリセット値を容易に入力することができます。注)デジマチックミニプロセッサDP-1VR接続時には使用できません。・ミツトヨ製デジマチックミニプロセッサDP-1VR(No.264-504)，デジマチックインプットツールIT-016Uが接続可能	LGF原点マーク付き	1個

通常単価(税別) (税込単価)	通常出荷日

52,778円 ( 58,056円 )	5日目
54,829円 ( 60,312円 )	5日目

詳細情報

基本情報

3段／5段×7種類の公差出力、または7Ch独立のリミット出力が可能です。簡易アナログ出力によるダイナミック測定が可能です。シリアルBCD出力を装備、プログラマブルコントローラやパソコンなどへの省配線接続を可能にします。DINサイ（96×48mm）パネルマウント形状でシステムへの組み込みが容易です。

商品担当おすすめ

ミツトヨ
542シリーズリニヤゲージカウンタEHカウンタ（パネルマウント・多機能）
PBスイスツールズ
ＰＢスイスツールズ　L形　ボール付ロング六角棒レンチセット（レインボー）
ライン精機
連式数取器

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

542シリーズリニヤゲージカウンタ（パネルマウント・多機能）EBカウンタのレビュー

この商品のレビューはありません
