	ミツトヨ 511シリーズ浅穴シリンダゲージ CGF-X
	ミスミ鋼リングゲージ　０．０１ｍｍ単位指定ラップ仕上げ
	ミツトヨダイヤルゲージ測定子

カタログ

ミツトヨ

内径測定器アンビル CG-AX

Name: 内径測定器 アンビル CG-AX
Brand: ミツトヨ
SKU: 223005448143
Rating: 5 (1 reviews)

通常単価(税別): 799円～4,189円

税込単価: 879円～4,608円

通常出荷日：2日目～4日目

シリンダーゲージ用部品のアンビルです。サイズ（mm）:18〜235

55.0

よく一緒に見られています

ミツトヨ

内径測定器アンビル CGB

通常価格(税別)： 861円 (税込価格：947円)

通常出荷日：2 日目

よく一緒に見られています

ミツトヨ

511シリーズシリンダゲージ

通常価格(税別)： 20,398円 (税込価格：22,438円)

通常出荷日：在庫品1日目

未確定 26 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

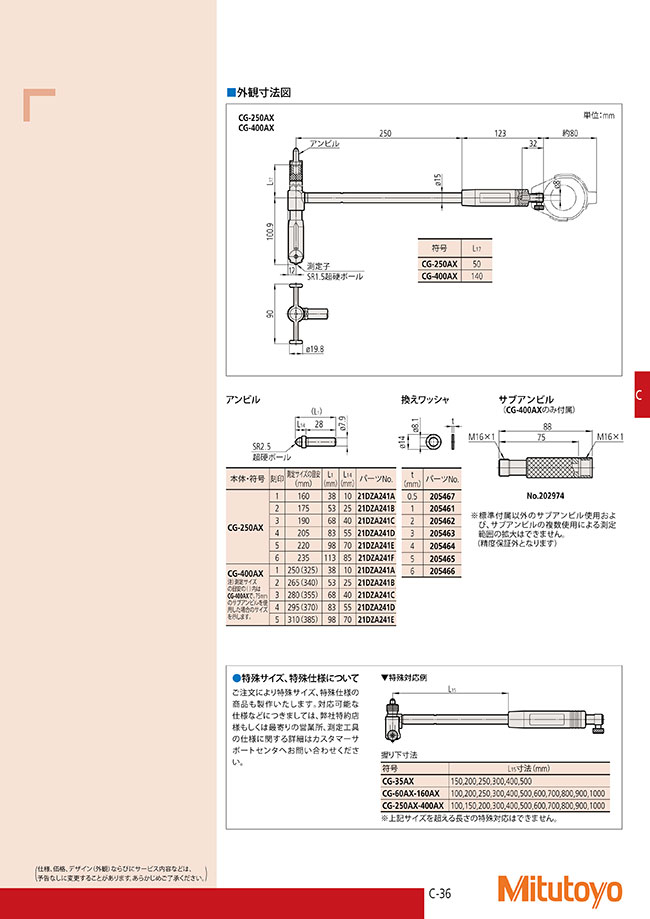

外形図

CG-60AX、CG-150AX、CG-160AX

CG-250AX、CG-400AX

型番	本体・符号	刻印	測定サイズの目安（mm）	L1（mm）	L14（mm）
21DZA232B	CG-60AX	2	40	20	10.5
21DZA232D		4	50	30	20.5
21DZA232E		5	55	35	25.5
21DZA232F		6	60	40	30.5
21DZA232B	CG-150AX 注）測定サイズの目安の（）内はCG-150AXで50mmのサブアンビルを使用した場合のサイズを示します。	2	55（105）	20	10.5
21DZA232D		4	65（115）	30	20.5
21DZA232E		5	70（120）	35	25.5
21DZA232F		6	75（125）	40	30.5
21DZA232G		7	80（130）	45	35.5
21DZA232H		8	85（135）	50	40.5
21DZA232J		9	90（140）	55	45.5
21DZA232L		10	95（145）	60	50.5
21DZA232M		11	100（150）	65	55.5
21DZA232B	CG-160AX	2	105	20	10.5
21DZA232D		4	115	30	20.5
21DZA232E		5	120	35	25.5
21DZA232F		6	125	40	30.5
21DZA232G		7	130	45	35.5
21DZA232H		8	135	50	40.5
21DZA232J		9	140	55	45.5
21DZA232L		10	145	60	50.5
21DZA232M		11	150	65	55.5
21DZA232N		12	155	70	60.5
21DZA232P		13	160	75	65.5
21DZA241A	CG-250AX	1	160	38	10
21DZA241B		2	175	53	25
21DZA241C		3	190	68	40
21DZA241D		4	205	83	55
21DZA241E		5	220	98	70
21DZA241F		6	235	113	85
21DZA241A	CG-400AX 注）測定サイズの目安の（）内はCG-400AXで、75mmのサブアンビルを使用した場合のサイズを示します。	1	250（325）	38	10
21DZA241B		2	265（340）	53	25
21DZA241C		3	280（355）	68	40
21DZA241D		4	295（370）	83	55
21DZA241E		5	310（385）	98	70

メーカー紹介

「測る」のその先へ。
ミツトヨの新しい挑戦が始まっています。

産業のマザーテクノロジーと呼ばれ、世界中のあらゆる製造シーンで必要とされ続けている、精密測定。
現代においては“インダストリー4.0”に象徴される目覚ましい技術革新の波の中で、
工場や製造業そのものの在り方はますます高度化し、精密測定に期待される役割も高まりを見せる一方です。
1934年に創業したミツトヨは、「精密測定で社会に貢献する」を理念としながら、
世界に市場を拡げ、精密測定機器の総合メーカーとしての歩みを重ねてきました。
けれどいま、私たちが挑戦するのは「測る」だけでは終わらない、お客様にとっての「その先」を創り出すソリューションです。
最適な検査環境の開発、自社技術を応用した現場の工程改善、測定データの活用による「止まらない工場」の実現まで。
製造の根幹に携わる存在だからこそ、可能性の広がりは無限です。

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

刻印
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
本体符号
- CG-400AX
- CG-250AX/CG-400AX
- CG-160AX
- CG-150AX/CG-160AX
- CG-60AX/CG-150AX/CG-160AX
- CG-35AX
サイズ(mm)
- 18
- 20
- 22
- 24
- 26
- 28
- 30
- 32
- 34
- 40/55(105)/105
- 50/65(115)/115
- 55/70(120)/120
- 60/75(125)/125
- 80(130)/130
- 85(135)/135
- 90(140)/140
- 95(145)/145
- 100(150)/150
- 155
- 160
- 160/250(325)
- 175/265(340)
- 190/280(355)
- 205/295（370）
- 220/310(385)
- 235
タイプ
- 21DZA
- 21DZA2
出荷日
すべて
2日以内
4日以内

型番リスト

表示件数

型番

刻印

本体符号

サイズ

(mm)

最小発注数量

1	CG-35AX	18	2.5	1個
2	CG-35AX	20	4.5	1個
3	CG-35AX	22	6.5	1個
4	CG-35AX	24	8.5	1個
5	CG-35AX	26	10.5	1個
6	CG-35AX	28	12.5	1個
7	CG-35AX	30	14.5	1個
8	CG-35AX	32	16.5	1個
9	CG-35AX	34	18.5	1個
2	CG-60AX/CG-150AX/CG-160AX	40/55(105)/105	10.5	1個
4	CG-60AX/CG-150AX/CG-160AX	50/65(115)/115	20.5	1個
5	CG-60AX/CG-150AX/CG-160AX	55/70(120)/120	25.5	1個
6	CG-60AX/CG-150AX/CG-160AX	60/75(125)/125	30.5	1個
7	CG-150AX/CG-160AX	80(130)/130	35.5	1個
8	CG-150AX/CG-160AX	85(135)/135	40.5	1個
9	CG-150AX/CG-160AX	90(140)/140	45.5	1個
10	CG-150AX/CG-160AX	95(145)/145	50.5	1個
11	CG-150AX/CG-160AX	100(150)/150	55.5	1個
12	CG-160AX	155	60.5	1個
13	CG-160AX	160	65.5	1個
1	CG-250AX/CG-400AX	160/250(325)	10	1個
2	CG-250AX/CG-400AX	175/265(340)	25	1個
3	CG-250AX/CG-400AX	190/280(355)	40	1個
4	CG-250AX/CG-400AX	205/295（370）	55	1個
5	CG-250AX/CG-400AX	220/310(385)	70	1個
6	CG-400AX	235	85	1個

通常単価(税別) (税込単価)	通常出荷日

799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
799円 ( 879円 )	2日目
861円 ( 947円 )	2日目
861円 ( 947円 )	2日目
861円 ( 947円 )	2日目
861円 ( 947円 )	2日目
1,009円 ( 1,110円 )	2日目
1,009円 ( 1,110円 )	4日目
1,330円 ( 1,463円 )	4日目
1,330円 ( 1,463円 )	4日目
1,330円 ( 1,463円 )	4日目
1,330円 ( 1,463円 )	4日目
1,304円 ( 1,434円 )	4日目
3,701円 ( 4,071円 )	4日目
3,568円 ( 3,925円 )	4日目
3,714円 ( 4,085円 )	4日目
3,894円 ( 4,283円 )	4日目
4,039円 ( 4,443円 )	4日目
4,189円 ( 4,608円 )	4日目

詳細情報

基本情報

シリンダーゲージ用部品のアンビルです。
サイズ（mm）:18〜235

商品担当おすすめ

ミツトヨ
368シリーズホールテスト（二・三点式内側マイクロメータ） D・E・HT-R
ミツトヨ
468シリーズデジマチックホールテスト（三点式内側マイクロメータ） HTD-R
新潟精機（SK）
デジタルシリンダゲージ（WCDI）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内径測定器アンビル CG-AXのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

バイク用エンジンの測定に使用

満足度：5.02020/09/28

レース用バイクのエンジンシリンダー内径測定に使用。安心して精密な測定ができました。

0人が参考にしています。

1件全て見る
