栄工舎

裏ザグリカッター UKC

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 40,832円～102,837円

税込単価: 44,915円～113,121円

偏心タイプのハイスカッター裏座繰り用。【特長】・偏心させて使用する裏座繰りカッ...

詳細情報を確認する

座繰り用途
裏座繰り用
シャンク仕様
ストレートシャンク
刃材質
ハイス
刃数
1
刃径公差
0～+0.2
刃形状
右刃ストレート
シャンク公差
-0.02～0

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

裏座繰りカッターの外形図と寸法

裏座繰りカッター

裏座繰りカッターの外形図

呼び寸法	座ぐり加工径 (D)	A	下穴最小径	偏心量 (r)	首回転径 (D1)	(l)	(l 1)	柄長 (l 2)	全長 (L)	シャンク径 (φd)
M8	14	8	9	3	8	13	35	50	98	12
M10	17.5	10	11	3.75	9.5	15	40	55	110	16
M12	20	12	14	4	11	20	45	55	120	16
M14	23	15	16	4	14	23	50	65	138	20
M16	26	16	18	5	16	26	55	75	156	25
M18	29	19	20	5	18	28	60	75	163	25
M20	32	20	22	6	20	32	65	75	172	25

切除寸法

(φｄ)	(l 3)	(l 4)	(l 5)	(H)
12	22.5	8	-	1.6
16	24	10	-	1.8
20	25	11	-	1.8
25	32	12	17	2

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

座繰り径・大径

適用ネジ径

刃長

(mm)

全長

(mm)

シャンク径

(mm)

下穴最小径

偏心量

首回転径

柄長

首長ℓ1

(mm)

最小発注数量

14	M8	13	98	12	8	9	3	8	50	35	1個
17.5	M10	15	110	16	10	11	3.75	9.5	55	40	1個
20	M12	20	120	16	12	14	4	11	55	45	1個
23	M14	23	138	20	15	16	4	14	65	50	1個
26	M16	26	156	25	16	18	5	16	75	55	1個
29	M18	28	163	25	19	20	5	18	75	60	1個
32	M20	32	172	25	20	22	6	20	75	65	1個

通常単価(税別) (税込単価)	通常出荷日

40,832円 ( 44,915円 )	1日目
45,632円 ( 50,195円 )	1日目
50,176円 ( 55,194円 )	1日目
65,148円 ( 71,663円 )	1日目
72,530円 ( 79,783円 )	1日目
93,575円 ( 102,933円 )	1日目
102,837円 ( 113,121円 )	1日目

詳細情報

基本情報

基本情報

偏心タイプのハイスカッター裏座繰り用。
【特長】
・偏心させて使用する裏座繰りカッター。
・1枚刃ハイス。
【用途】
・裏側の座繰り加工に最適。

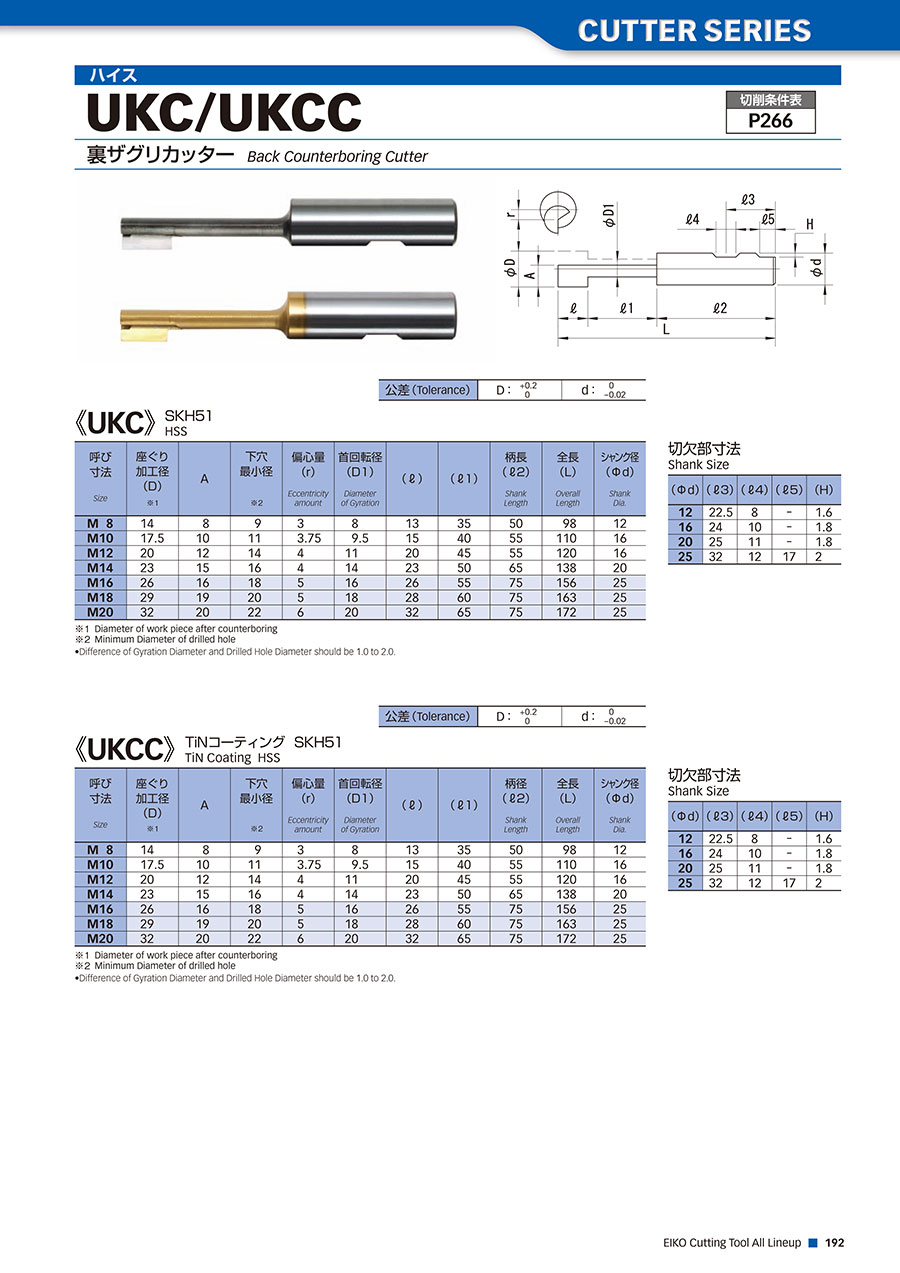

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

裏ザグリカッター UKCのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q加工の際に気をつけるポイントなどありますか？

工具の移動の際は必ず回転を止めて、刃の向きを確認しながら行なってください。
