栄工舎

超硬コーナーRカッター CCRC

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 17,088円～116,616円

税込単価: 18,797円～128,278円

超硬のコーナーRカッター。【特長】・細かいRのラインナップ。・コーナー部のR面...

詳細情報を確認する

用途
R面取り
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
工具材種
超硬
コーティング
ノンコート
刃形状
右刃ストレート
シャンク公差
h6
R公差
±0.05
用途詳細
穴面取り/面取り・横走り

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	R：±0.05	D2：±0.1	d：h6

右刃ストレート
K10
R2.5までソリッド

寸法 R	小径（φD1） First Dia.	刃長（l） Length of Cut	大径（D2） Dia at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
0.5	5	0.5	8	60	8	3
0.75	5	0.75	8	60	8	3
1	5	1	8	60	8	3
1.25	5	1.25	8	60	8	3
1.5	5	1.5	10	70	10	3
1.75	5	1.75	10	70	10	3
2	5	2	10	70	10	3
2.5	5	2.5	12	75	12	3
3	10	3	18	100	16	4
3.5	11	3.5	20	100	16	4
4	12	4	22	100	16	4
4.5	12	4.5	24	120	20	4
5	13	5	25	120	20	4
6	14	6	28	120	25	4
7	15	7	31	120	25	4
8	15	8	33	130	25	4
9	17	9	37	130	32	4
10	20	10	42	130	32	4
11	20	11	44	130	32	4
12	22	12	48	150	32	4
13	22	13	50	150	32	4
14	22	14	52	150	42	4
15	22	15	54	150	42	4
16	22	16	56	170	42	4
18	22	18	60	170	42	4
20	22	20	64	170	42	4

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

先端径（D）

(mm)

大径（D1）

(mm)

全長

(mm)

刃数

シャンク径 (d)

(mm)

最小発注数量

5	8	60	3	8	1個
5	8	60	3	8	1個
5	8	60	3	8	1個
5	10	70	3	10	1個
5	8	60	3	8	1個
5	10	70	3	10	1個
5	10	70	3	10	1個
5	12	75	3	12	1個
10	18	100	4	16	1個
11	20	100	4	16	1個
12	22	100	4	16	1個
12	24	120	4	20	1個
13	25	120	4	20	1個
14	28	120	4	25	1個
15	31	120	4	25	1個
15	33	130	4	25	1個
17	37	130	4	32	1個
20	42	130	4	32	1個
20	44	130	4	32	1個
22	48	150	4	32	1個
22	50	150	4	32	1個
22	52	150	4	42	1個
22	54	150	4	42	1個
22	56	170	4	42	1個
22	60	170	4	42	1個
22	64	170	4	42	1個

通常単価(税別) (税込単価)	通常出荷日

17,088円 ( 18,797円 )	5日目
17,088円 ( 18,797円 )	1日目
17,088円 ( 18,797円 )	1日目
23,104円 ( 25,414円 )	5日目
17,088円 ( 18,797円 )	1日目
23,104円 ( 25,414円 )	1日目
23,104円 ( 25,414円 )	1日目
28,288円 ( 31,117円 )	1日目
20,160円 ( 22,176円 )	在庫品1日目当日出荷可能
20,928円 ( 23,021円 )	1日目
21,888円 ( 24,077円 )	1日目
26,176円 ( 28,794円 )	1日目
26,624円 ( 29,286円 )	1日目
27,584円 ( 30,342円 )	1日目
32,448円 ( 35,693円 )	1日目
33,344円 ( 36,678円 )	1日目
37,440円 ( 41,184円 )	1日目
43,200円 ( 47,520円 )	1日目
52,032円 ( 57,235円 )	1日目
56,768円 ( 62,445円 )	1日目
65,664円 ( 72,230円 )	1日目
72,140円 ( 79,354円 )	1日目
81,012円 ( 89,113円 )	1日目
94,871円 ( 104,358円 )	1日目
106,810円 ( 117,491円 )	1日目
116,616円 ( 128,278円 )	1日目

詳細情報

基本情報

基本情報

超硬のコーナーRカッター。
【特長】
・細かいRのラインナップ。
・コーナー部のR面取りカッター。
・R2.5までソリッド、R3から付刃。
【用途】
・コーナー部のRカッター用。

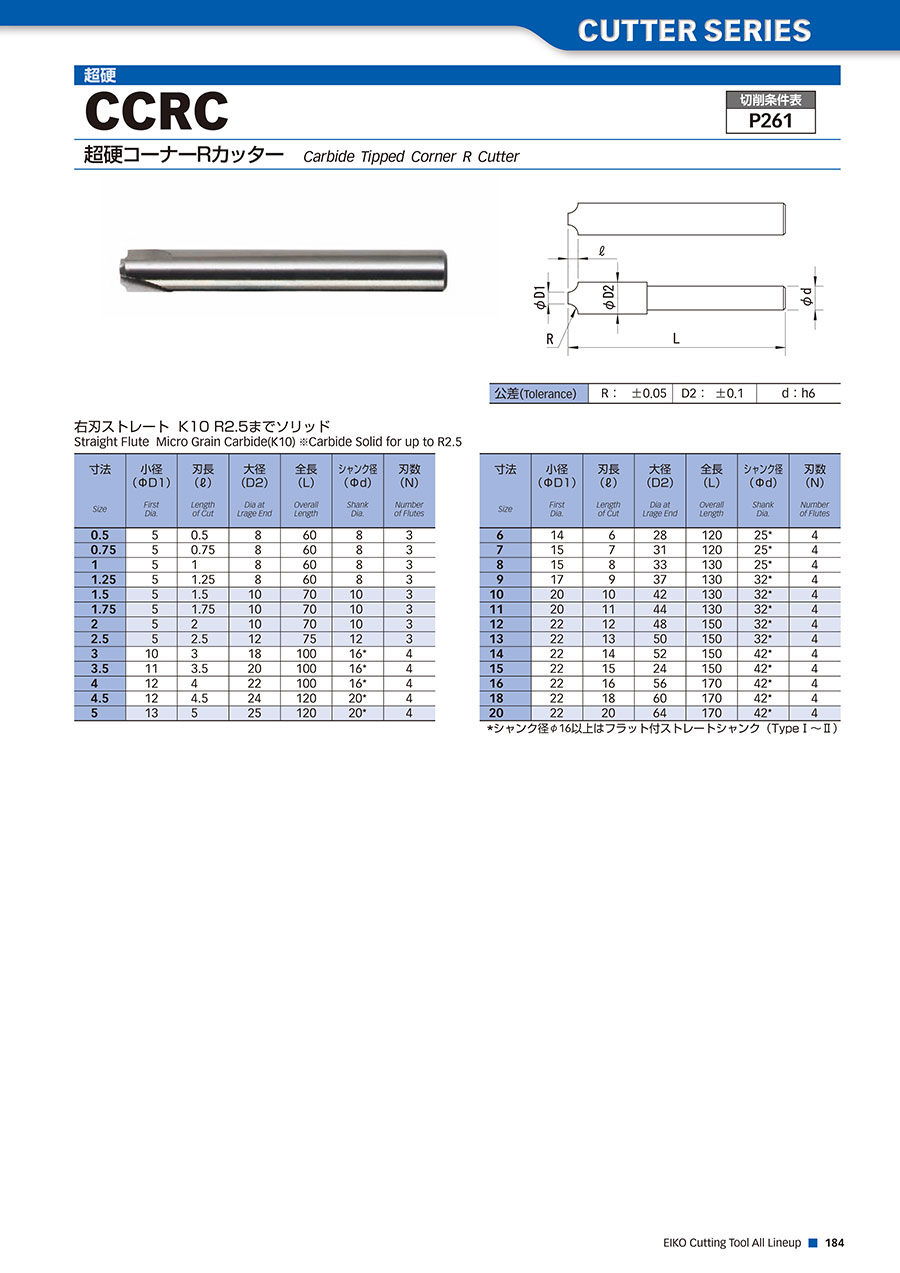

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
