サイトウ製作所（ATOM・アトム）

コーナーRカッター 2枚刃

Name: コーナーRカッター 2枚刃
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993732
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 8,265円～13,783円

税込単価: 9,092円～15,161円

通常出荷日：3日目～5日目

コーナーRカッター（2枚刃） ACR。【特長】・精密加工用高精度インナーRカッター。

44.0

未確定：候補が49型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

コーナーＲカッター（2枚刃） ACRの特長

寸法図

単位:mm

型番 CODE NUMBER	R	先端径 φD	全長 L	シャンク d
ACR-2010	0.1	1	50	3
ACR-2015	0.15	1	50	3
ACR-2020	0.2	1	50	3
ACR-2025	0.25	1	50	3
ACR-2030	0.3	1	50	3
ACR-2035	0.35	1	50	3
ACR-2040	0.4	1	50	3
ACR-2045	0.45	1	50	3
ACR-2050	0.5	1	50	3
ACR-2055	0.55	1	50	3
ACR-2060	0.6	1.5	50	4
ACR-2065	0.65	1.5	50	4
ACR-2070	0.7	1.5	50	4
ACR-2075	0.75	1.5	50	4
ACR-2080	0.8	1.5	50	4
ACR-2085	0.85	1.5	50	4
ACR-2090	0.9	1.5	50	4
ACR-2095	0.95	1.5	50	4
ACR-2100	1	1.5	50	4
ACR-2105	1.05	1.5	50	4
ACR-2110	1.1	2	50	6
ACR-2115	1.15	2	50	6
ACR-2120	1.2	2	50	6
ACR-2125	1.25	2	50	6
ACR-2130	1.3	2	50	6
ACR-2135	1.35	2	50	6
ACR-2140	1.4	2	50	6

単位:mm

型番 CODE NUMBER	R	先端径 φD	全長 L	シャンク d
ACR-2145	1.45	2	50	6
ACR-2150	1.5	2	50	6
ACR-2155	1.55	2	50	6
ACR-2160	1.6	2	50	6
ACR-2165	1.65	2	50	6
ACR-2170	1.7	2	50	6
ACR-2175	1.75	2	50	6
ACR-2180	1.8	2	50	6
ACR-2185	1.85	2.5	50	8
ACR-2190	1.9	2.5	50	8
ACR-2195	1.95	2.5	50	8
ACR-2200	2	2.5	50	8
ACR-2205	2.05	2.5	50	8
ACR-2210	2.1	2.5	50	8
ACR-2215	2.15	2.5	50	8
ACR-2220	2.2	2.5	50	8
ACR-2225	2.25	2.5	50	8
ACR-2230	2.3	2.5	50	8
ACR-2235	2.35	2.5	50	8
ACR-2240	2.4	2.5	50	8
ACR-2245	2.45	2.5	50	8
ACR-2250	2.5	2.5	50	8

切削条件

被削材 Work Materials	炭素鋼 SS材 S50C Carbon Steel		合金鋼 SCM SKD Alloy Steel		調質鋼 NAK Hardened Steel		アルミ・銅合金・樹脂 Aluminium・Copper Alloy & Resin
R Radius	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)	回転数 Speed (RPM)	送り Feed (mm/min)
R0.1～R0.25	6,400	55	5,100	45	3,800	35	10,000	100
R0.3～R0.5	5,300	55	4,200	45	3,200	35	8,800	100
R0.55～R0.75	4,200	55	3,500	45	2,800	35	7,000	100
R0.8～R1.0	3,800	55	3,200	45	2,500	35	6,300	100
R1.05～R1.25	3,400	55	2,900	45	2,400	35	5,600	100
R1.3～R1.5	3,200	55	2,700	45	2,300	35	5,300	100
R1.55～R1.75	3,000	55	2,500	45	2,100	35	5,000	100
R1.8～R2.0	2,500	55	2,100	45	1,800	35	4,200	100
R2.05～R2.25	2,300	55	2,000	45	1,700	35	3,800	100
R2.3～R2.5	2,200	55	1,900	45	1,600	35	3,700	100

刃部詳細図

注意

1.機械、チャックは剛性のある精度の高いものをご使用下さい。
2.チャッキング時のエンドミルの振れ精度は0.01mm以下に抑えて下さい。
3.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

Rサイズ

(mm)

先端径（D）

(mm)

シャンクサイズ

最小発注数量

0.1	1	3	1個
0.15	1	3	1個
0.2	1	3	1個
0.25	1	3	1個
0.3	1	3	1個
0.35	1	3	1個
0.4	1	3	1個
0.45	1	3	1個
0.5	1	3	1個
0.55	1	3	1個
0.6	1.5	4	1個
0.65	1.5	4	1個
0.7	1.5	4	1個
0.75	1.5	4	1個
0.8	1.5	4	1個
0.85	1.5	4	1個
0.9	1.5	4	1個
0.95	1.5	4	1個
1	1.5	4	1個
1.05	1.5	4	1個
1.1	2	6	1個
1.15	2	6	1個
1.2	2	6	1個
1.25	2	6	1個
1.3	2	6	1個
1.35	2	6	1個
1.4	2	6	1個
1.45	2	6	1個
1.5	2	6	1個
1.55	2	6	1個
1.6	2	6	1個
1.65	2	6	1個
1.7	2	6	1個
1.75	2	6	1個
1.8	2	6	1個
1.85	2.5	8	1個
1.9	2.5	8	1個
1.95	2.5	8	1個
2	2.5	8	1個
2.05	2.5	8	1個
2.1	2.5	8	1個
2.15	2.5	8	1個
2.2	2.5	8	1個
2.25	2.5	8	1個
2.3	2.5	8	1個
2.35	2.5	8	1個
2.4	2.5	8	1個
2.45	2.5	8	1個
2.5	2.5	8	1個

通常単価(税別) (税込単価)	通常出荷日

13,548円 ( 14,903円 )	3日目
13,548円 ( 14,903円 )	3日目
11,739円 ( 12,913円 )	5日目
11,739円 ( 12,913円 )	3日目
11,739円 ( 12,913円 )	3日目
11,739円 ( 12,913円 )	3日目
11,329円 ( 12,462円 )	3日目
11,329円 ( 12,462円 )	3日目
8,287円 ( 9,116円 )	5日目
9,289円 ( 10,218円 )	3日目
9,289円 ( 10,218円 )	3日目
9,289円 ( 10,218円 )	3日目
9,289円 ( 10,218円 )	3日目
8,287円 ( 9,116円 )	5日目
9,314円 ( 10,245円 )	5日目
9,289円 ( 10,218円 )	3日目
8,344円 ( 9,178円 )	3日目
9,289円 ( 10,218円 )	3日目
8,287円 ( 9,116円 )	5日目
9,289円 ( 10,218円 )	3日目
9,289円 ( 10,218円 )	5日目
9,289円 ( 10,218円 )	3日目
9,314円 ( 10,245円 )	3日目
8,265円 ( 9,092円 )	5日目
12,237円 ( 13,461円 )	3日目
12,237円 ( 13,461円 )	3日目
12,237円 ( 13,461円 )	3日目
12,237円 ( 13,461円 )	3日目
11,235円 ( 12,359円 )	5日目
12,237円 ( 13,461円 )	3日目
12,237円 ( 13,461円 )	3日目
12,237円 ( 13,461円 )	5日目
12,271円 ( 13,498円 )	3日目
11,235円 ( 12,359円 )	3日目
12,237円 ( 13,461円 )	5日目
13,744円 ( 15,118円 )	3日目
13,744円 ( 15,118円 )	3日目
13,744円 ( 15,118円 )	3日目
11,266円 ( 12,393円 )	3日目
13,744円 ( 15,118円 )	3日目
13,783円 ( 15,161円 )	3日目
13,744円 ( 15,118円 )	3日目
13,783円 ( 15,161円 )	3日目
13,744円 ( 15,118円 )	3日目
13,744円 ( 15,118円 )	3日目
13,744円 ( 15,118円 )	3日目
13,744円 ( 15,118円 )	3日目
13,744円 ( 15,118円 )	3日目
11,739円 ( 12,913円 )	5日目

詳細情報

基本情報

基本情報

コーナーRカッター（2枚刃） ACR。
【特長】
・精密加工用高精度インナーRカッター。

カタログ

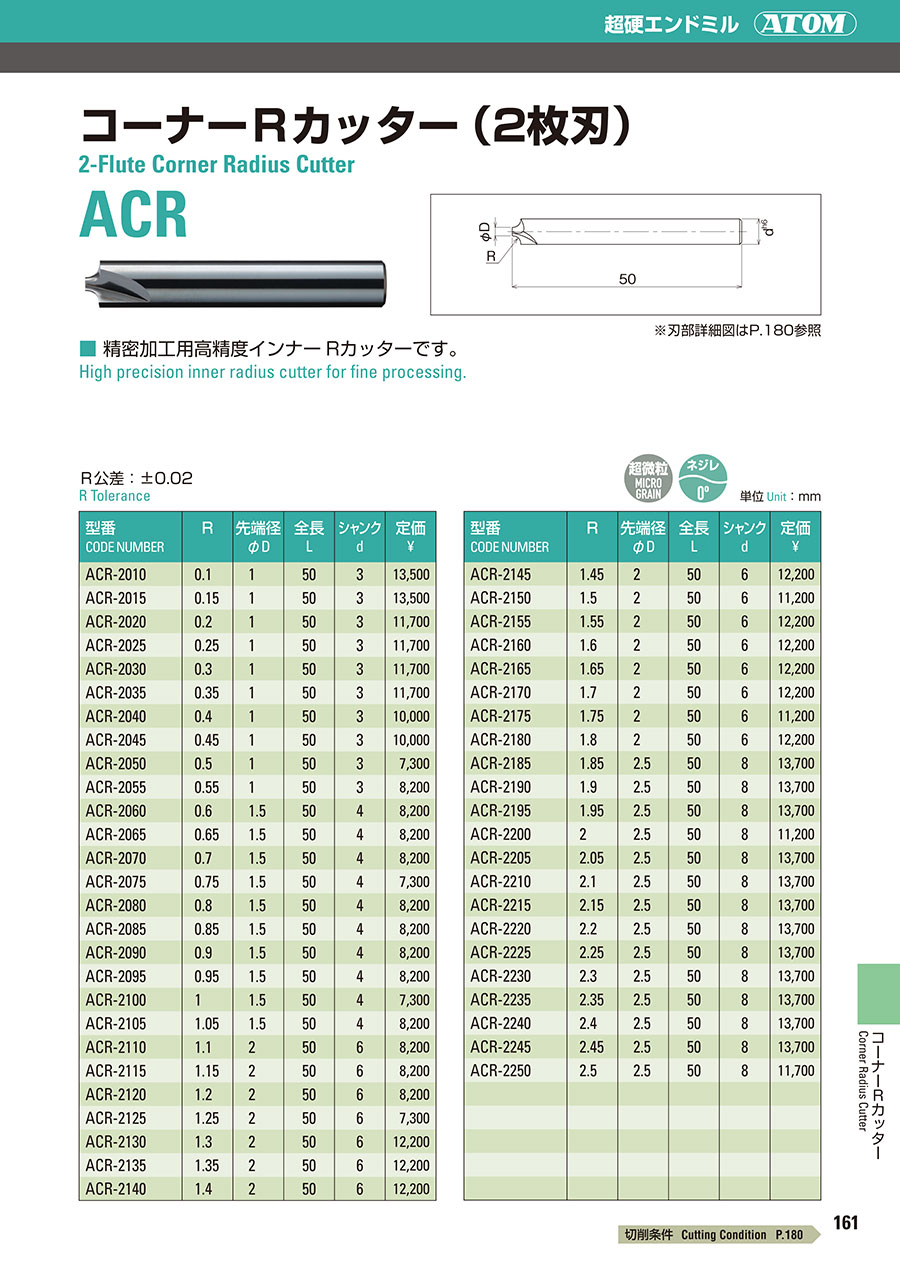

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
