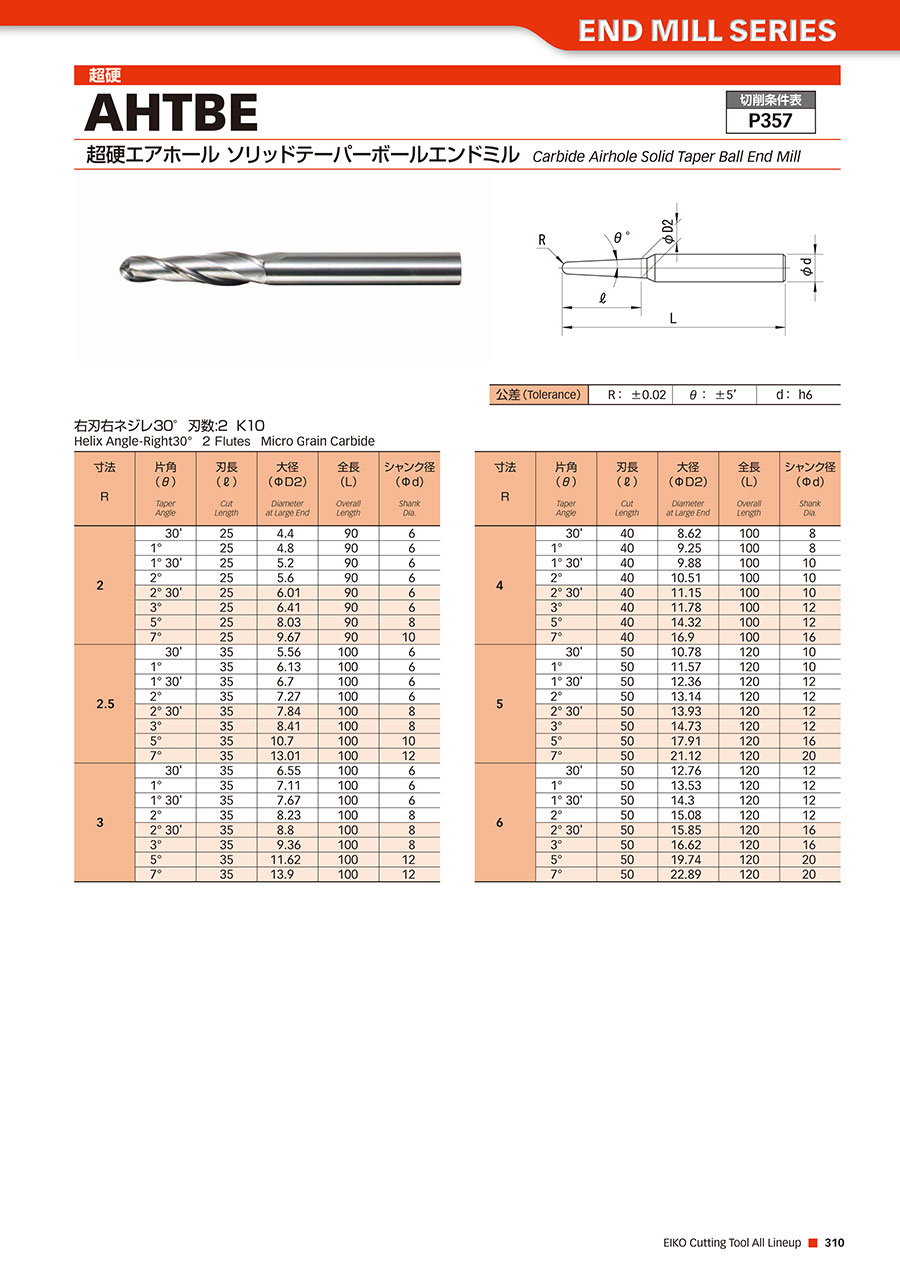

超硬エアホールソリッドテーパーボールエンドミル AHTBE
- 通常単価(税別)
- 18,176円～149,414円
- 税込単価
- 19,994円～164,355円
グラファイト電極加工に適した超硬エアホール付テーパーエンドミル。【特長】・グラファイト電極の加工が行い...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
外形図
寸法図
製品仕様
| 公差（Tolerance） | R：±0.02 | θ：±5' | d：h6 |
|---|
- 右刃右ネジレ30度
- 刃数：2
- K10
| 寸法 R | 片角 （θ） Taper Angle | 刃長 （l） Cut Length | 大径 （φD2） Dlameter at Large End | 全長 （L） Overall Length | シャンク径 （φ） Shant Dia. |
|---|---|---|---|---|---|
| 2 | 30' | 25 | 4.4 | 90 | 6 |
| 1° | 25 | 4.8 | 90 | 6 | |
| 1°30' | 25 | 5.2 | 90 | 6 | |
| 2° | 25 | 5.6 | 90 | 6 | |
| 2°30' | 25 | 6.01 | 90 | 6 | |
| 3° | 25 | 6.41 | 90 | 6 | |
| 5° | 25 | 8.03 | 90 | 8 | |
| 7° | 25 | 9.67 | 90 | 10 | |
| 2.5 | 30' | 35 | 5.56 | 100 | 6 |
| 1° | 35 | 6.13 | 100 | 6 | |
| 1°30' | 35 | 6.7 | 100 | 6 | |
| 2° | 35 | 7.27 | 100 | 6 | |
| 2°30' | 35 | 7.84 | 100 | 8 | |
| 3° | 35 | 8.41 | 100 | 8 | |
| 5° | 35 | 10.7 | 100 | 10 | |
| 7° | 35 | 13.01 | 100 | 12 | |
| 3 | 30' | 35 | 6.55 | 100 | 6 |
| 1° | 35 | 7.11 | 100 | 6 | |
| 1°30' | 35 | 7.67 | 100 | 6 | |
| 2° | 35 | 8.23 | 100 | 8 | |
| 2°30' | 35 | 8.8 | 100 | 8 | |
| 3° | 35 | 9.36 | 100 | 8 | |
| 5° | 35 | 11.62 | 100 | 12 | |
| 7° | 35 | 13.9 | 100 | 12 | |
| 4 | 30' | 40 | 8.62 | 100 | 8 |
| 1° | 40 | 9.25 | 100 | 8 | |
| 1°30' | 40 | 9.88 | 100 | 10 | |
| 2° | 40 | 10.51 | 100 | 10 | |
| 2°30' | 40 | 11.15 | 100 | 10 | |
| 3° | 40 | 11.78 | 100 | 12 | |
| 5° | 40 | 14.32 | 100 | 12 | |
| 7° | 40 | 16.9 | 100 | 16 | |
| 5 | 30' | 50 | 10.78 | 120 | 10 |
| 1° | 50 | 11.57 | 120 | 10 | |
| 1°30' | 50 | 12.36 | 120 | 12 | |
| 2° | 50 | 13.14 | 120 | 12 | |
| 2°30' | 50 | 13.93 | 120 | 12 | |
| 3° | 50 | 14.73 | 120 | 12 | |
| 5° | 50 | 17.91 | 120 | 16 | |
| 7° | 50 | 21.12 | 120 | 20 | |
| 6 | 30' | 50 | 12.76 | 120 | 12 |
| 1° | 50 | 13.53 | 120 | 12 | |
| 1°30' | 50 | 14.3 | 120 | 12 | |
| 2° | 50 | 15.08 | 120 | 12 | |
| 2°30' | 50 | 15.85 | 120 | 16 | |
| 3° | 50 | 16.62 | 120 | 16 | |
| 5° | 50 | 19.74 | 120 | 20 | |
| 7° | 50 | 22.89 | 120 | 20 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,176円 ( 19,994円 ) | 3日目 |
18,176円 ( 19,994円 ) | 3日目 |
18,176円 ( 19,994円 ) | 3日目 |
18,176円 ( 19,994円 ) | 3日目 |
18,176円 ( 19,994円 ) | 3日目 |
18,752円 ( 20,627円 ) | 3日目 |
23,232円 ( 25,555円 ) | 3日目 |
29,056円 ( 31,962円 ) | 3日目 |
19,008円 ( 20,909円 ) | 3日目 |
19,008円 ( 20,909円 ) | 3日目 |
20,736円 ( 22,810円 ) | 3日目 |
21,312円 ( 23,443円 ) | 3日目 |
22,336円 ( 24,570円 ) | 3日目 |
23,552円 ( 25,907円 ) | 3日目 |
35,520円 ( 39,072円 ) | 3日目 |
59,384円 ( 65,322円 ) | 3日目 |
27,840円 ( 30,624円 ) | 3日目 |
27,840円 ( 30,624円 ) | 3日目 |
27,840円 ( 30,624円 ) | 3日目 |
28,992円 ( 31,891円 ) | 3日目 |
29,568円 ( 32,525円 ) | 3日目 |
32,320円 ( 35,552円 ) | 3日目 |
43,968円 ( 48,365円 ) | 3日目 |
69,226円 ( 76,149円 ) | 3日目 |
36,160円 ( 39,776円 ) | 3日目 |
36,160円 ( 39,776円 ) | 3日目 |
41,408円 ( 45,549円 ) | 3日目 |
43,968円 ( 48,365円 ) | 3日目 |
46,528円 ( 51,181円 ) | 3日目 |
47,808円 ( 52,589円 ) | 3日目 |
74,083円 ( 81,491円 ) | 3日目 |
84,056円 ( 92,462円 ) | 3日目 |
51,712円 ( 56,883円 ) | 3日目 |
51,712円 ( 56,883円 ) | 3日目 |
65,017円 ( 71,519円 ) | 3日目 |
74,083円 ( 81,491円 ) | 3日目 |
77,580円 ( 85,338円 ) | 3日目 |
79,782円 ( 87,760円 ) | 3日目 |
96,540円 ( 106,194円 ) | 3日目 |
127,350円 ( 140,085円 ) | 3日目 |
65,212円 ( 71,733円 ) | 3日目 |
65,212円 ( 71,733円 ) | 3日目 |
76,284円 ( 83,912円 ) | 3日目 |
85,351円 ( 93,886円 ) | 3日目 |
92,928円 ( 102,221円 ) | 3日目 |
99,389円 ( 109,328円 ) | 3日目 |
114,496円 ( 125,946円 ) | 3日目 |
149,414円 ( 164,355円 ) | 3日目 |
詳細情報
基本情報
グラファイト電極加工に適した超硬エアホール付テーパーエンドミル。
【特長】
・グラファイト電極の加工が行い易いようエアホール付。
・グラファイト電極以外にもアルミなど切削可能テーパー加工とボール加工が同時に出来る。
【用途】
・グラファイト電極加工用エンドミル。
