栄工舎

ニック付スパイラルテーパーコアドリル SPTDN

ニック付スパイラルテーパーコアドリル SPTDN
通常単価(税別)
30,400円～60,480円特別価格
税込単価
33,440円～66,528円特別価格
一部SALE 2026.03.31まで
通常出荷日：5日目一部当日出荷可能

ニック付きテーパーコアドリル。【特長】・テーパー部にニック加工、ネジレ刃採用により切粉の処理が良好。・...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】耐切創手袋 レベル5 手のひらコーティング

ミスミ

【エコノミーシリーズ】耐切創手袋 レベル5 手のひらコーティング
通常価格(税別)： 525円 (税込価格：578円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

推奨切削条件

製品仕様

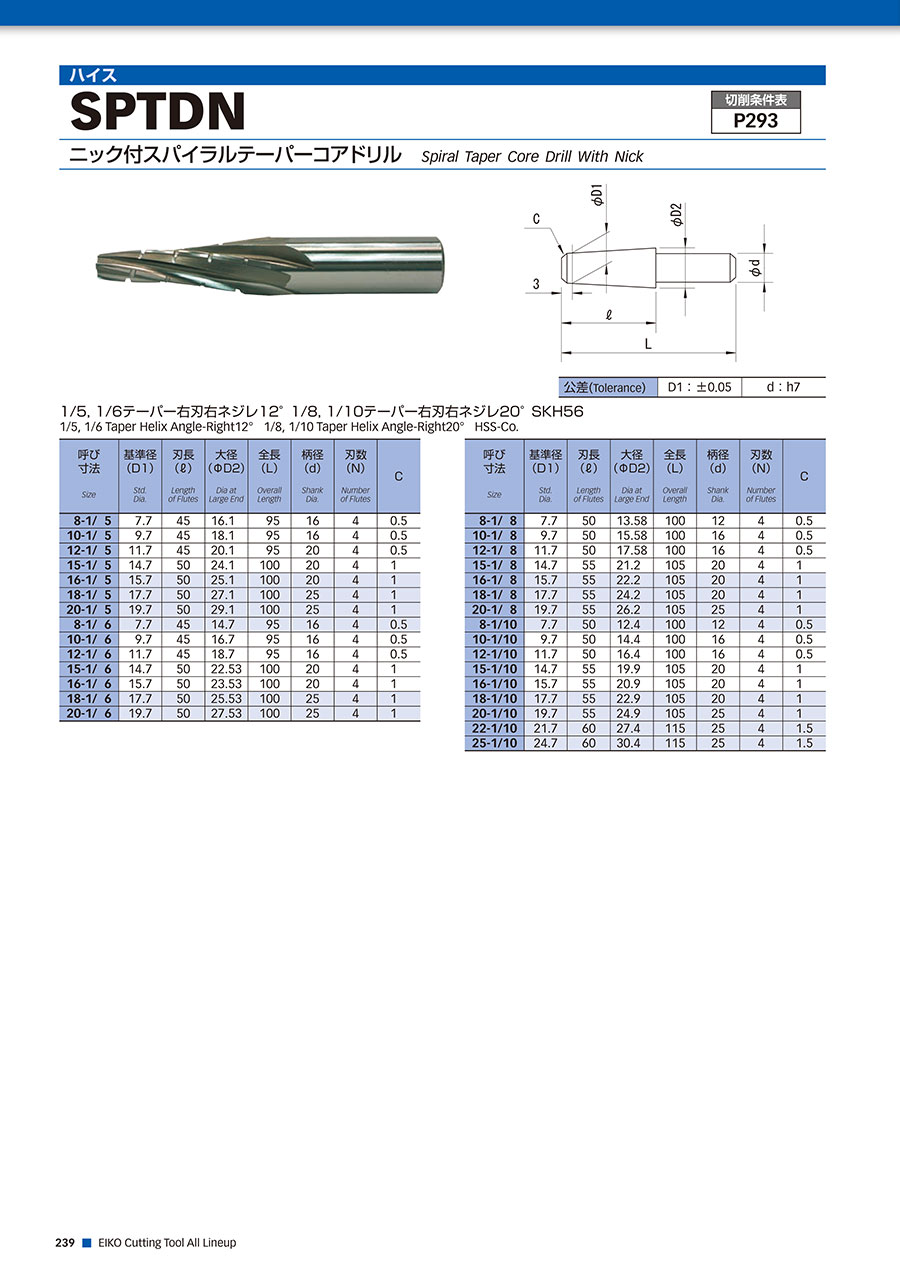

ニック付スパイラルテーパーコアドリル SPTDN:関連画像

外形図

ニック付スパイラルテーパーコアドリル SPTDN:関連画像

寸法図

製品仕様

公差(Tolerance)D1：±0.05d：h7
  • 1/5、1/6テーパ右刃右ネジレ12度
  • 1/8、1/10テーパー右刃右ネジレ20度
  • SKH56
呼び
寸法
Size		基準径
(D1)
Std.
Dia.		刃長
(l)
Length
of Flutes		大径
(D2)
Dia at
Large End		全長
(L)
Overall
Length		柄径
(d)
Shank
Dia.		刃数
(N)
Number
of Flutes		C
8-1/57.74516.1951640.5
10-1/59.74518.1951640.5
12-1/511.74520.1952040.5
15-1/514.75024.11002041
16-1/515.75025.11002041
18-1/517.75027.11002541
20-1/519.75029.11002541
8-1/67.74514.7951640.5
10-1/69.74516.7951640.5
12-1/611.74518.7951640.5
15-1/614.75022.531002041
16-1/615.75023.531002041
18-1/617.75025.531002541
20-1/619.75027.531002541
8-1/87.75013.581001240.5
10-1/89.75015.581001640.5
12-1/811.75017.581001640.5
15-1/814.75521.21052041
16-1/815.75522.21052041
18-1/817.75524.21052041
20-1/819.75526.21052541
8-1/107.75012.41001240.5
10-1/109.75014.41001640.5
12-1/1011.75016.41001640.5
15-1/1014.75519.91052041
16-1/1015.75520.91052041
18-1/1017.75522.91052041
20-1/1019.75524.91052541
22-1/1021.76027.41152541.5
25-1/1024.76030.41152541.5

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
ニック付スパイラルテーパーコアドリル SPTDN 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    SPTDN-8-1/5
    SPTDN-8-1/6
    SPTDN-8-1/8
    SPTDN-8-1/10
    SPTDN-10-1/5
    SPTDN-10-1/6
    SPTDN-10-1/8
    SPTDN-10-1/10
    SPTDN-12-1/5
    SPTDN-12-1/6
    SPTDN-12-1/8
    SPTDN-12-1/10
    SPTDN-15-1/5
    SPTDN-15-1/6
    SPTDN-15-1/8
    SPTDN-15-1/10
    SPTDN-16-1/5
    SPTDN-16-1/6
    SPTDN-16-1/8
    SPTDN-16-1/10
    SPTDN-18-1/5
    SPTDN-18-1/6
    SPTDN-18-1/8
    SPTDN-18-1/10
    SPTDN-20-1/5
    SPTDN-20-1/6
    SPTDN-20-1/8
    SPTDN-20-1/10
    SPTDN-22-1/10
    SPTDN-25-1/10

    シャンク径・MT No

    全長

    (mm)

    ネジレ角

    刃長

    (mm)

    テーパー比

    基準径

    大径

    c

    		最小発注数量
    16
    95
    12°
    45
    1/5T
    7.7
    16.1
    0.5
    1個
    16
    95
    12°
    45
    1/6T
    7.7
    14.7
    0.5
    1個
    12
    100
    20°
    50
    1/8T
    7.7
    13.58
    0.5
    1個
    12
    100
    20°
    50
    1/10T
    7.7
    12.4
    0.5
    1個
    16
    95
    12°
    45
    1/5T
    9.7
    18.1
    0.5
    1個
    16
    95
    12°
    45
    1/6T
    9.7
    16.7
    0.5
    1個
    16
    100
    20°
    50
    1/8T
    9.7
    15.58
    0.5
    1個
    16
    100
    20°
    50
    1/10T
    9.7
    14.4
    0.5
    1個
    20
    95
    12°
    45
    1/5T
    11.7
    20.1
    0.5
    1個
    16
    95
    12°
    45
    1/6T
    11.7
    18.7
    0.5
    1個
    16
    100
    20°
    50
    1/8T
    11.7
    17.58
    0.5
    1個
    16
    100
    20°
    50
    1/10T
    11.7
    16.4
    0.5
    1個
    20
    100
    12°
    50
    1/5T
    14.7
    24.1
    1
    1個
    20
    100
    12°
    50
    1/6T
    14.7
    22.53
    1
    1個
    20
    105
    20°
    55
    1/8T
    14.7
    21.2
    1
    1個
    20
    105
    20°
    55
    1/10T
    14.7
    19.9
    1
    1個
    20
    100
    12°
    50
    1/5T
    15.7
    25.1
    1
    1個
    20
    100
    12°
    50
    1/6T
    15.7
    23.53
    1
    1個
    20
    105
    20°
    55
    1/8T
    15.7
    22.2
    1
    1個
    20
    105
    20°
    55
    1/10T
    15.7
    20.9
    1
    1個
    25
    100
    12°
    50
    1/5T
    17.7
    27.1
    1
    1個
    25
    100
    12°
    50
    1/6T
    17.7
    25.53
    1
    1個
    20
    105
    20°
    55
    1/8T
    17.7
    24.2
    1
    1個
    20
    105
    20°
    55
    1/10T
    17.7
    22.9
    1
    1個
    25
    100
    12°
    50
    1/5T
    19.7
    29.1
    1
    1個
    25
    100
    12°
    50
    1/6T
    19.7
    27.53
    1
    1個
    25
    105
    20°
    55
    1/8T
    19.7
    26.2
    1
    1個
    25
    105
    20°
    55
    1/10T
    19.7
    24.9
    1
    1個
    25
    115
    20°
    60
    1/10T
    21.7
    27.4
    1.5
    1個
    25
    115
    20°
    60
    1/10T
    24.7
    30.4
    1.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,304円32,688円
    ( 35,957円 )
    5日目
    33,856円32,264円
    ( 35,490円 )
    5日目
    31,616円30,130円
    ( 33,143円 )
    5日目
    30,400円
    ( 33,440円 )
    5日目
    37,696円35,924円
    ( 39,516円 )
    5日目
    36,224円34,521円
    ( 37,973円 )
    5日目
    34,304円32,688円
    ( 35,957円 )
    5日目
    33,024円31,471円
    ( 34,618円 )
    5日目
    44,352円42,267円
    ( 46,494円 )
    5日目
    43,520円41,474円
    ( 45,621円 )
    5日目
    40,576円38,668円
    ( 42,535円 )
    5日目
    38,784円36,961円
    ( 40,657円 )
    5日目
    46,400円42,998円
    ( 47,298円 )
    5日目
    44,864円41,575円
    ( 45,733円 )
    5日目
    42,176円40,193円
    ( 44,212円 )
    5日目
    40,512円38,607円
    ( 42,468円 )
    5日目
    48,192円44,659円
    ( 49,125円 )
    5日目
    44,864円41,575円
    ( 45,733円 )
    5日目
    43,520円41,474円
    ( 45,621円 )
    5日目
    41,984円40,010円
    ( 44,011円 )
    5日目
    53,184円49,285円
    ( 54,214円 )
    5日目
    51,136円47,387円
    ( 52,126円 )
    5日目
    47,552円44,066円
    ( 48,473円 )
    5日目
    45,632円42,287円
    ( 46,516円 )
    5日目
    57,792円53,555円
    ( 58,911円 )
    5日目
    55,552円51,480円
    ( 56,628円 )
    5日目
    52,160円48,336円
    ( 53,170円 )
    5日目
    48,832円45,252円
    ( 49,777円 )
    5日目
    54,464円50,471円
    ( 55,518円 )
    5日目
    60,480円56,046円
    ( 61,651円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    ニック付きテーパーコアドリル。
    【特長】
    ・テーパー部にニック加工、ネジレ刃採用により切粉の処理が良好。
    ・1/5～1/10テーパーの中仕上用ドリル。
    【用途】
    ・テーパー穴加工の荒加工等に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
