栄工舎

TAS 皿小ネジ用ドリル付沈めフライス DCBSTA

カタログ |

通常単価(税別): 7,400円～28,352円

税込単価: 8,140円～31,187円

通常出荷日：3日目～5日目

ドリルと沈み加工一体型ドリル。【特長】・六角穴付ボルト穴及び沈め穴を同時に加工出来る。【用途】・ドリル...

詳細を確認

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

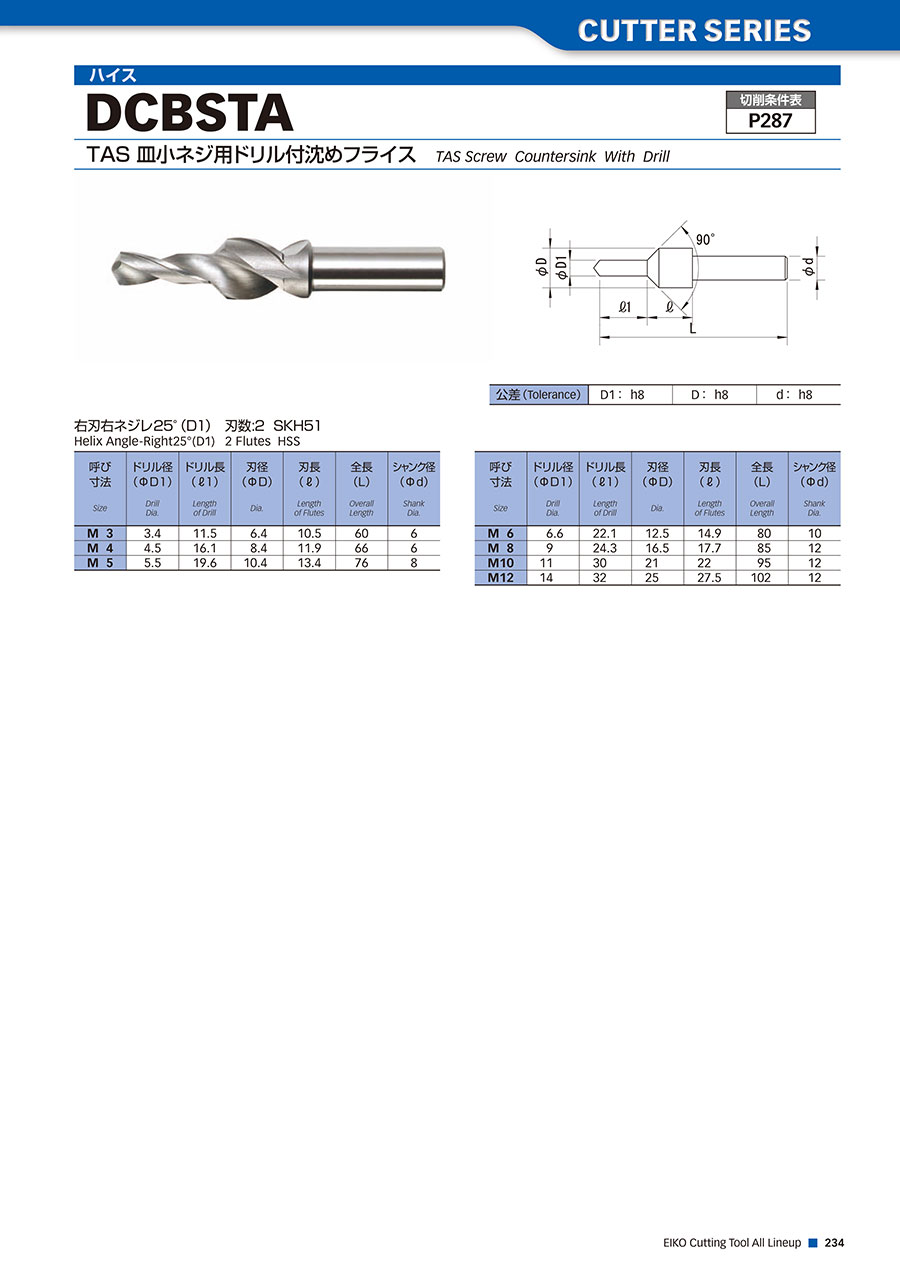

TAS 皿小ネジ用ドリル付沈めフライス（DCBSTA）の寸法と仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D1：h8	D：h8	d：h8

右刃右ネジレ25度（D1）
刃数：2
SKH51

呼び寸法 Size	ドリル径（φD1） Drill Dia.	ドリル長（l1） Length of Drill	刃径（φD） Dia.	刃長（l） Length of Flutes	全長（L） Overall Length	シャンク径（φd） Shank Dia.
M3	3.4	11.5	6.4	10.5	60	6
M4	4.5	16.1	8.4	11.9	66	6
M5	5.5	19.6	10.4	13.4	76	8

呼び寸法 Size	ドリル径（φD1） Drill Dia.	ドリル長（l1） Length of Drill	刃径（φD） Dia.	刃長（l） Length of Flutes	全長（L） Overall Length	シャンク径（φd） Shank Dia.
M6	6.6	22.1	12.5	14.9	80	10
M8	9	24.3	16.5	17.7	85	12
M10	11	30	21	22	95	12
M12	14	32	25	27.5	102	12

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

小径(ドリル径)

(mm)

ステップ長

(mm)

全長

(mm)

シャンク径、MTNo

刃長

(mm)

呼び

刃径

(mm)

最小発注数量

3.4	11.5	60	6	10.5	M3	6.4	1個
4.5	16.1	66	6	11.9	M4	8.4	1個
5.5	19.6	76	8	13.4	M5	10.4	1個
6.6	22.1	80	10	14.9	M6	12.5	1個
9	24.3	85	12	17.7	M8	16.5	1個
11	30	95	12	22	M10	21	1個
14	32	102	12	27.5	M12	25	1個

通常単価(税別) (税込単価)	通常出荷日

7,400円 ( 8,140円 )	5日目
8,447円 ( 9,292円 )	5日目
10,539円 ( 11,593円 )	5日目
10,624円 ( 11,686円 )	5日目
14,656円 ( 16,122円 )	5日目
22,016円 ( 24,218円 )	3日目
28,352円 ( 31,187円 )	3日目

詳細情報

基本情報

基本情報

ドリルと沈み加工一体型ドリル。
【特長】
・六角穴付ボルト穴及び沈め穴を同時に加工出来る。
【用途】
・ドリル加工と沈み加工を同時加工する際に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

栄工舎
皿小ネジ沈め用段付ドリル DCB-SSM
ミスミ
ＴｉＡｌＮコート超硬段付ドリルボルト穴加工用/ねじ下穴加工用面取り刃付き
協和精工
超硬段付ドリル90°面取刃付 KDD-2

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
