カタログ |

ノガ・ウォーターズ

ポパイフレックスキット

通常単価(税別): 29,580円～34,549円

税込単価: 32,538円～38,004円

通常出荷日：1日目

微調整可能なスタンドとインジケータのセット。【特長】・アームに触れずに手元微調整。・手振れせず、ゲージ...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
マグネットスタンド(アームタイプ)

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

手元で微調整可能なスタンドとインジケータのセット

ポパイフレックスキットの外観

セット内容

ポパイフレックス（NF1021 全方位手元微調整機構付き、NF10403 ワンタッチ手元微動送り機構付き）
テストインジケーター（NF1000、NF2000）

製品仕様

テストインジケーターの外観

NF1000

0.01mm目盛り
測定範囲 0.8mm
ノークラッチタイプ

NF2000

0.002mm目盛り
測定範囲 0.28mm
ノークラッチタイプ

製品仕様

アームに振れずに手元で微調整可能。ゲージの微動送り装置がマグネットのすぐ上にあるため、手振れせずゲージの0合わせが瞬時に可能。
重量236gで吸着力32kgf.の強力な小型オンオフマグネットを装着。

微調整ねじは、ゆるめると全周囲に動かすことができるため、360°どの方向にもゲージを傾斜させることが可能。

寸法図

下アーム長さ（L1） 56mm
上アーム長さ（L2） 51mm
アーム全長（L1+L2+L3） 128.5mm
アーム先端部 φ8（直径8mm）穴、アリ溝、6×8mmアダプター付き
マグネット W30×L40×H35mm、保持力320N
重量 0.5353kg

施盤上での使用例丸物ワークに上からあてる

施盤上での使用例ワーク端面に側面からあてる

ワンタッチ手元微動送り機構付きポパイフレックス（NF10403）の仕様

独自の皿バネ付きベアリングを採用しているため、アームの締め付け力が強靭でアーム全体を強力にロック。
強力なオンオフマグネット付き。
アームはブラックフィニッシュ仕上げ。

ワンタッチ手元微動送り機構
アームに触れずにゲージ針を微動送りさせるため、0合わせが容易。

寸法図

下アーム長さ（L1） 56mm
上アーム長さ（L2） 51mm
アーム全長（L1+L2+L3） 128.5mm
マグネット W30×L40×H35mm、保持力320N
先端部穴寸法 φ8（直径8mm）、8mm×6mmアダプター付き
全高 202mm
重量 0.52kg

商品TOP

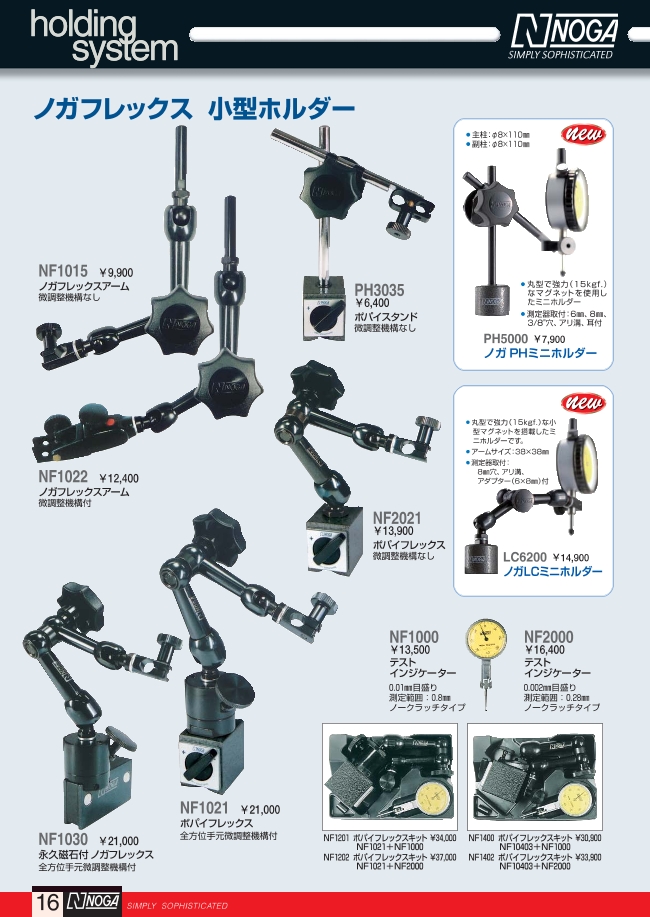

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

セット内容
- NF1021（全方位手元微調整機構付ポパイフレックス）、NF1000（テストインジケーター）
- NF1021（全方位手元微調整機構付ポパイフレックス）、NF2000（テストインジケーター）
- NF10403（ワンタッチ手元微動送り機構付ポパイフレックス）、NF1000（テストインジケーター）
- NF10403（ワンタッチ手元微動送り機構付ポパイフレックス）、NF2000（テストインジケーター）
トラスココード
- 837-9822
- 837-9821
タイプ
- NF
出荷日
すべて
1日以内

型番リスト

表示件数

型番

セット内容	トラスココード	最小発注数量

NF1021（全方位手元微調整機構付ポパイフレックス）、NF1000（テストインジケーター）	837-9821	1個
NF1021（全方位手元微調整機構付ポパイフレックス）、NF2000（テストインジケーター）	-	1個
NF10403（ワンタッチ手元微動送り機構付ポパイフレックス）、NF1000（テストインジケーター）	837-9822	1個
NF10403（ワンタッチ手元微動送り機構付ポパイフレックス）、NF2000（テストインジケーター）	-	1個

通常単価(税別) (税込単価)	通常出荷日

34,549円 ( 38,004円 )	1日目
31,820円 ( 35,002円 )	1日目
29,580円 ( 32,538円 )	1日目
31,755円 ( 34,931円 )	1日目

詳細情報

基本情報

微調整可能なスタンドとインジケータのセット。
【特長】
・アームに触れずに手元微調整。
・手振れせず、ゲージの0合わせが瞬時に可能。

商品担当おすすめ

ノガ・ウォーターズ
ダイヤルゲージ・テストインジケータ取付け用マグネットホルダアームタイプ
ノガ・ウォーターズ
ノガフレックス小型ホルダー・ワンタッチ手元微動送り機構付マグネットホルダー

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
