フラットドリル（座ぐり加工用） 2ZDK

製品特長・仕様

製品の基本仕様・特長

先端角180°フラットにより多様な加工が可能
高精度な穴あけ加工を実現し、ネック工程の改善・コストダウンに最適

1．先端角 180 °フラットで多様な加工に対応

穴座ぐり加工

薄板の突き加工

自動盤・施盤加工

穴の矯正

ドリル加工後の底面仕上げ

傾斜面への座ぐり・ガイド穴加工

2．良好な切りくず排出

特殊溝形状が良好な切りくず排出性と高い剛性の両立を実現

3．MEGACOAT NANO で長寿命

特殊ナノ積層による、高硬度（35GPa）と優れた耐酸化性（酸化開始温度：1,150 ℃）が摩耗を抑制し耐チッピング性能を向上

コーティング特性

摩耗を抑制し安定加工が可能

1.5D 以下の浅穴加工にはショートタイプが最適

ショートタイプはコア径（芯厚） が大きく剛性に優れた設計
φ20までレパートリー拡大

φ6 はガイド穴加工に便利なプラス公差もレパートリー（2ZDK060S-P）

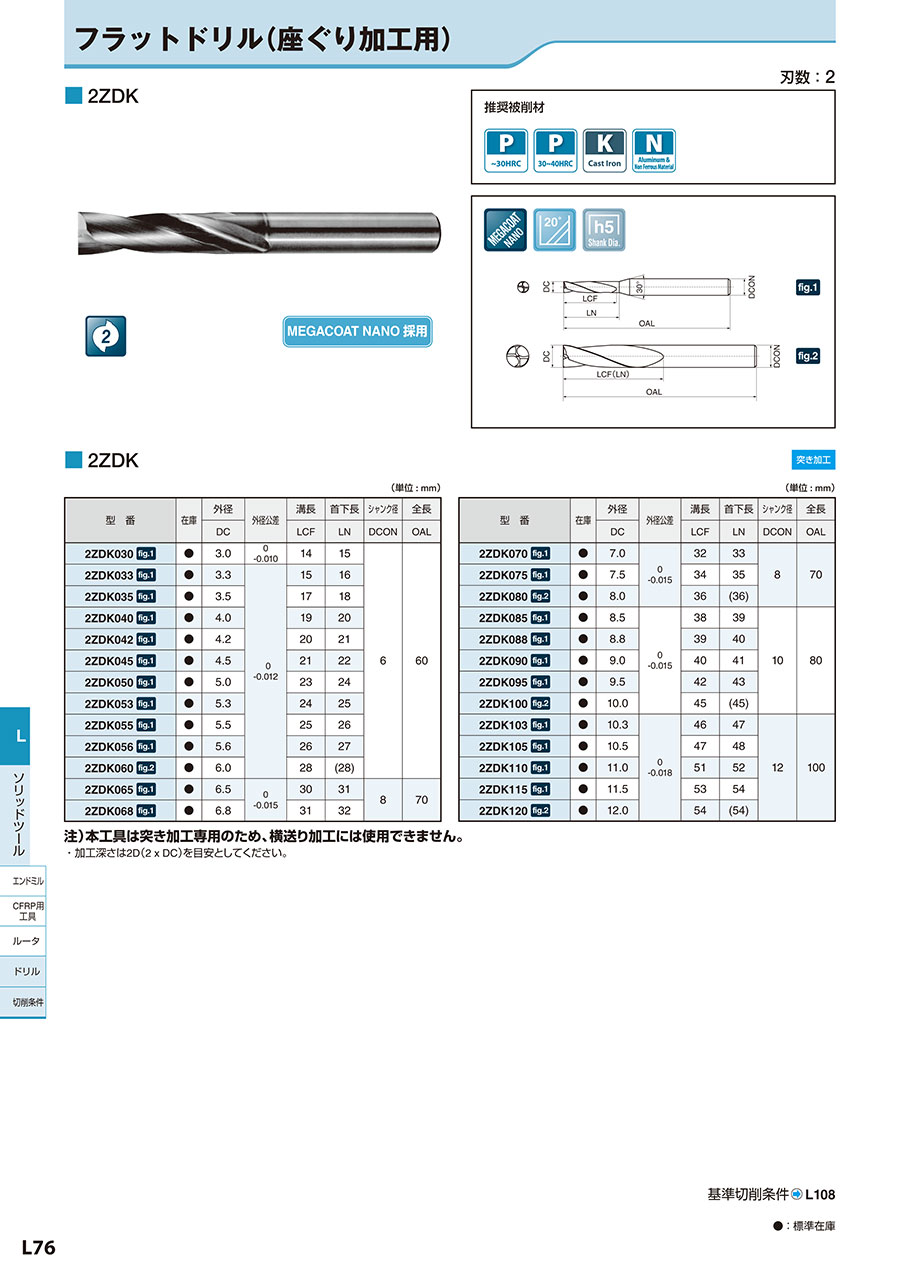

外形図

使用方法・使用事例

使用事例

加工実例

推奨切削条件

推奨切削条件表

注意

• 本工具は突き加工専用のため、横送り加工には使用できません
• 切削油の使用を推奨します
• 機械剛性、工具突き出し量によって切削条件は調整してください
• マシン、チャックはできる限り剛性の高いものを使用してください
• ステンレス鋼（SUS304・SUS316）の切削は推奨しません
• 傾斜面への加工の場合は、ワークの傾斜角によって加工条件の調整が必要となります（下図）
  ワーク傾斜角（θ）≦30 °⇒ 送りを50%以下に下げてください
  ワーク傾斜角（θ）> 30 °⇒ 回転数を70%以下、送りを30%以下に下げてください
