マジックドリルDRW型

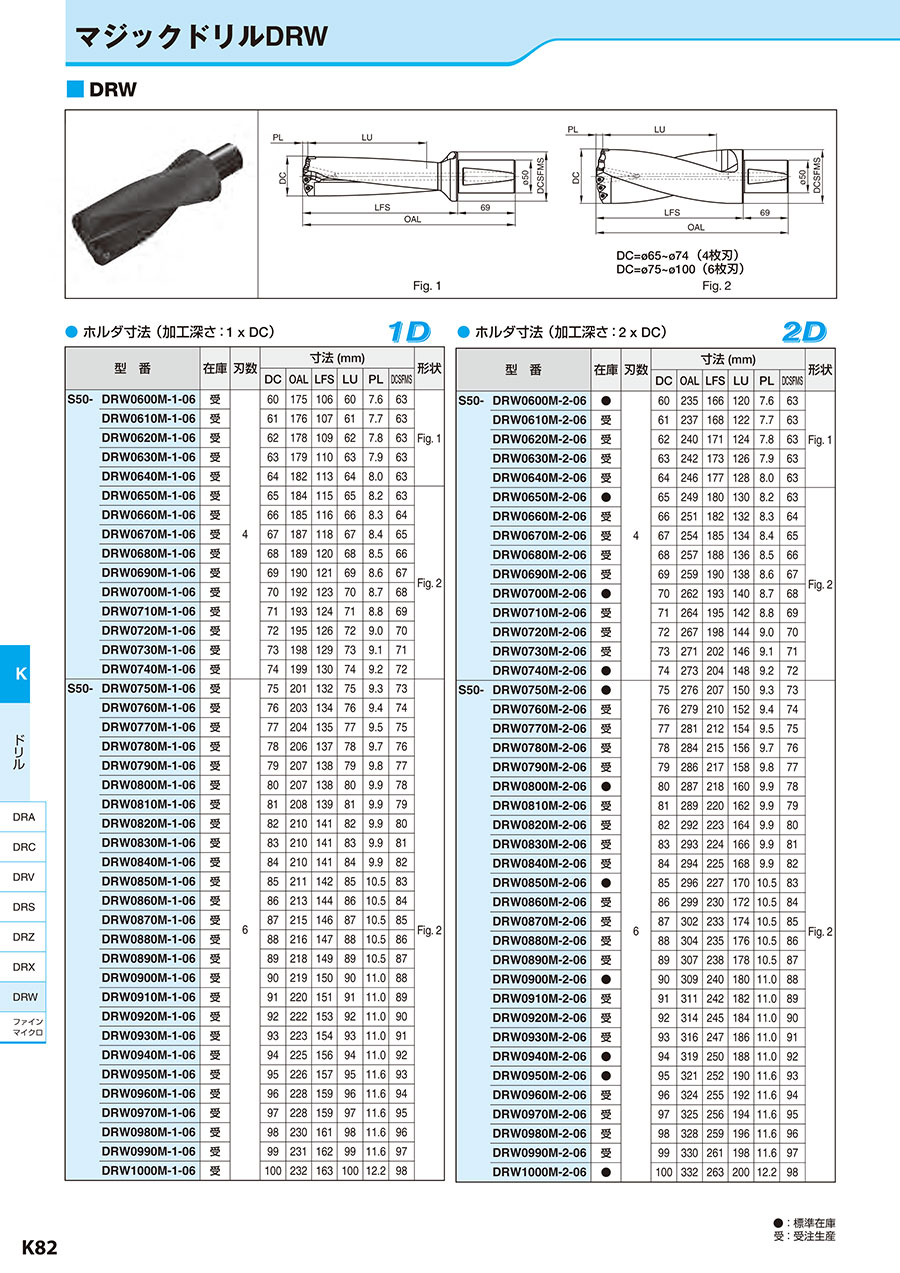

外形図

推奨切削条件

推奨切削条件表

• 充分な切削油（内部給油）をかけてご使用下さい。
• 送りは1枚刃で計算して下さい。

よくあるご質問（FAQ）

Q-1：加工穴径はドリル呼び径φDcに対し、どの程度大きくなりますか。

A-1：φ85（2D）によるSCM材の加工でドリル呼び径（φDc）に対し+0～0.4mm程度大きくなります。
ドリル径（φDc）やドリル加工深さ、被削材などの加工条件によってばらつきがあります。試加工を行うなど、事前に穴径をご確認ください。

Q-2：被削材がねばいので、切りくずが伸びて絡まります。対策は？

A-2：被削材がねばく切りくずが伸びる場合、「低速+送り大」又は「高速+送り小」等による対策があります。
入口から10mmくらいまで切りくずが伸び、10mmを超えると安定することが多く、入口部のみの条件変更も有効です。

• ［低速+送り大］
  厚い切りくずを生成することで、切りくずを折れやすくコントロールしやすくします。
  Vc=80m/min、f=0.2～0.25mm/rev 等

Q-3：外部給油での加工は可能ですか。

A-3：外部給油での加工は推奨致しません。内部給油にて加工してください。
