マジックドリルDRC型 適合チップ
- 通常単価(税別)
- 2,361円～2,457円
- 税込単価
- 2,597円～2,703円
【特長】・穴あけ・面取りが同時に加工できます。チップ材質（詳細）：PR0315
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
使用方法・使用事例
使用方法

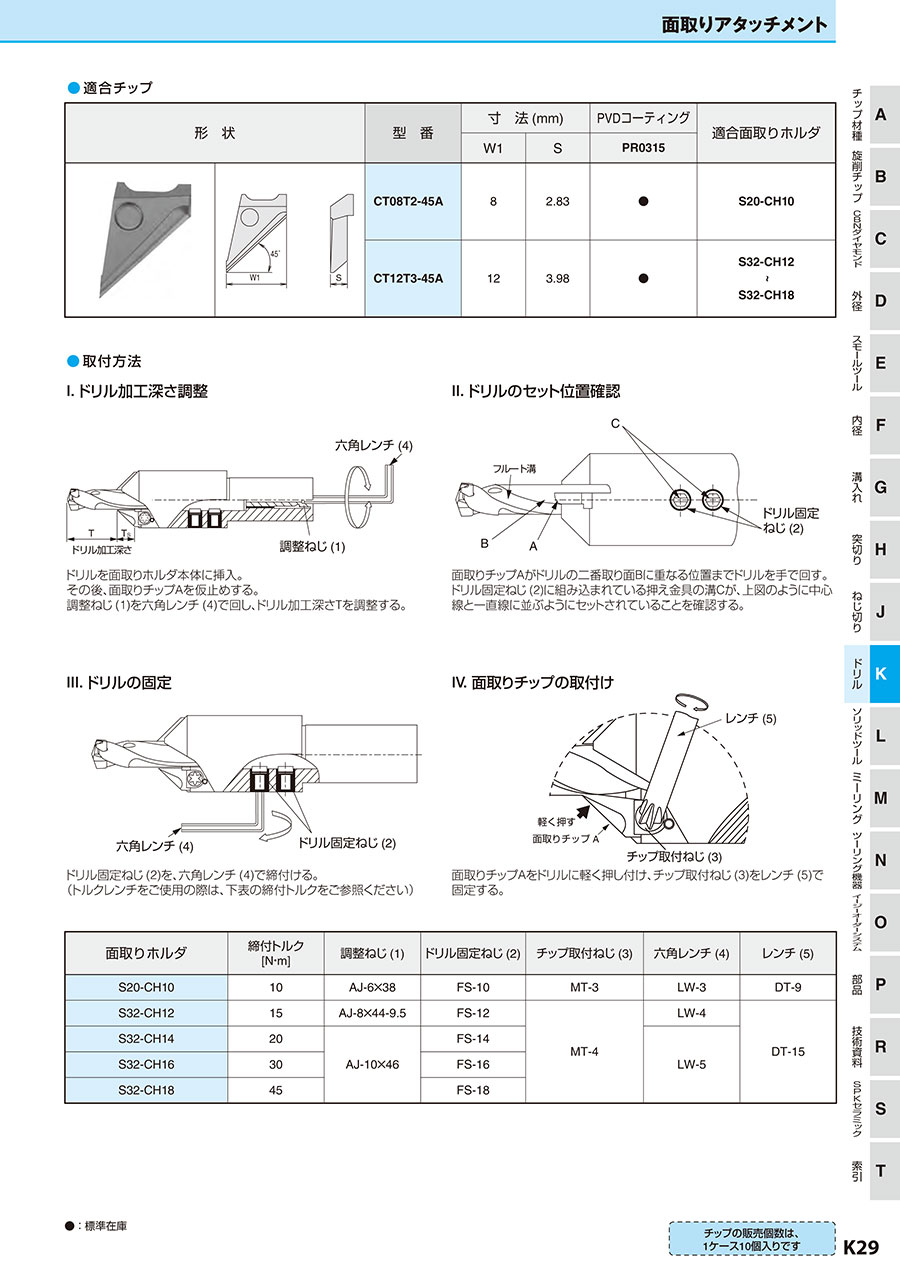

【取付け方法】
1.ドリル加工深さ調整
- ドリルを面取りアタッチメント本体に挿入。
- その後、面取りチップAを仮止めする。
- 調整ねじ（1）を六角レンチ（4）で回し、ドリル加工深さTを調整する。
2.ドリルのセット位置確認
- 面取りチップAがドリルの二番取り面Bに重なる位置までドリルを手で回す。
- ドリル固定ねじ（2）に組み込まれている押さえ金具の溝Cが、上図のように中心線と一直線に並ぶようにセットされていることを確認する。
3.ドリルの固定
- ドリル固定ねじ（2）を、六角レンチ（4）で締付ける。
4.面取りチップの取付け
- 面取りチップAをドリルに軽く押し付け、チップ取付けねじ（3）をレンチ（5）で固定する。
DRC型マジックドリルのチップ交換方法
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,457円 ( 2,703円 ) | 3日目 |
2,361円 ( 2,597円 ) | 2日目 |
