京セラ

外径ねじ切りホルダ KTN

通常単価(税別): 14,358円～20,705円

税込単価: 15,794円～22,776円

通常出荷日：2日目～4日目

【特長】・右勝手（R）ホルダには右勝手（R）チップ・左勝手（L）ホルダには左勝手（L）チップが適合しま...

詳細を確認

よく一緒に見られています

京セラ

外径ねじ切りホルダ［TTチップ用］ KTT型

通常価格(税別)： 8,363円 (税込価格：9,199円)

通常出荷日：2 日目～

よく一緒に見られています

京セラ

外径ホルダ KTNS型

通常価格(税別)： 11,268円 (税込価格：12,395円)

通常出荷日：2 日目

ねじ種類
ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 台形30°(Tr) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / アメリカンNPT60°(NPT)
適合ピッチ
0.5～5
適合山数
40～5
さらい刃対応
共用
クランプ方式
クランプオン（C）
シャンク材質
鋼

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 13 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

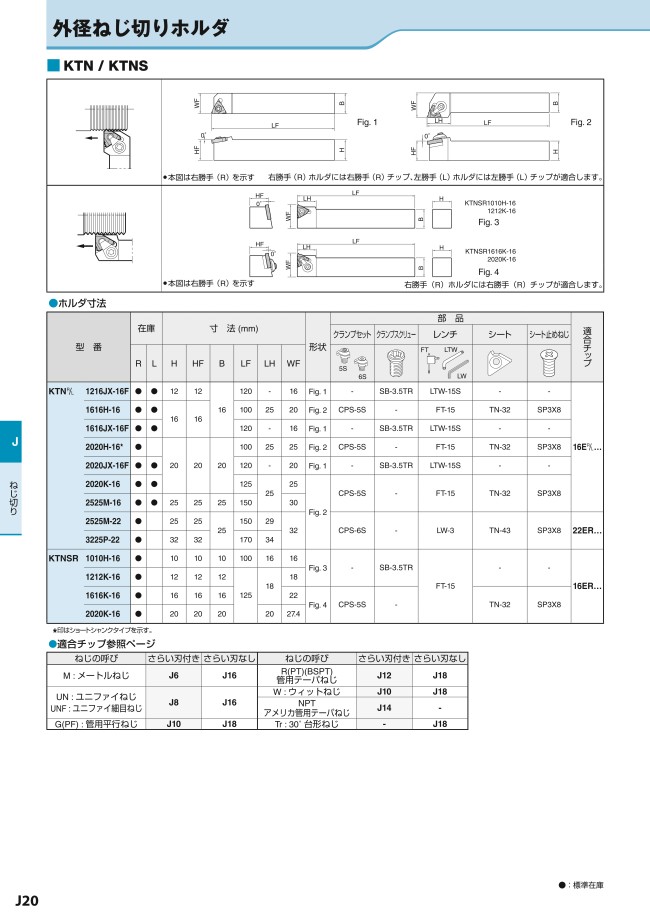

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

勝手
- 右
- 左
シャンク高さ(mm)
- 12
- 16
- 20
- 25
- 32
シャンク幅(mm)
- 16
- 20
- 25
全長(mm)
- 100
- 120
- 125
- 150
- 170
JANコード
- 4960664008551
- 4960664008568
- 4960664069170
- 4960664069187
- 4960664084371
- 4960664126545
- 4960664126552
- 4960664126569
- 4960664538355
- 4960664755851
- 4960664755875
- 4960664755882
- 4960664755899
- 4960664755868
- 4960664755905
トラスココード
- 144-3381
- 144-3372
- 144-3364
- 144-3356
- 144-3330
- 144-3321
- 357-8615
- 550-1644
- 550-1636
- 820-5683
- 820-5682
- 820-5681
- 820-5679
- 820-5680
- 820-5678
タイプ
- KTN
出荷日
すべて
2日以内
4日以内

型番リスト

表示件数

型番

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

JANコード

トラスココード

頭部

(mm)

刃先距離

(mm)

刃先高さ

(mm)

適合チップ

チップ内接円記号

クランプセット

シート

シート止めねじ

レンチ

質量

(g)

最小発注数量

左	16	16	100	4960664126545	550-1636	25	20	16	16EL	16	CPS-5S	TN-32	SP3×8	FT-15	220	1個
左	16	16	120	4960664755882	820-5679	-	16	16	16ER	16	-	-	-	LTW-15S	236.2	1個
左	20	20	125	4960664126552	144-3364	25	25	20	16EL	16	CPS-5S	TN-32	SP3×8	FT-15	420	1個
左	25	25	150	4960664126569	144-3381	25	30	25	16EL	16	CPS-5S	TN-32	SP3×8	FT-15	790	1個
右	12	16	120	4960664755851	820-5681	-	16	12	16ER	16	-	-	-	LTW-15S	178.8	1個
右	16	16	100	4960664084371	144-3330	25	20	16	16ER	16	CPS-5S	TN-32	SP3×8	FT-15	219.71	1個
右	16	16	120	4960664755875	820-5682	-	16	16	16ER	16	-	-	-	LTW-15S	235.9	1個
右	20	20	100	4960664538355	357-8615	25	25	20	16ER	16	CPS-5S	TN-32	SP3×8	FT-15	327.5	1個
右	20	20	120	4960664755899	820-5683	-	20	20	16ER	16	-	-	-	LTW-15S	365.8	1個
右	20	20	125	4960664008551	144-3356	25	25	20	16ER	16	CPS-5S	TN-32	SP3×8	FT-15	418.71	1個
右	25	25	150	4960664008568	144-3372	25	30	25	16ER	16	CPS-5S	TN-32	SP3×8	FT-15	789.71	1個
右	25	25	150	4960664069170	144-3321	29	32	25	22ER	22	CPS-6S	TN-43	SP3×8	LW-3	780.96	1個
右	32	25	170	4960664069187	550-1644	34	32	32	22ER	22	CPS-6S	TN-43	SP3×8	LW-3	1110	1個

通常単価(税別) (税込単価)	通常出荷日

14,358円 ( 15,794円 )	2日目
16,816円 ( 18,498円 )	4日目
16,322円 ( 17,954円 )	2日目
17,956円 ( 19,752円 )	2日目
16,488円 ( 18,137円 )	4日目
14,993円 ( 16,492円 )	2日目
16,816円 ( 18,498円 )	4日目
15,630円 ( 17,193円 )	2日目
18,471円 ( 20,318円 )	4日目
16,297円 ( 17,927円 )	2日目
17,193円 ( 18,912円 )	2日目
19,539円 ( 21,493円 )	2日目
20,705円 ( 22,776円 )	2日目

詳細情報

基本情報

【特長】
・右勝手（R）ホルダには右勝手（R）チップ
・左勝手（L）ホルダには左勝手（L）チップが適合します
【用途】
・スモールツール・外径ねじ切り用ホルダ

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
