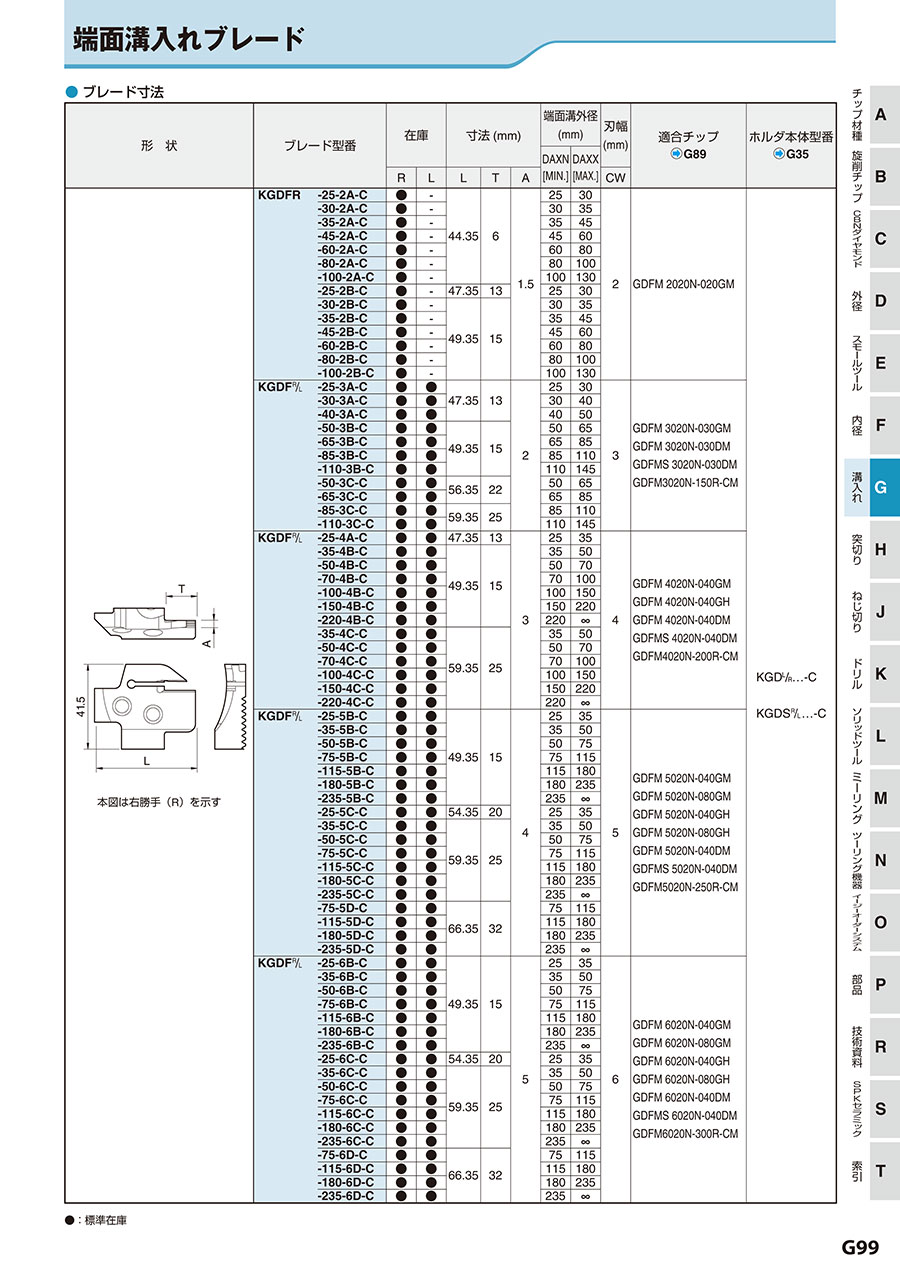

端面溝入れブレード KGDF

カタログ |

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 9,370円～13,810円

税込単価: 10,307円～15,191円

【仕様】・加工用途：端面/止まり穴・適合チップ形状：ISO規格外・クランプ方式...

詳細情報を確認する

ご注意

ホルダ本体には、チップは付属しておりません。

未確定：候補が134型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

端面溝入れ用ブレード型番の見方

性能・試験情報

ピストン SCM435H（端面溝入れ加工）

Vc = 150 m/min
ap = 1, 1.8 mm（横）
f = 0.05 mm/rev（溝）
0.1, 0.15 mm/rev（横）
Wet
GDFM4020N-040GM（PR1225）
KGDFL2525X50-4CS

KGDF+GMブレーカは、従来品Bと比べ切りくず処理が良好（ホルダ欠損が多発していた状況が改善）
MEGACOATにより、刃先の摩耗も小さく、さらに継続使用可能（チップ寿命延長により、ランニングコストも改善）
（ユーザー様の評価による）

外形図

本図は右勝手（R）を示す

使用方法・使用事例

使用方法

・端面溝入れ加工のポイント

ホルダ選択
端面溝入れホルダには溝幅と溝深さ以外に、加工可能な「端面溝外径」を確認してください

切削条件（送り：f）の設定
鋼等では突込み時連続した切りくずが出るように送り（f）を設定してください

溝幅を拡大する時（突き加工、横送り加工共）
溝幅拡大加工は外周側から中心側へ加工してください
切りくず排出が良好です

横送り加工時の注意点
A.切込み（ap）= 0.5 mm以上の場合
（1）突き加工
（2）切込みを0.1 mm程度もどす
（刃先にかかる負担を、1方向のみにする）
（3）横送り加工
にて加工してください（図1参照）

端面溝幅を広げる加工の場合（図2参照）
階段状にずらして加工してください
最後に仕上げ加工を行ないます

B.切込み（ap）= 0.5 mm以下の場合
（1）突き加工
（2）横送り加工
の連続加工が可能です（図3参照）

型番リスト

表示件数

型番

加工用途	適合チップ形状	適合チップ切れ刃長	勝手	切込み角	クランプ方式	シャンク材質	トラスココード	適合チップ	最小発注数量

-	-	-	左	-	-	-	648-5472	GDFM 3020N-030GM/GDFM 3020N-030DM/GDFMS 3020N-030DM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8261	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8279	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8287	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8295	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8309	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5481	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8317	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8325	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8333	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	-	-	左	-	-	-	549-8341	GDFM 5020N-040GM/GDFM 5020N-040DM/GDFMS 5020N-040DM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8350	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8368	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5499	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5502	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5511	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8376	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8384	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8392	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8406	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8414	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8422	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5529	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5537	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
-	-	-	左	-	-	-	549-8431	GDFM 4020N-040GM/GDFM 4020N-040DM/GDFMS 4020N-040DM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8449	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8457	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8465	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8473	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8481	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8490	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8503	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5545	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	648-5553	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7604	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7612	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	647-9839	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	647-9847	GDFM3020N-030GM、GDFM3020N-030DM、GDFMS3020N-030DM、GDFM3020N-150R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7621	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7639	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	-	-	左	-	-	-	549-7647	GDFM 5020N-040GM/GDFM 5020N-040DM/GDFMS 5020N-040DM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7655	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7663	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7671	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7680	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
-	-	-	左	-	-	-	549-7698	GDFM 4020N-040GM/GDFM 4020N-040DM/GDFMS 4020N-040DM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7701	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7710	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7728	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7736	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7744	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7752	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7973	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7981	GDFM4020N-040GM、GDFM4020N-040DM、GDFM4020N-040GH、GDFMS4020N-040DM、GDFM4020N-200R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-7990	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
端面・止まり穴	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8007	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8015	GDFM5020N-040GM、GDFM5020N-080GM、GDFM5020N-040GH、GDFM5020N-080GH、GDFM5020N-040DM、GDFMS5020N-040DM、GDFM5020N-250R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8023	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8031	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
-	ISO規格外	ISO規格外	左	ISO規格外	ISO規格外	鋼	549-8040	GDFM6020N-040GM、GDFM6020N-080GM、GDFM6020N-040GH、GDFM6020N-080GH、GDFM6020N-040DM、GDFMS6020N-040DM、GDFM6020N-300R-CM	1個
