内径溝入れ SIGE-WH 超硬防振バー（クーラントホール付き）

内径溝入れ SIGE-WH 超硬防振バー（クーラントホール付き）
通常単価(税別)
42,739円～72,614円
税込単価
47,013円～79,875円
通常出荷日：2日目

右勝手（R）ホルダには右勝手（R）チップ、左勝手（L）ホルダには左勝手（L）チップが適合します。

  • ホルダ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

高精度 小内径溝入れホルダ SIGC

京セラ

高精度 小内径溝入れホルダ SIGC
通常価格(税別)： 13,748円 (税込価格：15,123円)

通常出荷日：2 日目 ～

よく一緒に見られています

内径溝入れ SIGE-EH エクセレントバー（クーラントホール付き）

京セラ

内径溝入れ SIGE-EH エクセレントバー（クーラントホール付き）
通常価格(税別)： 14,221円 (税込価格：15,643円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 製品の基本仕様・特長1
  • スクリュークランプで良好な切りくず排出
内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 製品の基本仕様・特長2
  • チップ側面がチップ拘束面
内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 製品の基本仕様・特長3
  • 2コーナ仕様で最小加工径φ8からレパートリー
  • 新材種PR1025で安定加工が可能
    新材種PR1025（微粒超硬+PVDコート）
    内径溝入れで長寿命・安定加工

自動盤用SIGE型ホルダとスリーブ
自動盤メーカーに対応したシャンク径をレパートリー化。

・自動盤用SIGEホルダ

内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 製品の基本仕様・特長04
シャンクの先端近くまで、ホルダ背面側が面一（片側偏芯）。
突き出し長さを短くしても、ホルダがスリーブにしっかりと拘束し、自動盤でのびびり剛性を向上。

・適合スリーブ

内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 製品の基本仕様・特長05
ホルダとの組合わせで、突出し長さを可変させて使用可能

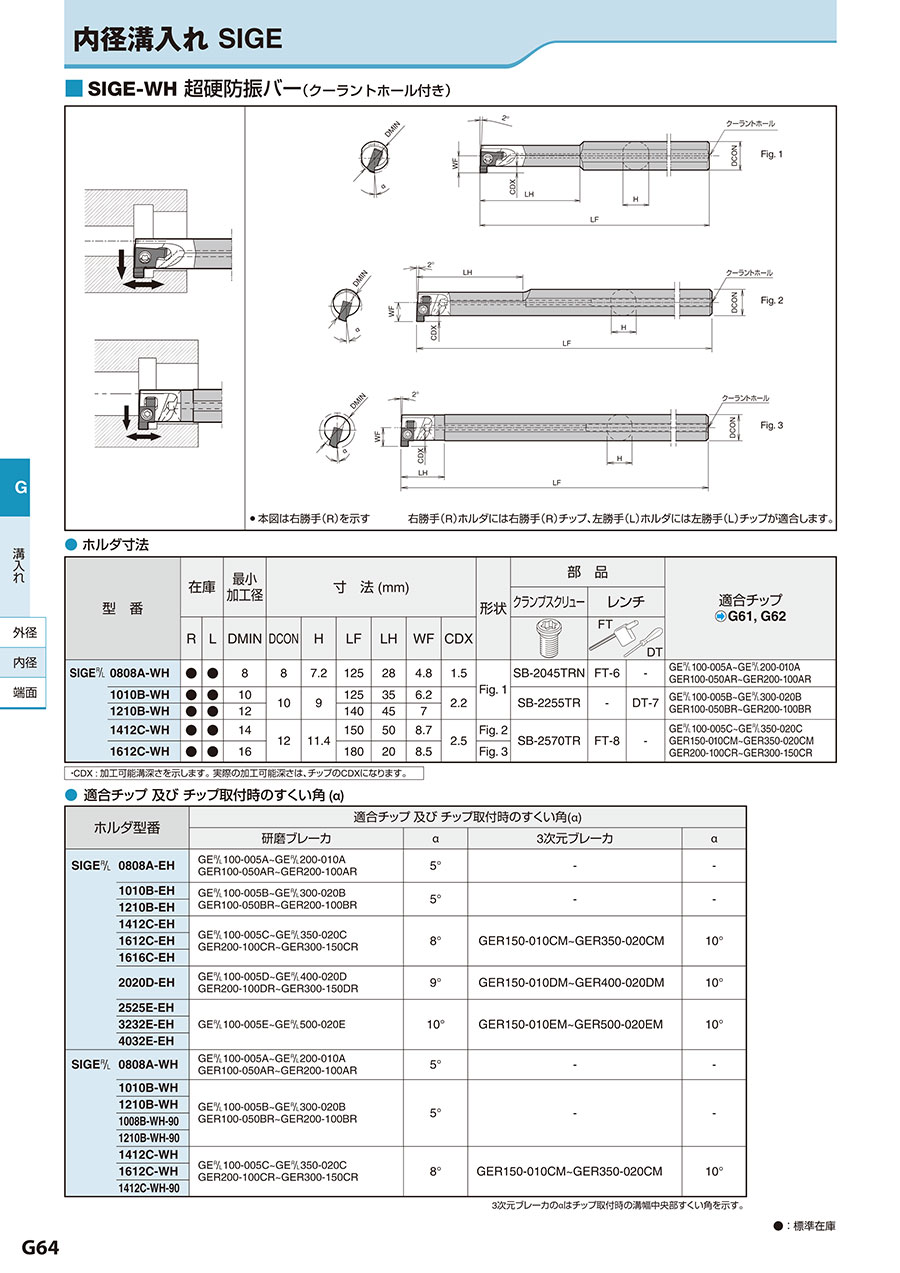

外形図

内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 外形図



選定サポート情報

内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 内径溝入れSIGE型の豊富なレパートリー

内径溝入れSIGE型の豊富なレパートリー


内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 内径溝入れ工具早見表

内径溝入れ工具早見表


内径溝入れ　SIGE-WH型 超硬防振バー（クーラントホール付き） 内径溝入れ加工範囲マップ

内径溝入れ加工範囲マップ



適合チップ 及び チップ取付け時のすくい角（α）

ホルダ型番適合チップ 及び チップ取付け時のすくい角（α）
研磨ブレーカα（°）3次元ブレーカα（°）
SIGE R/L0808A-EHGE R/L100-005A～GE R/L200-010A
GER100-050AR～GER200-100AR		5°--
1010B-EHGE R/L100-005B～GE R/L300-020B
GER100-050BR～GER200-100BR		5°--
1210B-EH
1412C-EHGE R/L100-005C～GE R/L350-020C
GER200-100CR～GER300-150CR		8°GER150-010CM～GER350-020CM10°
1612C-EH
1616C-EH
2020D-EHGE R/L100-005D～GE R/L400-020D
GER200-100DR～GER300-150DR		9°GER150-010DM～GER400-020DM10°
2525E-EHGE R/L100-005E～GE R/L500-020E10°GER150-010EM～GER500-020EM10°
3232E-EH
4032E-EH
SIGE R/L0808A-WHGE R/L100-005A～GE R/L200-010A
GER100-050AR～GER200-100AR		5°--
1010B-WHGE R/L100-005B～GE R/L300-020B
GER100-050BR～GER200-100BR		5°--
1210B-WH
1412C-WHGE R/L100-005C～GE R/L350-020C
GER200-100CR～GER300-150CR		8°GER150-010CM～GER350-020CM10°
1612C-WH

3次元ブレーカのα（°）はチップ取付時の溝幅中央部すくい角を示す。

型番リスト

表示件数
  • 1
    • 型番
    SIGEL0808A-WH
    SIGEL1010B-WH
    SIGEL1210B-WH
    SIGEL1412C-WH
    SIGEL1612C-WH
    SIGER0808A-WH
    SIGER1010B-WH
    SIGER1210B-WH
    SIGER1412C-WH
    SIGER1612C-WH

    最小加工径

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    適合チップ

    		最小発注数量
    8
    1.5
    左
    8
    125
    7.2
    8
    GEL100-005A～GEL200-010A、GER100-050AR～GER200-100AR
    1個
    10
    2.2
    左
    10
    125
    9
    10
    GEL100-005B～GEL300-020B、GER100-050BR～GER200-100BR
    1個
    12
    2.2
    左
    10
    140
    9
    10
    GEL100-005B～GEL300-020B、GER100-050BR～GER200-100BR
    1個
    14
    2.5
    左
    12
    150
    11.4
    12
    GEL100-005C～GEL350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    16
    2.5
    左
    12
    180
    11.4
    12
    GEL100-005C～GEL350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    8
    1.5
    右
    8
    125
    7.2
    8
    GER100-005A～GER200-010A、GER100-050AR～GER200-100AR
    1個
    10
    2.2
    右
    10
    125
    9
    10
    GER100-005B～GER300-020B、GER100-050BR～GER200-100BR
    1個
    12
    2.2
    右
    10
    140
    9
    10
    GER100-005B～GER300-020B、GER100-050BR～GER200-100BR
    1個
    14
    2.5
    右
    12
    150
    11.4
    12
    GER100-005C～GER350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    16
    2.5
    右
    12
    180
    11.4
    12
    GER100-005C～GER350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    42,739円
    ( 47,013円 )
    2日目
    47,667円
    ( 52,434円 )
    2日目
    52,031円
    ( 57,234円 )
    2日目
    65,565円
    ( 72,122円 )
    2日目
    72,614円
    ( 79,875円 )
    2日目
    43,344円
    ( 47,678円 )
    2日目
    47,667円
    ( 52,434円 )
    2日目
    52,031円
    ( 57,234円 )
    2日目
    65,565円
    ( 72,122円 )
    2日目
    72,614円
    ( 79,875円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    右勝手（R）ホルダには右勝手（R）チップ、左勝手（L）ホルダには左勝手（L）チップが適合します。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
