京セラ

内径溝入れ SIGE-EH エクセレントバー（クーラントホール付き）

内径溝入れ SIGE-EH エクセレントバー（クーラントホール付き）
通常単価(税別)
13,530円～28,370円
税込単価
14,883円～31,207円
通常出荷日：在庫品1日目～4日目一部当日出荷可能

【仕様】・加工用途：溝入れ・ホルダ角度(°)：90・油穴（オイルホール）：有・スクリュークランプで良好...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

■特長

  • チップ側面がチップ拘束面
内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長1
  • 3次元ブレーカ（金型品）により切りくず処理良好・経済的（GER…Mタイプ）
内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長2
  • 2コーナ仕様で最小加工径φ8からレパートリー
  • 新材種PR1025で安定加工が可能
    新材種PR1025（微粒超硬+PVDコート）
    内径溝入れで長寿命・安定加工
内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長3

●自動盤用SIGE型ホルダとスリープ

  • 自動盤用SIGEホルダ
    シャンクの先端近くまで、ホルダ背面側が面一（片側偏芯）。突き出し長さを短くしても、ホルダがスリープにしっかりと拘束し、自動盤でのびびり剛性を向上。
内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長4
  • 適合スリープ
    ホルダとの組合わせで、突き出し長さを可変させて使用可能。
内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長5

■切りくず処理比較（3次元ブレーカ）

内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長6

■切りくず処理比較（最小加工径φ8）

内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 製品の基本仕様・特長7

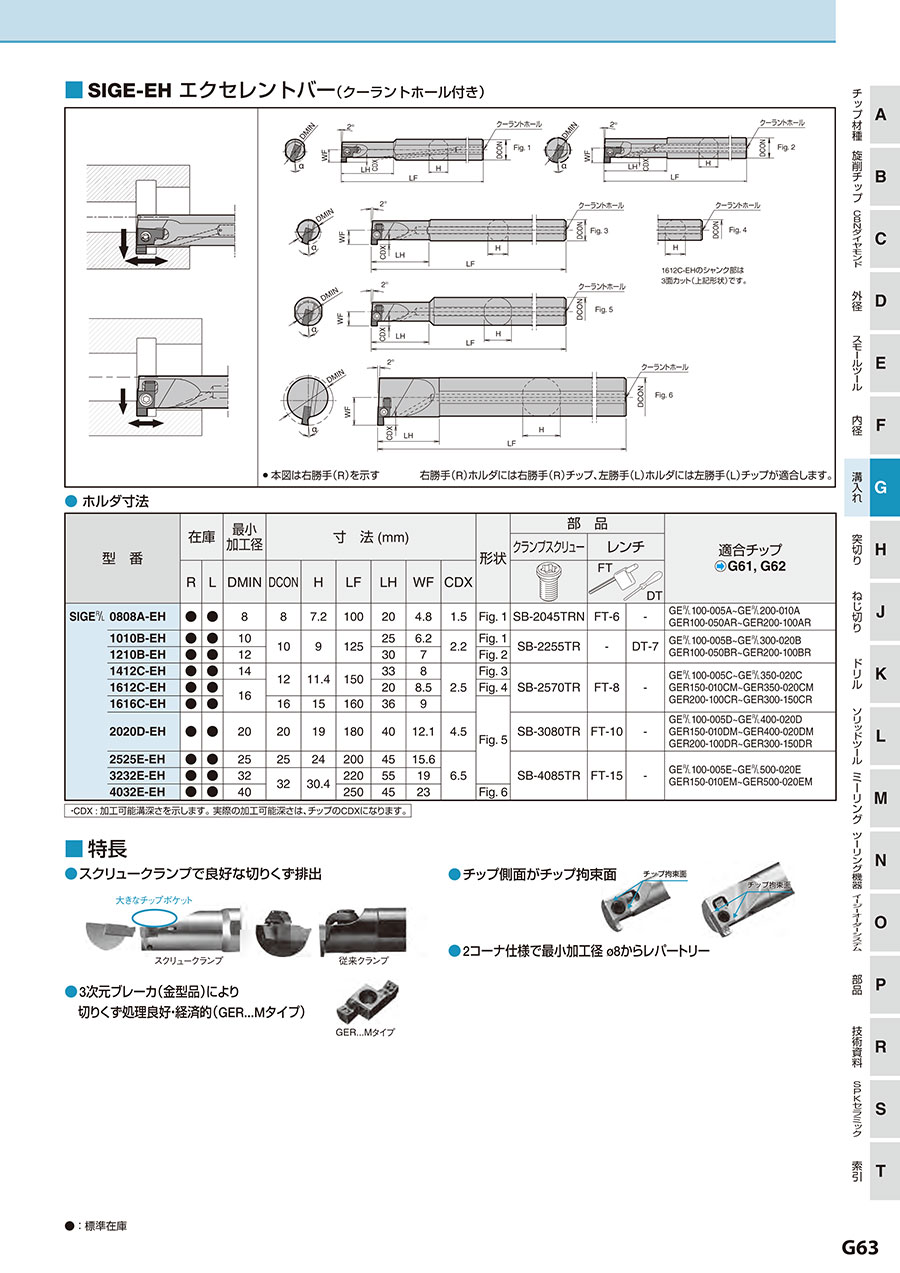

外形図

内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 外形図



選定サポート情報

■適合チップ

内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 選定サポート情報1
内径溝入れ　SIGE-EH型 エクセレントバー（クーラントホール付き） 選定サポート情報2

型番リスト

表示件数
  • 1
    • 型番
    SIGEL0808A-EH
    SIGEL1010B-EH
    SIGEL1210B-EH
    SIGEL1412C-EH
    SIGEL1612C-EH
    SIGEL1616C-EH
    SIGEL2020D-EH
    SIGEL2525E-EH
    SIGEL3232E-EH
    SIGEL4032E-EH
    SIGER0808A-EH
    SIGER1010B-EH
    SIGER1210B-EH
    SIGER1412C-EH
    SIGER1612C-EH
    SIGER1616C-EH
    SIGER2020D-EH
    SIGER2525E-EH
    SIGER3232E-EH
    SIGER4032E-EH

    最小加工径

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    適合チップ

    		最小発注数量
    8
    1.5
    左
    8
    100
    7.2
    8
    GEL100-005A～GEL200-010A、GER100-050AR～GER200-100AR
    1個
    10
    2.2
    左
    10
    125
    9
    10
    GEL100-005B～GEL300-020B、GER100-050BR～GER200-100BR
    1個
    12
    2.2
    左
    10
    125
    9
    10
    GEL100-005B～GEL300-020B、GER100-050BR～GER200-100BR
    1個
    14
    2.5
    左
    12
    150
    11.4
    12
    GEL100-005C～GL350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    16
    2.5
    左
    12
    150
    11.4
    12
    GEL100-005C～GL350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    16
    2.5
    左
    16
    160
    15
    16
    GEL100-005C～GL350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    20
    4.5
    左
    20
    180
    19
    20
    GEL100-005D～GEL400-020D、GER150-010DM～GER400-020DM、GER200-100DR～GER300-150DR
    1個
    25
    4.5
    左
    25
    200
    24
    25
    GEL100-005E～GEL500-020E、GER150-010EM～GER500-020EM
    1個
    32
    6.5
    左
    32
    220
    30.4
    32
    GEL100-005E～GEL500-020E、GER150-010EM～GER500-020EM
    1個
    40
    6.5
    左
    32
    250
    30.4
    32
    GEL100-005E～GEL500-020E、GER150-010EM～GER500-020EM
    1個
    8
    1.5
    右
    8
    100
    7.2
    8
    GER100-005A～GER200-010A、GER100-050AR～GER200-100AR
    1個
    10
    2.2
    右
    10
    125
    9
    10
    GER100-005B～GER300-020B、GER100-050BR～GER200-100BR
    1個
    12
    2.2
    右
    10
    125
    9
    10
    GER100-005B～GER300-020B、GER100-050BR～GER200-100BR
    1個
    14
    2.5
    右
    12
    150
    11.4
    12
    GER100-005C～GR350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    16
    2.5
    右
    12
    150
    11.4
    12
    GER100-005C～GR350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    16
    2.5
    右
    16
    160
    15
    16
    GER100-005C～GR350-020C、GER150-010CM～GER350-020CM、GER200-100CR～GER300-150CR
    1個
    20
    4.5
    右
    20
    180
    19
    20
    GER100-005D～GER400-020D、GER150-010DM～GER400-020DM、GER200-100DR～GER300-150DR
    1個
    25
    6.5
    右
    25
    200
    24
    25
    GER100-005E～GER500-020E、GER150-010EM～GER500-020EM
    1個
    32
    6.5
    右
    32
    220
    30.4
    32
    GER100-005E～GER500-020E、GER150-010EM～GER500-020EM
    1個
    40
    6.5
    右
    32
    250
    30.4
    32
    GER100-005E～GER500-020E、GER150-010EM～GER500-020EM
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,530円
    ( 14,883円 )
    3日目
    14,430円
    ( 15,873円 )
    4日目
    16,080円
    ( 17,688円 )
    3日目
    18,220円
    ( 20,042円 )
    4日目
    18,220円
    ( 20,042円 )
    3日目
    19,330円
    ( 21,263円 )
    3日目
    20,770円
    ( 22,847円 )
    3日目
    23,210円
    ( 25,531円 )
    3日目
    26,290円
    ( 28,919円 )
    4日目
    27,910円
    ( 30,701円 )
    4日目
    13,530円
    ( 14,883円 )
    3日目
    14,430円
    ( 15,873円 )
    在庫品1日目当日出荷可能
    16,080円
    ( 17,688円 )
    4日目
    18,220円
    ( 20,042円 )
    1日目
    17,410円
    ( 19,151円 )
    3日目
    19,330円
    ( 21,263円 )
    1日目
    20,770円
    ( 22,847円 )
    3日目
    23,210円
    ( 25,531円 )
    4日目
    26,290円
    ( 28,919円 )
    4日目
    28,370円
    ( 31,207円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【仕様】・加工用途：溝入れ・ホルダ角度(°)：90・油穴（オイルホール）：有・スクリュークランプで良好な切りくず排出が可能

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
