小内径ボーリングシステムバー VNB-S型（内径加工）〔コーナR（rε）マイナス公差〕

通常単価(税別): 2,493円～5,459円特別価格

税込単価: 2,742円～6,005円特別価格

一部SALE 2026.12.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【仕様】・加工用途：内径/通し穴・適合チップ形状：ISO規格外・適合チップ逃げ角：ポジ7°（C）・クラ...

詳細を確認

よく一緒に見られています

京セラ

小内径ボーリングシステムバー VNB型（内径加工）

通常価格(税別)： 2,439円 (税込価格：2,683円)

通常出荷日：在庫品1日目

よく一緒に見られています

京セラ

EZバー EZB-HP型（内径加工）

通常価格(税別)： 2,726円 (税込価格：2,999円)

通常出荷日：1 日目～

加工用途
内径・通し穴
勝手
右

ご注意

ホルダ本体には、チップは付属しておりません。

未確定 40 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

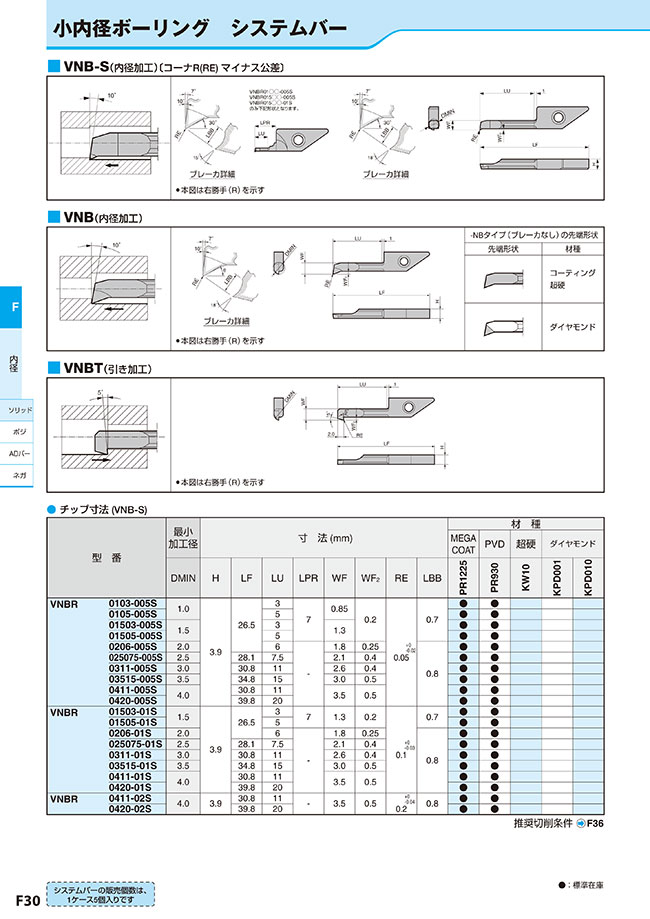

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：10 項目の仕様が未選択です

適合チップ形状
- ISO規格外
適合チップ逃げ角
- ポジ7°（C）
適合チップ切れ刃長
- ISO規格外
切込み角
- ISO規格外
クランプ方式
- スクリューオン(S)
- ISO規格外
最小加工径(mm)
- 1
- 1.5
- 2
- 2.5
- 3
- 3.5
- 4
全長(mm)
- 26.5
- 28.1
- 30.8
- 34.8
- 39.8
シャンク高さ(mm)
- 3.66
- 3.9
シャンク材質
- 鋼
トラスココード
- 555-5841
- 555-5833
- 555-5809
- 555-5701
- 555-5698
- 555-5680
- 555-5671
- 555-5612
- 555-5604
- 555-5591
- 555-5540
- 555-5531
- 555-5523
- 555-5515
- 555-5507
- 555-5493
- 649-9350
- 649-9325
- 649-9309
- 649-9287
- 649-9252
- 649-9236
- 649-9210
- 650-8073
- 650-8057
- 650-8049
- 650-8022
- 650-8014
- 650-7981
- 650-7972
- 651-4995
- 651-4961
- 651-4847
- 651-4812
- 651-4740
- 652-0260
- 652-0251
- 652-0162
- 652-0022
- 805-0462
タイプ
- VNBR0103
- VNBR0105
- VNBR01503
- VNBR01505
- VNBR0206
- VNBR025075
- VNBR0311
- VNBR03515
- VNBR0411
- VNBR0420
出荷日
すべて
当日出荷可能
2日以内
3日以内
4日以内

型番リスト

表示件数

型番

適合チップ形状

適合チップ逃げ角

適合チップ切れ刃長

切込み角

クランプ方式

最小加工径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク材質

トラスココード

基準コーナーR（ノーズR）

最小発注数量

ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	1	26.5	3.9	鋼	555-5493	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	1	26.5	3.9	鋼	652-0022	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	1	26.5	3.9	鋼	555-5507	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	1	26.5	3.9	鋼	649-9210	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	1.5	26.5	3.9	鋼	555-5515	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	1.5	26.5	3.9	鋼	651-4995	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	1.5	26.5	3.9	鋼	805-0462	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	1.5	26.5	3.9	鋼	555-5523	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	1.5	26.5	3.9	鋼	555-5531	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	1.5	26.5	3.9	鋼	652-0251	0.05+0/-0.02	5個
-	-	-	-	-	1.5	-	-	-	555-5540	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	1.5	26.5	3.9	鋼	652-0162	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	2	26.5	3.9	鋼	650-7972	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	2	26.5	3.9	鋼	649-9236	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	2	26.5	3.9	鋼	650-7981	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	2	26.5	3.9	鋼	652-0260	0.1+0/-0.03	5個
-	-	-	-	-	2.5	-	-	-	555-5591	0.05+0/-0.02	5個
-	-	-	-	-	2.5	-	-	-	555-5604	0.05+0/-0.02	5個
-	-	-	-	-	2.5	-	-	-	555-5612	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	2.5	28.1	3.9	鋼	649-9252	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	3	30.8	3.9	鋼	650-8014	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	3	30.8	3.9	鋼	651-4961	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	3	30.8	3.9	鋼	650-8022	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	3	30.8	3.9	鋼	649-9287	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	3.5	34.8	3.9	鋼	555-5671	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	3.5	34.8	3.9	鋼	555-5680	0.05+0/-0.02	5個
-	-	-	-	-	3.5	-	-	-	555-5698	0.1+0/-0.03	5個
-	-	-	-	-	3.5	-	-	-	555-5701	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	4	30.8	3.66	鋼	650-8049	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	4	30.8	3.66	鋼	649-9309	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	4	30.8	3.66	鋼	650-8057	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	4	30.8	3.66	鋼	649-9325	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	4	30.8	3.66	鋼	650-8073	0.2+0/-0.04	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	4	30.8	3.66	鋼	651-4812	0.2+0/-0.04	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	4	39.8	3.66	鋼	555-5809	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	4	39.8	3.66	鋼	649-9350	0.05+0/-0.02	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	4	39.8	3.66	鋼	555-5833	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	4	39.8	3.66	鋼	651-4740	0.1+0/-0.03	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	スクリューオン(S)	4	39.8	3.66	鋼	555-5841	0.2+0/-0.04	5個
ISO規格外	ポジ7°（C）	ISO規格外	ISO規格外	ISO規格外	4	39.8	3.66	鋼	651-4847	0.2+0/-0.04	5個

通常単価(税別) (税込単価)	通常出荷日

5,266円4,476円 ( 4,924円 )	在庫品1日目当日出荷可能
5,266円 ( 5,793円 )	2日目
5,459円 ( 6,005円 )	2日目
5,459円 ( 6,005円 )	2日目
5,266円 ( 5,793円 )	2日目
5,266円 ( 5,793円 )	2日目
5,266円 ( 5,793円 )	2日目
5,266円 ( 5,793円 )	2日目
5,459円 ( 6,005円 )	2日目
5,459円 ( 6,005円 )	2日目
5,459円 ( 6,005円 )	2日目
5,459円 ( 6,005円 )	2日目
2,521円 ( 2,773円 )	2日目
2,493円 ( 2,742円 )	2日目
2,493円 ( 2,742円 )	2日目
2,493円2,119円 ( 2,331円 )	在庫品1日目当日出荷可能
3,082円 ( 3,390円 )	2日目
3,082円 ( 3,390円 )	2日目
3,502円 ( 3,852円 )	2日目
3,082円 ( 3,390円 )	2日目
2,747円 ( 3,022円 )	2日目
3,122円 ( 3,434円 )	2日目
2,747円 ( 3,022円 )	2日目
2,747円 ( 3,022円 )	2日目
3,325円2,826円 ( 3,109円 )	在庫品1日目当日出荷可能
3,325円 ( 3,658円 )	2日目
3,597円 ( 3,957円 )	3日目
3,325円 ( 3,658円 )	2日目
2,747円 ( 3,022円 )	2日目
2,747円 ( 3,022円 )	2日目
2,747円 ( 3,022円 )	4日目
2,747円 ( 3,022円 )	2日目
2,747円 ( 3,022円 )	2日目
2,747円 ( 3,022円 )	2日目
2,951円2,508円 ( 2,759円 )	在庫品1日目当日出荷可能
2,951円 ( 3,246円 )	2日目
2,951円 ( 3,246円 )	2日目
2,951円 ( 3,246円 )	2日目
2,951円 ( 3,246円 )	2日目
2,951円 ( 3,246円 )	2日目

詳細情報

基本情報

【仕様】・加工用途：内径/通し穴・適合チップ形状：ISO規格外・適合チップ逃げ角：ポジ7°（C）・クランプ方式：ISO規格外/スクリューオン(S)

ご注意

ホルダ本体には、チップは付属しておりません。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
