TiCNコーティングポイントドリルPE-60° PE-S V
- 通常単価(税別)
- 3,580円～15,564円
- 税込単価
- 3,938円～17,120円
【特長】・位置決め（先端角は125°）、面取り角（60°）の同時複合加工が可能なコーティングポイントド...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

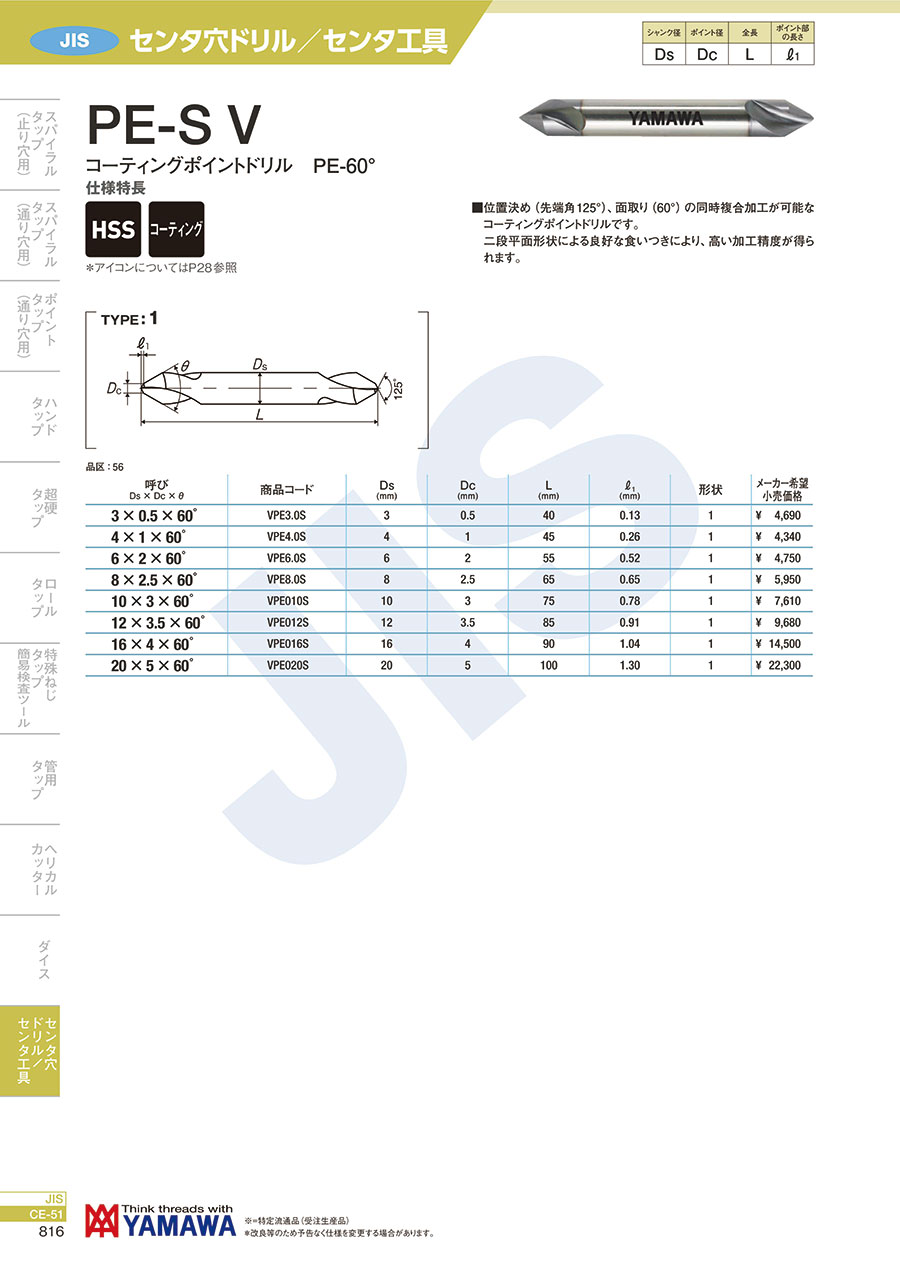

コーティングポイントドリルPE-60° PE-S-Vの仕様
TYPE1の外形図
| 呼び Ds×Dc×θ |
商品コード | Ds （mm） |
Dc （mm） |
L （mm） |
l1 （mm） |
形状 |
|---|---|---|---|---|---|---|
| 3×0.5×60゜ | VPE3.0S | 3 | 0.5 | 40 | 0.13 | 1 |
| 4×1×60゜ | VPE4.0S | 4 | 1 | 45 | 0.26 | 1 |
| 6×2×60゜ | VPE6.0S | 6 | 2 | 55 | 0.52 | 1 |
| 8×2.5×60゜ | VPE8.0S | 8 | 2.5 | 65 | 0.65 | 1 |
| 10×3×60゜ | VPE010S | 10 | 3 | 75 | 0.78 | 1 |
| 12×3.5×60゜ | VPE012S | 12 | 3.5 | 85 | 0.91 | 1 |
| 16×4×60゜ | VPE016S | 16 | 4 | 90 | 1.04 | 1 |
| 20×5×60゜ | VPE020S | 20 | 5 | 100 | 1.30 | 1 |
詳細情報
基本情報
【特長】
・位置決め（先端角は125°）、面取り角（60°）の同時複合加工が可能なコーティングポイントドリル。
・二段平面形状による良好な食い付きにより、高い加工精度が得られる。
・工程集約、使用するツールの点数を減らすことが可能。
・合成の高い設計となっており、高速切削加工が可能。
・位置決め、面取り加工だけでなく、C面取り加工や、溝加工にも対応可能。
・強ねじれ設計により、切れ味が良好で、出来上がりの面粗度が向上。
【用途】
・ドリルを使い穴あけ加工を行う作業に最適。
