タンガロイ

ツーリングシステム角シャンクタイプ TBS4

カタログ |

通常単価(税別): 8,400円～14,020円

税込単価: 9,240円～15,422円

ねじ止め式ボーリングバイト工具。【特長】・アプローチ角：45°。・ポジタイプイ...

加工用途
外径
適合チップ逃げ角
ポジ11°（P）
勝手
なし
切込み角
ISO規格外
クランプ方式
スクリューオン(S)
シャンク材質
鋼

ご注意

ホルダ本体には、チップは付属しておりません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

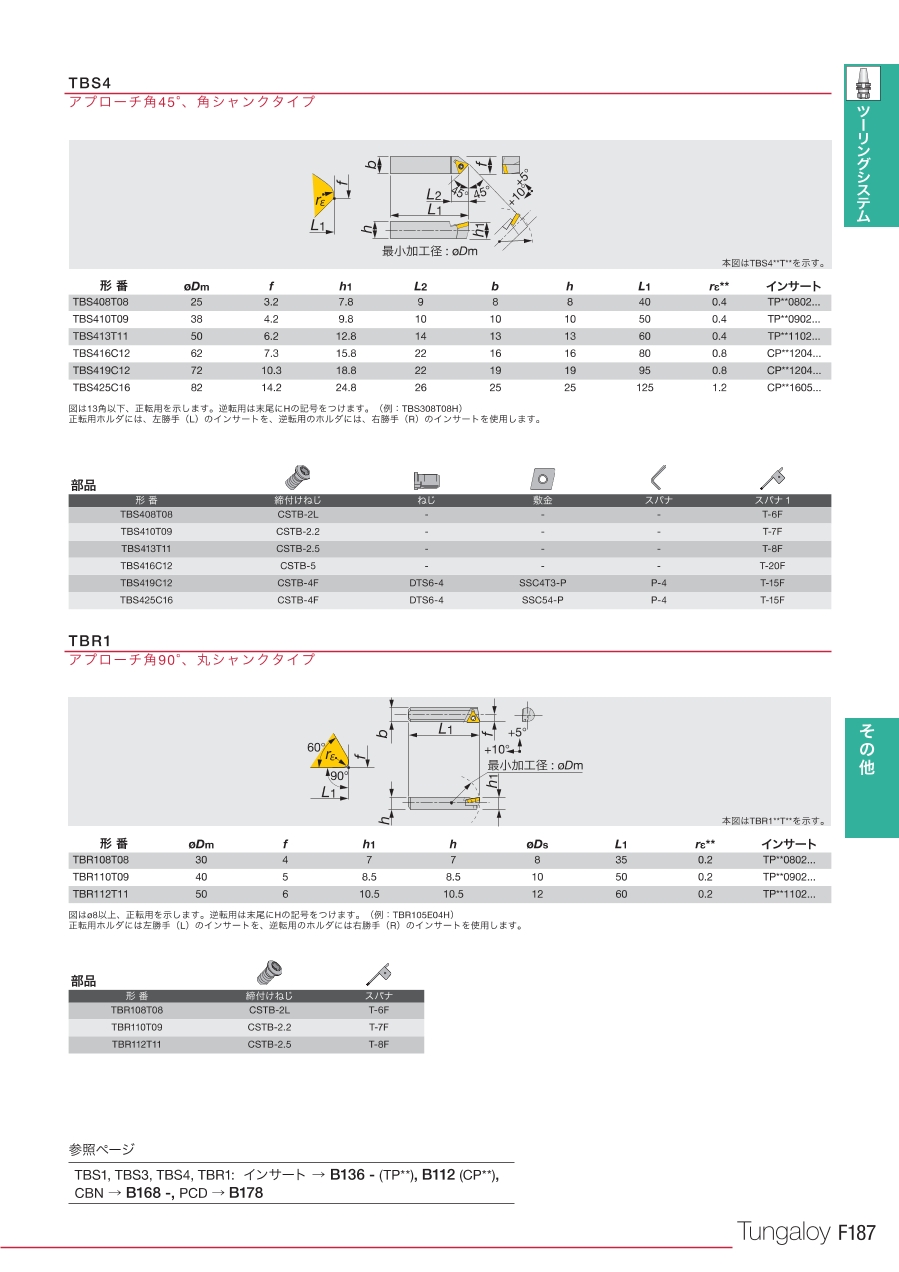

ボーリングバイト TBS4形の仕様

外形図（※本図はTBS4*T**を示す。）

形番	φDm	f	h₁	L₂	b	h	L₁	r_ε^**	インサート
TBS408T08	25	3.2	7.8	9	8	8	40	0.4	TP^**0802...
TBS410T09	38	4.2	9.8	10	10	10	50	0.4	TP^**0902...
TBS413T11	50	6.2	12.8	14	13	13	60	0.4	TP^**1102...
TBS416C12	62	7.3	15.8	22	16	16	80	0.8	CP^**1204...
TBS419C12	72	10.3	18.8	22	19	19	95	0.8	CP^**1204...
TBS425C16	82	14.2	24.8	26	25	25	125	1.2	CP^**1605...

※ 図は13角以下、正転用を示します。
※ 正転用ホルダには、左勝手（L）のインサートを、逆転用のホルダには、右勝手（R）のインサートを使用します。

形番	締付けねじ	ねじ	敷金	スパナ	スパナ1
TBS408T08	CSTB-2L	-	-	-	T-6F
TBS410T09	CSTB-2.2	-	-	-	T-7F
TBS413T11	CSTB-2.5	-	-	-	T-8F
TBS416C12	CSTB-5	-	-	-	T-20F
TBS419C12	CSTB-4F	DTS6-4	SSC4T3-P	P-4	T-15F
TBS425C16	CSTB-4F	DTS6-4	SSC54-P	P-4	T-15F

型番リスト

表示件数

型番

適合チップ形状

適合チップ切れ刃長

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

適合チップ

スパナ

基準コーナーR（ノーズR）

シャンク断面H/B

シート

最小発注数量

T（三角形）	08	8	8	40	710-9407	TP□□0802□□	T-6F	0.4	8	-	1個
T（三角形）	09	10	10	50	710-9415	TP□□0902□□	T-7F	0.4	10	-	1個
T（三角形）	11	13	13	60	710-8087	TP□□1102□□	T-8F	0.4	13	-	1個
C（80°ひし形）	12	16	16	80	711-1002	CP□□1204□□	T-20F	0.8	16	-	1個
C（80°ひし形）	12	19	19	95	711-1011	CP□□1204□□	P-4、T-15F	0.8	19	SSC4T3-P	1個
C（80°ひし形）	16	25	25	125	711-1029	CP□□1605□□	P-4、T-15F	1.2	25	SSC54-P	1個

通常単価(税別) (税込単価)	通常出荷日

8,400円 ( 9,240円 )	1日目
8,400円 ( 9,240円 )	1日目
8,910円 ( 9,801円 )	1日目
9,490円 ( 10,439円 )	1日目
12,050円 ( 13,255円 )	1日目
14,020円 ( 15,422円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式ボーリングバイト工具。
【特長】
・アプローチ角：45°。
・ポジタイプインサート使用。
・主として市販ボーリングバーを対象としたTACボーリングバイト。
・角シャンクタイプをシリーズ化。
・最小加工径25mm。

ご注意

ホルダ本体には、チップは付属しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
