タンガロイ

端面溝入れ加工用ブレード My-Tシリーズ

カタログ

通常単価(税別): 9,494円～9,512円特別価格

税込単価: 10,443円～10,463円特別価格

一部SALE 2026.12.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

端面溝入れ加工用ブレード溝幅：3～5mm。【特長】・汎用的な溝入れ加工に対応。【用途】・端面溝入れ加...

ホルダ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

未確定：候補が52型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

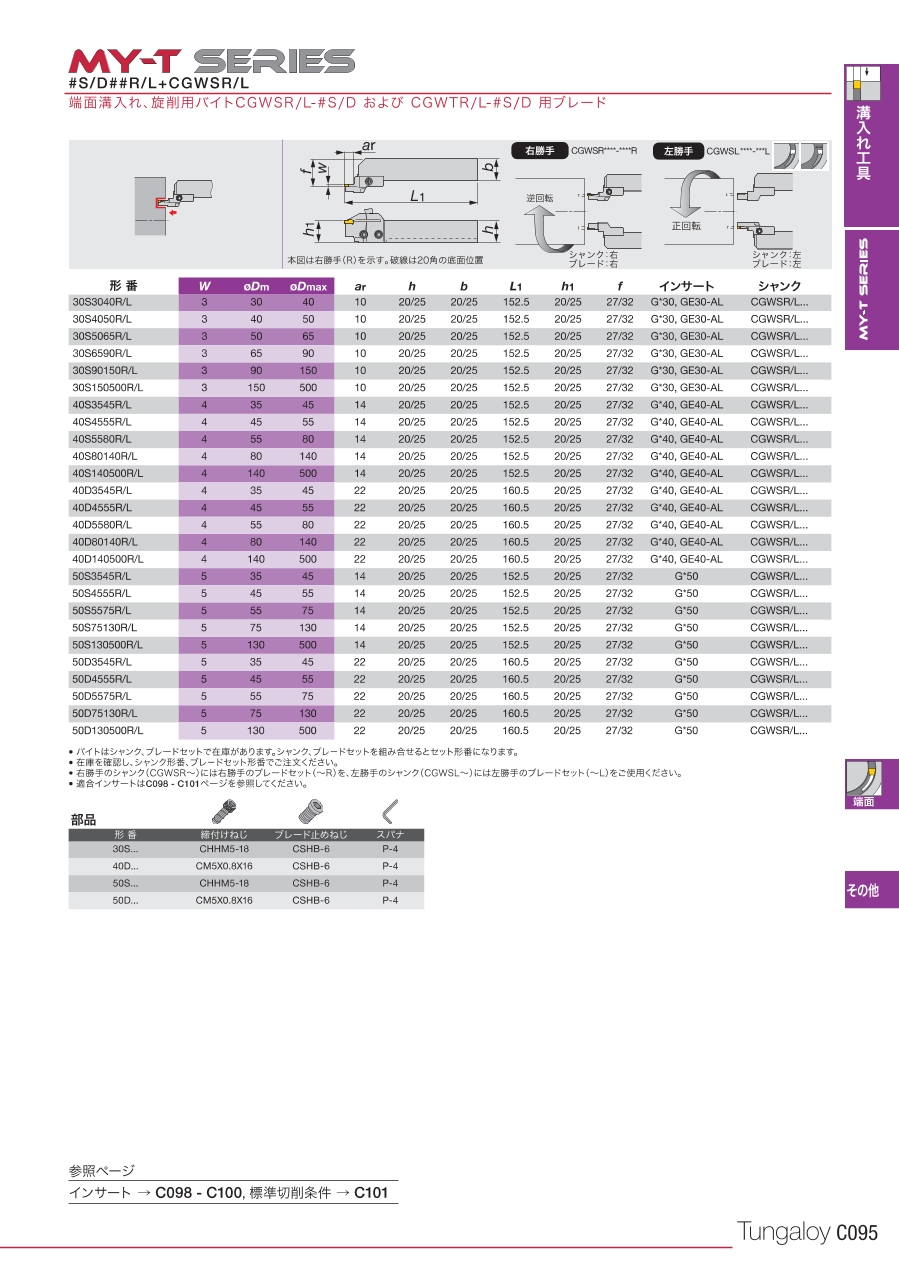

外径溝入れ用ブレード CGWS/CGWT

寸法図

ブレード CGWS/CGWT

形番	R/L	W	Dm	Dmax	ar	h	b	L1	h1	f
30S3040R	R	3.00	30.0	40.0	10.00	20/25	20/25	152.5	20/25	27/32
30S3040L	L	3.00	30.0	40.0	10.00	20/25	20/25	152.5	20/25	27/32
30S4050R	R	3.00	40.0	50.0	10.00	20/25	20/25	152.5	20/25	27/32
30S4050L	L	3.00	40.0	50.0	10.00	20/25	20/25	152.5	20/25	27/32
30S5065R	R	3.00	50.0	65.0	10.00	20/25	20/25	152.5	20/25	27/32
30S5065L	L	3.00	50.0	65.0	10.00	20/25	20/25	152.5	20/25	27/32
30S6590R	R	3.00	65.0	90.0	10.00	20/25	20/25	152.5	20/25	27/32
30S6590L	L	3.00	65.0	90.0	10.00	20/25	20/25	152.5	20/25	27/32
30S90150R	R	3.00	90.0	150.0	10.00	20/25	20/25	152.5	20/25	27/32
30S90150L	L	3.00	90.0	150.0	10.00	20/25	20/25	152.5	20/25	27/32
30S150500R	R	3.00	150.0	500.0	10.00	20/25	20/25	160.5	20/25	27/32
30S150500L	L	3.00	150.0	500.0	10.00	20/25	20/25	160.5	20/25	27/32
40S3545R	R	4.00	35.0	45.0	14.00	20/25	20/25	152.5	20/25	27/32
40S3545L	L	4.00	35.0	45.0	14.00	20/25	20/25	152.5	20/25	27/32
40S4555R	R	4.00	45.0	55.0	14.00	20/25	20/25	152.5	20/25	27/32
40S4555L	L	4.00	45.0	55.0	14.00	20/25	20/25	152.5	20/25	27/32
40S5580R	R	4.00	55.0	80.0	14.00	20/25	20/25	152.5	20/25	27/32
40S5580L	L	4.00	55.0	80.0	14.00	20/25	20/25	152.5	20/25	27/32
40S80140R	R	4.00	80.0	140.0	14.00	20/25	20/25	152.5	20/25	27/32
40S80140L	L	4.00	80.0	140.0	14.00	20/25	20/25	152.5	20/25	27/32
40S140500R	R	4.00	140.0	500.0	14.00	20/25	20/25	152.5	20/25	27/32
40S140500L	L	4.00	140.0	500.0	14.00	20/25	20/25	152.5	20/25	27/32
40D3545R	R	4.00	35.0	45.0	22.00	20/25	20/25	160.5	20/25	27/32
40D3545L	L	4.00	35.0	45.0	22.00	20/25	20/25	160.5	20/25	27/32
40D4555R	R	4.00	45.0	55.0	22.00	20/25	20/25	160.5	20/25	27/32
40D4555L	L	4.00	45.0	55.0	22.00	20/25	20/25	160.5	20/25	27/32
40D5580R	R	4.00	55.0	80.0	22.00	20/25	20/25	160.5	20/25	27/32
40D5580L	L	4.00	55.0	80.0	22.00	20/25	20/25	160.5	20/25	27/32
40D80140R	R	4.00	80.0	140.0	22.00	20/25	20/25	160.5	20/25	27/32
40D80140L	L	4.00	80.0	140.0	22.00	20/25	20/25	160.5	20/25	27/32
40D140500R	R	4.00	140.0	500.0	22.00	20/25	20/25	160.5	20/25	27/32
40D140500L	L	4.00	140.0	500.0	22.00	20/25	20/25	160.5	20/25	27/32
50S3545R	R	5.00	35.0	45.0	14.00	20/25	20/25	152.5	20/25	27/32
50S3545L	L	5.00	35.0	45.0	14.00	20/25	20/25	152.5	20/25	27/32
50S4555R	R	5.00	45.0	55.0	14.00	20/25	20/25	152.5	20/25	27/32
50S4555L	L	5.00	45.0	55.0	14.00	20/25	20/25	152.5	20/25	27/32
50S5575R	R	5.00	55.0	75.0	14.00	20/25	20/25	152.5	20/25	27/32
50S5575L	L	5.00	55.0	75.0	14.00	20/25	20/25	152.5	20/25	27/32
50S75130R	R	5.00	75.0	130.0	14.00	20/25	20/25	152.5	20/25	27/32
50S75130L	L	5.00	75.0	130.0	14.00	20/25	20/25	152.5	20/25	27/32
50S130500R	R	5.00	130.0	500.0	14.00	20/25	20/25	152.5	20/25	27/32
50S130500L	L	5.00	130.0	500.0	14.00	20/25	20/25	152.5	20/25	27/32
50D3545R	R	5.00	35.0	45.0	22.00	20/25	20/25	160.5	20/25	27/32
50D3545L	L	5.00	35.0	45.0	22.00	20/25	20/25	160.5	20/25	27/32
50D4555R	R	5.00	45.0	55.0	22.00	20/25	20/25	160.5	20/25	27/32
50D4555L	L	5.00	45.0	55.0	22.00	20/25	20/25	160.5	20/25	27/32
50D5575R	R	5.00	55.0	75.0	22.00	20/25	20/25	160.5	20/25	27/32
50D5575L	L	5.00	55.0	75.0	22.00	20/25	20/25	160.5	20/25	27/32
50D75130R	R	5.00	75.0	130.0	22.00	20/25	20/25	160.5	20/25	27/32
50D75130L	L	5.00	75.0	130.0	22.00	20/25	20/25	160.5	20/25	27/32
50D130500R	R	5.00	130.0	500.0	22.00	20/25	20/25	160.5	20/25	27/32
50D130500L	L	5.00	130.0	500.0	22.00	20/25	20/25	160.5	20/25	27/32

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

タイプ

CADデータ有無

(2Ｄ/3Ｄ)

適合チップ

最小発注数量

3	10	左	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	右	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	左	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	右	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	左	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	右	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	左	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	右	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	左	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	右	モジュラー型（ブレード）	2D/3D	G□30、GE30-AL	1個
3	10	左	モジュラー型（ブレード）	2D	G□30、GE30-AL	1個
3	10	右	モジュラー型（ブレード）	2D	G□30、GE30-AL	1個
4	22	左	モジュラー型（ブレード）	-	G□40、GE40-AL	1個
4	22	右	モジュラー型（ブレード）	-	G□40、GE40-AL	1個
4	22	左	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	22	右	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	22	左	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	22	右	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	22	左	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	22	右	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	22	左	モジュラー型（ブレード）	-	G□40、GE40-AL	1個
4	22	右	モジュラー型（ブレード）	-	G□40、GE40-AL	1個
4	14	左	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	14	右	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	14	左	-	2D/3D	G□40、GE40-AL	1個
4	14	右	-	2D/3D	G□40、GE40-AL	1個
4	14	左	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	14	右	モジュラー型（ブレード）	2D/3D	G□40、GE40-AL	1個
4	14	左	モジュラー型（ブレード）	2D	G□40、GE40-AL	1個
4	14	右	モジュラー型（ブレード）	2D	G□40、GE40-AL	1個
4	14	左	モジュラー型（ブレード）	-	G□40、GE40-AL	1個
4	14	右	モジュラー型（ブレード）	-	G□40、GE40-AL	1個
5	22	左	モジュラー型（ブレード）	-	G□50	1個
5	22	右	モジュラー型（ブレード）	-	G□50	1個
5	22	左	モジュラー型（ブレード）	-	G□50	1個
5	22	右	-	-	G□50	1個
5	22	左	モジュラー型（ブレード）	-	G□50	1個
5	22	右	-	-	G□50	1個
5	22	左	モジュラー型（ブレード）	2D/3D	G□50	1個
5	22	右	モジュラー型（ブレード）	2D/3D	G□50	1個
5	22	左	モジュラー型（ブレード）	2D/3D	G□50	1個
5	22	右	モジュラー型（ブレード）	2D/3D	G□50	1個
5	14	左	モジュラー型（ブレード）	-	G□50	1個
5	14	右	-	-	G□50	1個
5	14	左	モジュラー型（ブレード）	2D	G□50	1個
5	14	右	-	2D	G□50	1個
5	14	左	モジュラー型（ブレード）	-	G□50	1個
5	14	右	モジュラー型（ブレード）	-	G□50	1個
5	14	左	モジュラー型（ブレード）	2D/3D	G□50	1個
5	14	右	モジュラー型（ブレード）	2D/3D	G□50	1個
5	14	左	モジュラー型（ブレード）	-	G□50	1個
5	14	右	-	-	G□50	1個

通常単価(税別) (税込単価)	通常出荷日

9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円8,069円 ( 8,876円 )	在庫品1日目当日出荷可能
9,512円 ( 10,463円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円8,069円 ( 8,876円 )	在庫品1日目当日出荷可能
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目
9,494円 ( 10,443円 )	1日目

詳細情報

基本情報

基本情報

端面溝入れ加工用ブレード溝幅：3～5mm。
【特長】
・汎用的な溝入れ加工に対応。
【用途】
・端面溝入れ加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

端面溝入れ加工用ブレード My-Tシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品端面溝入れ加工用ブレード My-Tシリーズ	端面溝入れ用 My-T FLEXシリーズ CGWS-FL	外径溝入れ用バイト My-T Gシリーズ CGSS	外径溝入れ用 My-T Gシリーズ CGWS-W	外径溝入れ用バイト My-T Gシリーズ CGWS-WG	外径溝入れ用バイト My-T Gシリーズ CGWS-W-L
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	9,494円-	23,805円 -	13,149円 -	13,149円 -	20,743円 -	13,149円 -
通常出荷日	在庫品1日目〜	1日目	1日目	1日目	1日目	1日目
加工用途	溝入れ / 端面溝入れ	溝入れ / 端面溝入れ / 突っ切り	溝入れ / 突っ切り	溝入れ / 突っ切り	溝入れ / 突っ切り	溝入れ / 突っ切り
シート止めねじ	CSHB-6	-	-	-	-	-
スパナ	P-4	P-4	P-4	P-4	P-4	P-4
締付けトルク(N・m)	5	5	5	5	5	5
