チャックホルダ用スプリングコレット ER形

製品特長・仕様

DIN6499準拠スプリングコレット

高精度タイプAA

新ER16、 ER20、 ER25 スプリングコレットは、DIN6499 / ISO15488-B 規格に準じて、把持径範囲を1 mm から0.5 mm へ変更することで、以下の性能改善を実現

• 独自コーティングで耐摩耗性および耐食性を改善
• 高品位な表面仕上げが優れた繰り返し性と振れ精度を実現

性能改善点

• 高剛性
• 高精度
• クランプ力向上
• 優れた繰り返し性

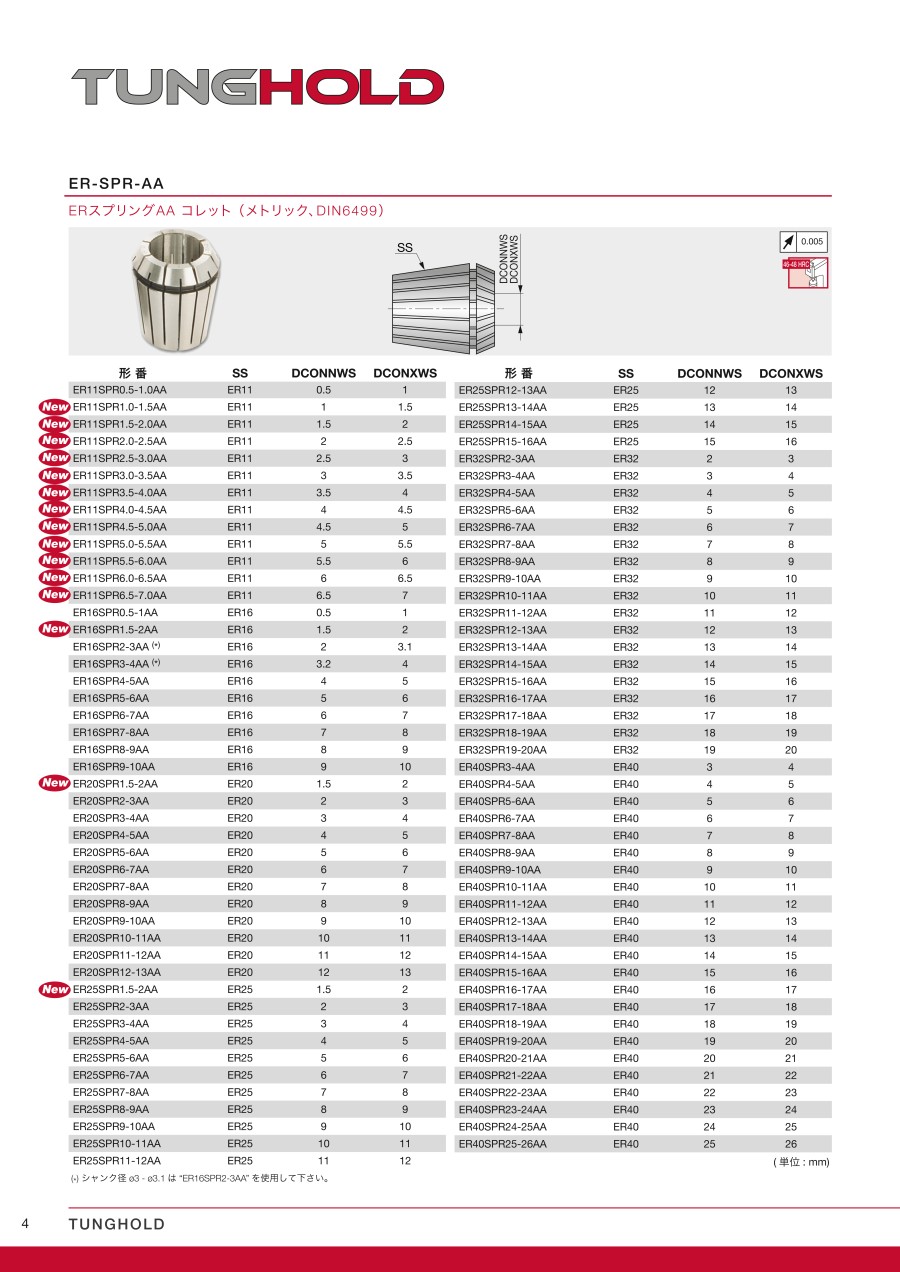

外形図

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
