タンガロイ

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15
通常単価(税別)
38,252円～117,898円
税込単価
42,077円～129,688円
通常出荷日：1日目

【特長】・リード角：90°。・3コーナインサート採用。・独自の逃げ面形状で、加工中のビビりを抑制。

  • カッタ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 幅広い領域で加工可能
    特殊多段逃げ面の採用と、共振が生じにくい不等ピッチによって、
    加工中のびびり振動を抑制
ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 不等ピッチ

■加工領域の比較

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 加工領域の比較

カッタ ：EPA10R032M32.0-03N（φ32 mm, z = 3）
インサート：TOMT100404PDER-MJ
材種 ：AH3135
被削材 ：S55C（200 HB）
切削速度 ：Vc = 150 m/min
切削幅 ：ae = 32 mm
機械 ：立形 M/C, BT50


  • 高い信頼性
    大径ねじと"SS-FIT"技術の採用により、クランプ剛性の大幅アップ


■ねじサイズ

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 製品仕様3
ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 製品仕様4

  • ラフィングタイプを設定
ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 製品仕様5


加工領域の比較
びびりが強くに、また低抵抗なため、広い加工領域を実現
NMJチップブレーカの使用で、別次元の加工領域に！



■加工領域の比較

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 製品仕様6

カッタ：TLA15R080L070M31.7-04M （φ80 mm, z = 4）
インサート：TOMT150608PDER-NMJ, TOMT150608PDER-MJ
材種：AH3135
被削材：SCM440（270HB）
切削速度：Vc = 100 m/min
切込み：ap = 55 mm
切削油：乾式
機械：立形 M/C, BT50,  主軸動力 37kW

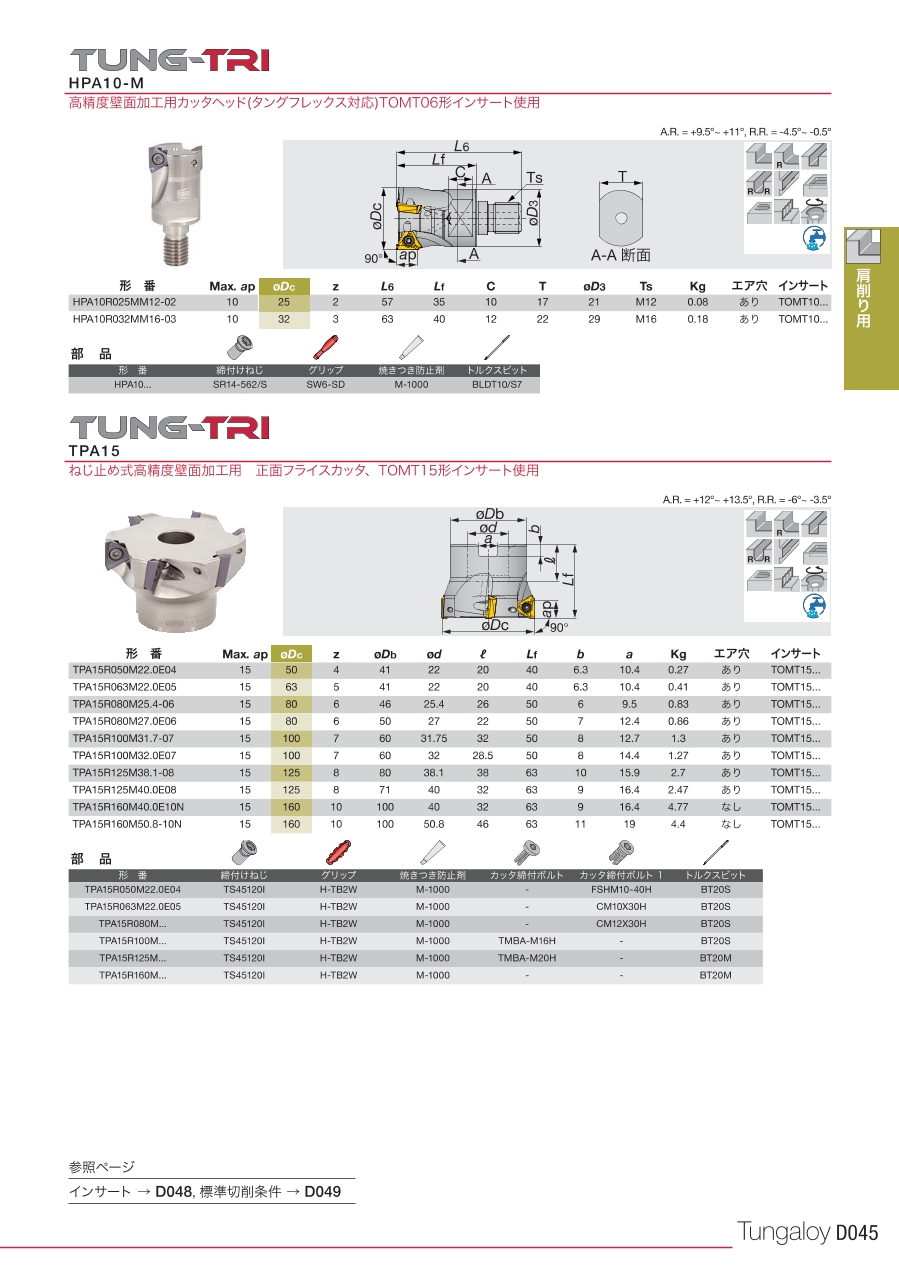

外形図

ねじ止め式高精度壁面加工用 ボアタイプカッタ、TOMT15形インサート使用

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 外形図

GAMP = +12°～ + 13.5°,GAMF = -6°～ -3.5°

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

ねじ止め式高精度壁面加工用カッタ Tung-Tri TPA15 推奨切削条件表
  • NMJブレーカの使用時は切りくず厚みが0.15mmを超えないようにご注意ください。
  • 切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
  • 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、刃当り送り fz を下限側に設定してください。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。切込みや切削幅、工具突き出し量が大きい場合は、Vc , fz を下限側に設定し、機械の動力、振動などを見極めてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    TPA15R050M22.0E04
    TPA15R063M22.0E05
    TPA15R080M25.4-06
    TPA15R080M27.0E06
    TPA15R100M31.7-07
    TPA15R100M32.0E07
    TPA15R125M38.1-08
    TPA15R125M40.0E08
    TPA15R160M40.0E10N
    TPA15R160M50.8-10N

    刃径 D

    (φ)

    全長 (L)

    (mm)

    エア穴

    寸法 φDc

    (mm)

    寸法 Φd

    (mm)

    寸法 Lf

    (mm)

    寸法 ℓ

    (mm)

    寸法 b

    (mm)

    寸法 a

    (mm)

    寸法 ΦDb

    (mm)

    インサート数

    (個)

    質量

    (g)

    		RoHS?最小発注数量
    50
    40
    あり
    50
    22
    40
    20
    6.3
    10.4
    41
    4
    270
    -
    1個
    63
    40
    あり
    63
    22
    40
    20
    6.3
    10.4
    41
    5
    410
    -
    1個
    80
    50
    あり
    80
    25.4
    50
    26
    6
    9.5
    46
    6
    830
    -
    1個
    80
    50
    あり
    80
    27
    50
    22
    7
    12.4
    50
    6
    860
    10
    1個
    100
    50
    あり
    100
    31.75
    50
    32
    8
    12.7
    60
    7
    1300
    -
    1個
    100
    50
    あり
    100
    32
    50
    28.5
    8
    14.4
    60
    7
    1270
    10
    1個
    125
    63
    あり
    125
    38.1
    63
    38
    10
    15.9
    80
    8
    2700
    10
    1個
    125
    63
    あり
    125
    40
    63
    32
    9
    16.4
    71
    8
    2470
    10
    1個
    160
    63
    なし
    160
    40
    63
    32
    9
    16.4
    100
    10
    4770
    -
    1個
    160
    63
    なし
    160
    50.8
    63
    46
    11
    19
    100
    10
    4400
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    38,252円
    ( 42,077円 )
    1日目
    45,333円
    ( 49,866円 )
    1日目
    54,296円
    ( 59,726円 )
    1日目
    54,296円
    ( 59,726円 )
    1日目
    78,302円
    ( 86,132円 )
    1日目
    78,302円
    ( 86,132円 )
    1日目
    94,477円
    ( 103,925円 )
    1日目
    94,477円
    ( 103,925円 )
    1日目
    115,323円
    ( 126,855円 )
    1日目
    117,898円
    ( 129,688円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・リード角：90°。
    ・3コーナインサート採用。
    ・独自の逃げ面形状で、加工中のビビりを抑制。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
