タンガロイ

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10
通常単価(税別)
44,681円～56,074円
税込単価
49,149円～61,681円
通常出荷日：1日目

ねじ止め式 直角肩加工用ボアタイプカッタ リード角：90°。【特長】・3コーナインサート採用・独自の逃...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
    商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

ねじ止め式高精度壁面加工用カッタ EPA

タンガロイ

ねじ止め式高精度壁面加工用カッタ EPA
通常価格(税別)： 20,155円 (税込価格：22,171円)

通常出荷日：在庫品1日目

よく一緒に見られています

ねじ止め式直角肩加工用フライスカッタ TPW13

タンガロイ

ねじ止め式直角肩加工用フライスカッタ TPW13
通常価格(税別)： 32,488円 (税込価格：35,737円)

通常出荷日：1 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 幅広い領域で加工可能
    特殊多段逃げ面の採用と、共振が生じにくい不等ピッチによって、
    加工中のびびり振動を抑制
ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 不等ピッチ

■加工領域の比較

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 加工領域の比較

カッタ ：EPA10R032M32.0-03N（φ32 mm, z = 3）
インサート：TOMT100404PDER-MJ
材種 ：AH3135
被削材 ：S55C（200 HB）
切削速度 ：Vc = 150 m/min
切削幅 ：ae = 32 mm
機械 ：立形 M/C, BT50


  • 高い信頼性
    大径ねじと"SS-FIT"技術の採用により、クランプ剛性の大幅アップ


■ねじサイズ

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 製品仕様3
ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 製品仕様4
  • ラフィングタイプを設定
ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 製品仕様5


加工領域の比較
びびりに強く、また低抵抗なため、広い加工領域を実現
NMJチップブレーカの使用で、別次元の加工領域に！



■加工領域の比較

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 製品仕様6

カッタ：TLA15R080L070M31.7-04M （φ80 mm, z = 4）
インサート：TOMT150608PDER-NMJ, TOMT150608PDER-MJ
材種：AH3135
被削材：SCM440（270HB）
切削速度：Vc = 100 m/min
切込み：ap = 55 mm
切削油：乾式
機械：立形 M/C, BT50,  主軸動力 37kW

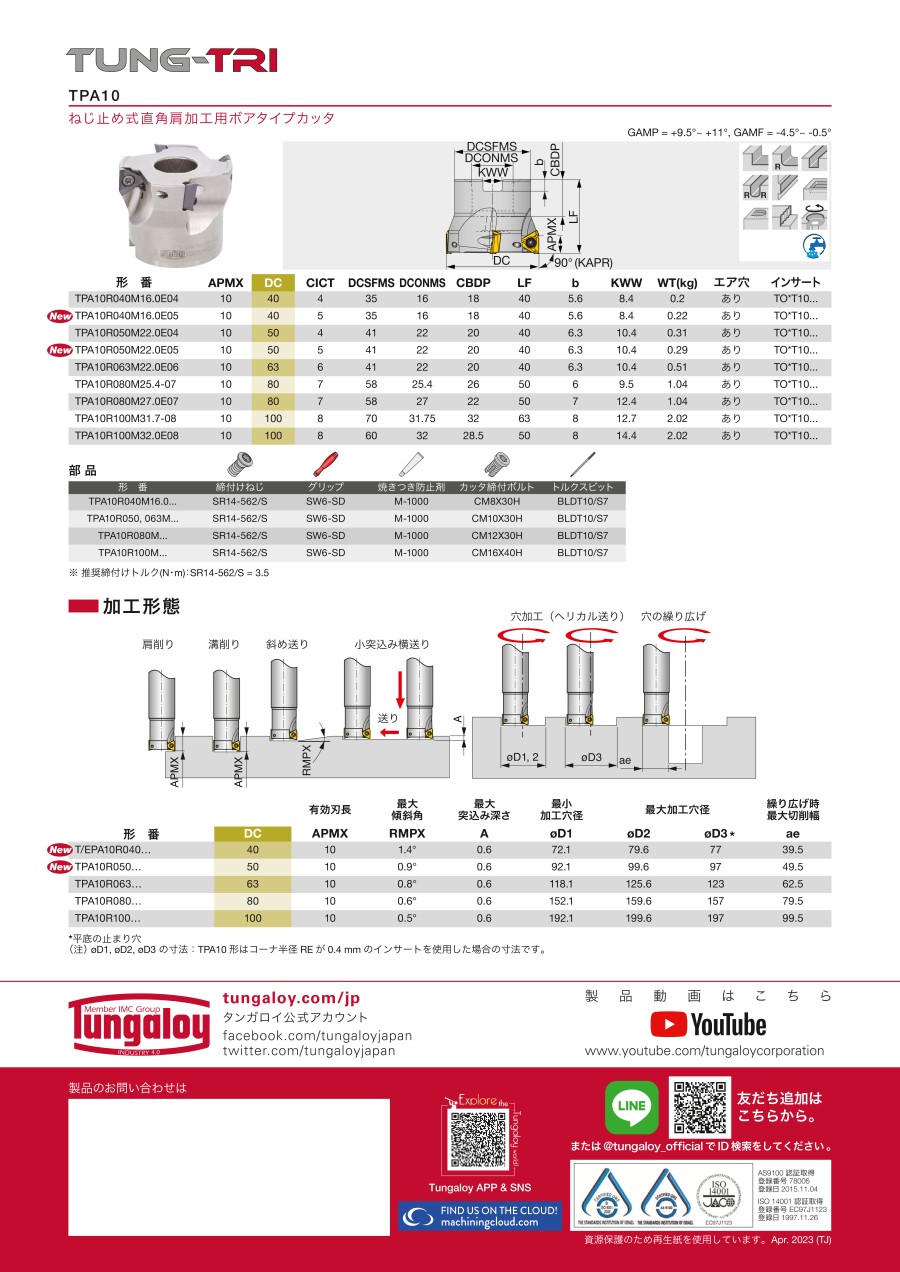

外形図

ねじ止め式高精度壁面加工用 ボアタイプカッタ、TO*T10形インサート使用

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 外形図

GAMP = +9.5°～ +11°,GAMF = -4.5°～ -0.5°

※ 推奨締付けトルク（N・m）：SR14-562/S=3.5

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

ねじ止め式高精度壁面加工用 正面フライスカッタ TPA10 推奨切削条件表
  • NMJブレーカの使用時は切りくず厚みが0.15mmを超えないようにご注意ください。
  • 切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
  • 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、刃当り送り fz を下限側に設定してください。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。切込みや切削幅、工具突き出し量が大きい場合は、Vc , fz を下限側に設定し、機械の動力、振動などを見極めてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    TPA10R040M16.0E04
    TPA10R040M16.0E05
    TPA10R050M22.0E04
    TPA10R050M22.0E05
    TPA10R063M22.0E06

    刃径 D

    (φ)

    刃数

    (枚)

    寸法 b

    (mm)

    寸法 DCSFMS

    トラスココード

    寸法 CBDP

    (mm)

    寸法 DCONMS

    (mm)

    寸法 KWW

    (mm)

    CADデータ有無

    (2D/3D)

    カッタ締付けボルト

    		最小発注数量
    40
    4
    5.6
    35mm
    710-2755
    18
    16
    8.4
    2D/3D
    CM8X30H
    1個
    40
    5
    5.6
    35mm
    -
    18
    16
    8.4
    -
    CM8X30H
    1個
    50
    4
    6.3
    41mm
    710-2208
    20
    22
    10.4
    2D/3D
    CM10X30H
    1個
    50
    5
    6.3
    41mm
    -
    20
    22
    10.4
    -
    CM10X30H
    1個
    63
    6
    6.3
    41mm
    710-2216
    20
    22
    10.4
    2D/3D
    CM10X30H
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    44,681円
    ( 49,149円 )
    1日目
    49,393円
    ( 54,332円 )
    1日目
    45,194円
    ( 49,713円 )
    1日目
    49,843円
    ( 54,827円 )
    1日目
    56,074円
    ( 61,681円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 直角肩加工用ボアタイプカッタ リード角：90°。
    【特長】
    ・3コーナインサート採用
    ・独自の逃げ面形状で、加工中のビビリを抑制
    ・汎用のMJ形に加え、チップスプリッタを持つNMJ形インサートを設定
    【用途】
    ・荒加工から仕上げ加工まで幅広く対応

    ご注意

    • カッタ本体には、チップは付属しておりません。
      商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
