タンガロイ

外部給油用スリーブ JBBS形

外部給油用スリーブ JBBS形
通常単価(税別)
24,375円～27,981円
税込単価
26,813円～30,779円
通常出荷日：1日目～3日目

内径加工用ソリッドバーシリーズ TinyMini-Turn用スリーブ。【特長】・全てのTinyMini...

詳細を確認
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

内径用ホルダ スリーブ BLC形 （丸シャンクタイプ）

タンガロイ

内径用ホルダ スリーブ BLC形 （丸シャンクタイプ）
通常価格(税別)： 19,356円 (税込価格：21,292円)

通常出荷日：在庫品1日目

よく一緒に見られています

内部給油用スリーブ JBBS-C

タンガロイ

内部給油用スリーブ JBBS-C
通常価格(税別)： 24,375円 (税込価格：26,813円)

通常出荷日：1 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

■スリーブ両端使用可能タイプ

特長

【特長】

  • 位置決めストッパにより、優れた工具の繰り返し取付け精度を実現。
  • 1本のスリーブで2種類のシャンク径4mm、7mmの取り付けが可能。
  • 斜め45度方向から工具をクランプするため、刃物台レイアウトに関わらず機上での工具交換が可能。

油穴付き

【油穴付き】

  • 内部給油により切削油を加工箇所に的確に供給。
  • 極小内径加工でも切りくず排出性が向上。

機上での工具交換が容易
  • 機上での工具交換が容易

外形図

寸法図

型番リスト

表示件数
  • 1
    • 型番
    JBBS12-4-4
    JBBS14-4-4
    JBBS16-4-7
    JBBS19-4-7
    JBBS20-4-7
    JBBS22-4-7
    JBBS25-4-7
    JBBS127-4-4
    JBBS159-4-7
    JBBS254-4-7

    寸法 φDs

    (mm)

    寸法 h

    (mm)

    部品型番

    		最小発注数量
    12
    10.3
    JBBS12-4-4
    1個
    14
    12
    JBBS14-4-4
    1個
    16
    15
    JBBS16-4-7
    1個
    19.05
    17.2
    JBBS19-4-7
    1個
    20
    18
    JBBS20-4-7
    1個
    22
    20
    JBBS22-4-7
    1個
    25
    23
    JBBS25-4-7
    1個
    12.7
    11.6
    JBBS127-4-4
    1個
    15.875
    14
    JBBS159-4-7
    1個
    25.4
    23.4
    JBBS254-4-7
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,375円
    ( 26,813円 )
    1日目
    24,375円
    ( 26,813円 )
    1日目
    24,375円
    ( 26,813円 )
    3日目
    24,375円
    ( 26,813円 )
    1日目
    24,375円
    ( 26,813円 )
    1日目
    27,981円
    ( 30,779円 )
    1日目
    27,981円
    ( 30,779円 )
    1日目
    24,375円
    ( 26,813円 )
    1日目
    24,375円
    ( 26,813円 )
    1日目
    27,981円
    ( 30,779円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    内径加工用ソリッドバーシリーズ TinyMini-Turn用スリーブ。
    【特長】
    ・全てのTinyMiniTurnシリーズソリッドバーに適用。
    ・Φ12～25.4（シャンク径：12～25.4mm）を設定。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

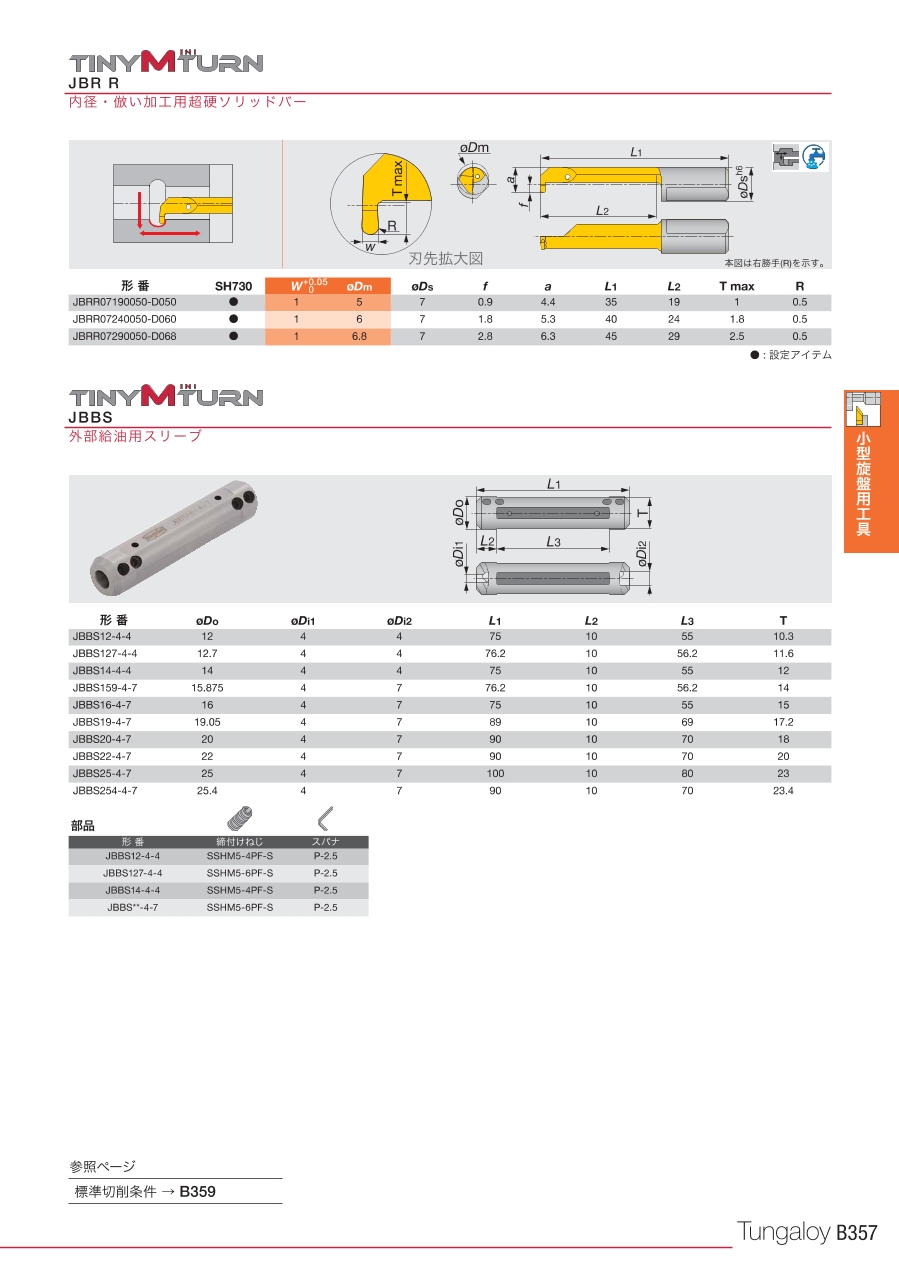

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
