タンガロイ

内径加工用バイト MiniForce-Turn A／E-SWLXR／L形

内径加工用バイト MiniForce-Turn A／E-SWLXR／L形
通常単価(税別)
13,286円～107,325円特別価格
税込単価
14,615円～118,058円特別価格
一部SALE 2026.12.31まで
通常出荷日：在庫品1日目～1日目一部当日出荷可能

ねじ止め式 内径加工用工具 アプローチ角：95° 両面ポジタイプインサート使用。【特長】・画期的な両面...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

内径加工用バイト StreamJetBar SCLCR／L形

タンガロイ

内径加工用バイト StreamJetBar SCLCR／L形
通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：在庫品1日目

よく一緒に見られています

S形 ネガ/スクリューオン式 SDXXR/L

タンガロイ

S形 ネガ/スクリューオン式 SDXXR/L
通常価格(税別)： 13,286円 (税込価格：14,615円)

通常出荷日：1 日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

■ホルダ

  • ダブテール形状（くさび）で強固にクランプ
内径加工用バイト MiniForce-Turn A/E-SWLXR/L形 製品特長1
  • 外径切削
内径加工用バイト MiniForce-Turn A/E-SWLXR/L形
  • 内径切削
内径加工用バイト MiniForce-Turn A/E-SWLXR/L形 製品特長3

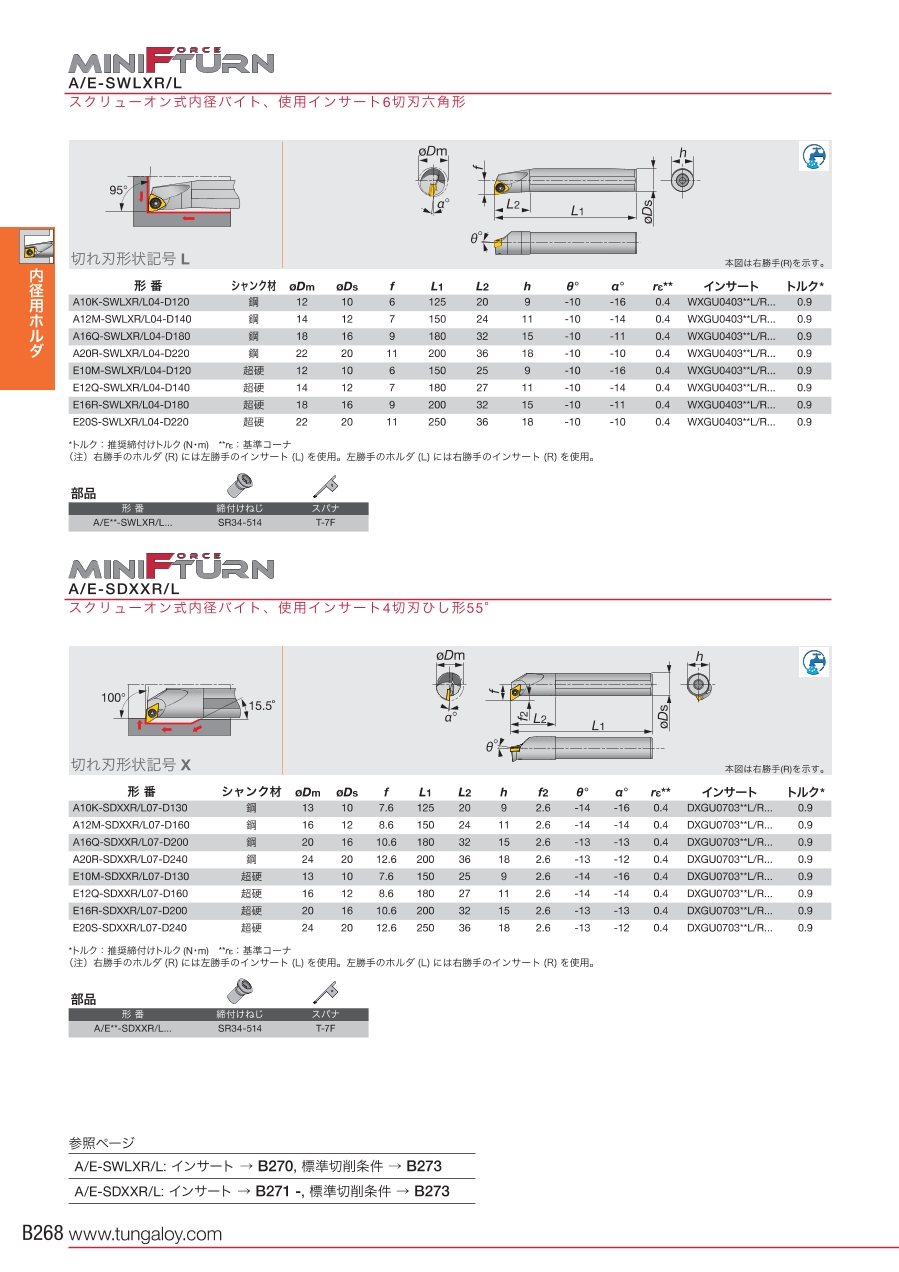

外形図

  • スクリューオン式内径バイト
  • 使用インサート6切刃六角形
内径加工用バイト MiniForce-Turn A/E-SWLXR/L形 外形図
切れ刃形状記号 L
本図は右勝手（R）を示す。

（注）右勝手のホルダ（R）には左勝手のインサート（L）を使用。左勝手のホルダ（L）には右勝手のインサート（R）を使用。

選定サポート情報

20角、25角のオフセット付ホルダを追加

一般外径旋削加工用ホルダは、下記 3 種類の選択が可能

内径加工用バイト MiniForce-Turn A/E-SWLXR/L形 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    A10K-SWLXL04-D120
    A10K-SWLXR04-D120
    A12M-SWLXL04-D140
    A12M-SWLXR04-D140
    A16Q-SWLXL04-D180
    A16Q-SWLXR04-D180
    A20R-SWLXL04-D220
    A20R-SWLXR04-D220
    E10M-SWLXL04-D120
    E10M-SWLXR04-D120
    E12Q-SWLXL04-D140
    E12Q-SWLXR04-D140
    E16R-SWLXL04-D180
    E16R-SWLXR04-D180
    E20S-SWLXL04-D220
    E20S-SWLXR04-D220

    勝手

    最小加工径

    (mm)

    突き出し長さ（L/D)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク材質

    トラスココード

    適合チップ

    		最小発注数量
    左
    12
    3
    10
    125
    9
    鋼
    711-1576
    WXGU0403**R...
    1個
    右
    12
    3
    10
    125
    9
    鋼
    704-0024
    WXGU0403**L...
    1個
    左
    14
    3
    12
    150
    11
    鋼
    711-5342
    WXGU0403**R...
    1個
    右
    14
    3
    12
    150
    11
    鋼
    704-0041
    WXGU0403**L...
    1個
    左
    18
    3
    16
    180
    15
    鋼
    711-6993
    WXGU0403**R...
    1個
    右
    18
    3
    16
    180
    15
    鋼
    704-0067
    WXGU0403**L...
    1個
    左
    22
    3
    20
    200
    18
    鋼
    711-7141
    WXGU0403**R...
    1個
    右
    22
    3
    20
    200
    18
    鋼
    705-4700
    WXGU0403**L...
    1個
    左
    12
    5
    10
    150
    9
    超硬
    711-5474
    WXGU0403**R...
    1個
    右
    12
    5
    10
    150
    9
    超硬
    704-2124
    WXGU0403**L...
    1個
    左
    14
    5
    12
    180
    11
    超硬
    711-7370
    WXGU0403**R...
    1個
    右
    14
    5
    12
    180
    11
    超硬
    704-2141
    WXGU0403**L...
    1個
    左
    18
    5
    16
    200
    15
    超硬
    711-7434
    WXGU0403**R...
    1個
    右
    18
    5
    16
    200
    15
    超硬
    704-2167
    WXGU0403**L...
    1個
    左
    22
    5
    20
    250
    18
    超硬
    711-8104
    WXGU0403**R...
    1個
    右
    22
    5
    20
    250
    18
    超硬
    711-8112
    WXGU0403**L...
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,286円
    ( 14,615円 )
    1日目
    13,286円11,293円
    ( 12,422円 )
    在庫品1日目当日出荷可能
    13,286円
    ( 14,615円 )
    1日目
    13,286円
    ( 14,615円 )
    1日目
    13,507円
    ( 14,858円 )
    1日目
    13,507円
    ( 14,858円 )
    1日目
    17,529円
    ( 19,282円 )
    1日目
    17,529円
    ( 19,282円 )
    1日目
    41,254円
    ( 45,379円 )
    1日目
    41,254円
    ( 45,379円 )
    1日目
    46,217円
    ( 50,839円 )
    1日目
    46,217円
    ( 50,839円 )
    1日目
    59,315円
    ( 65,247円 )
    1日目
    70,026円
    ( 77,029円 )
    1日目
    107,325円
    ( 118,058円 )
    1日目
    107,325円
    ( 118,058円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 内径加工用工具 アプローチ角：95° 両面ポジタイプインサート使用。
    【特長】
    ・画期的な両面ポジタイプインサートを使用、高いインサート剛性を誇るMiniForce-Turnシリーズ。
    ・両面仕様インサートでも、Φ12（最小加工径12mm）を実現。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
