タンガロイ

外径用加工用バイト ダブルクランプ式 C-ACLNR/L

外径用加工用バイト ダブルクランプ式 C-ACLNR/L
通常単価(税別)
23,364円～76,645円
税込単価
25,700円～84,310円
通常出荷日：1日目

アプローチ角95°の外径用ホルダ。【特長】・高剛性クランプシステムTungCapは独創的なテーパと2面...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

外径用加工用バイト ダブルクランプ式 C-ADJNR/L

タンガロイ

外径用加工用バイト ダブルクランプ式 C-ADJNR/L
通常価格(税別)： 23,364円 (税込価格：25,700円)

通常出荷日：1 日目

よく一緒に見られています

レバーロック式バイト C-PDJNR/L

タンガロイ

レバーロック式バイト C-PDJNR/L
通常価格(税別)： 29,507円 (税込価格：32,458円)

通常出荷日：1 日目

未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

外観図

A形ネガダブルクランプ式C-ACLNR/Lの外観

高能率加工

  • ポリゴンテーパとフランジ端面の2面拘束により高いクランプ剛性を実現
  • 高能率、高精度、高品位加工が可能


ダウンタイム削減

  • 同一工具交換時の繰り返し刃先位置精度は±2μm以内
  • 計測、工具の取付け、インサート交換時間を短縮

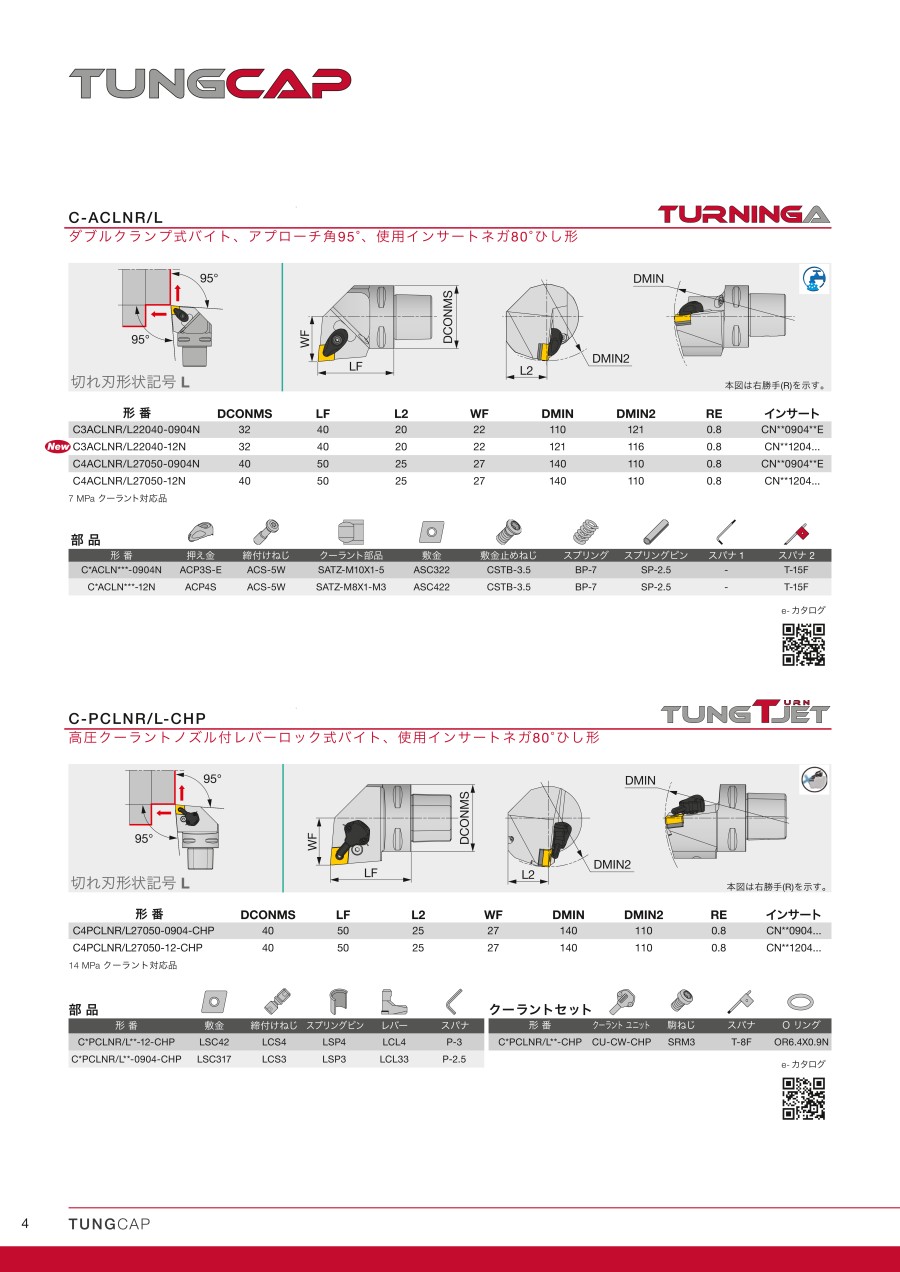

外形図

外径用加工用バイト ダブルクランプ式 C-ACLNR/L 外形図-1

切れ刃形状記号L

外径用加工用バイト ダブルクランプ式 C-ACLNR/L 外形図-2

本図は右勝手（R）を示す。

規格表

型番R/LDCONMSLFL2WFDMINDMIN2REインサート
C3ACLNR22040-0904NR324020221101210.8CN**0904**E
C3ACLNL22040-0904NL324020221101210.8CN**0904**E
C3ACLNR22040-12NR324020221211160.8CN**1204…
C3ACLNL22040-12NL324020221211160.8CN**1204…
C4ACLNR27050-0904NR405025271401100.8CN**0904**E
C4ACLNL27050-0904NL405025271401100.8CN**0904**E
C4ACLNR27050-12NR405025271401100.8CN**1204…
C4ACLNL27050-12NL405025271401100.8CN**1204…
C5ACLNR35060-12NR506032351651100.8CN**1204…
C5ACLNL35060-12NL506032351651100.8CN**1204…
C6ACLNR45065-0904NR636535451901100.8CN**0904**E
C6ACLNL45065-0904NL636535451901100.8CN**0904**E
C6ACLNR45065-12NR636541451901100.8CN**1204…
C6ACLNL45065-12NL636541451901100.8CN**1204…
C6ACLNR45065-16NR636541451901251.2CN**1606…
C6ACLNL45065-16NL636541451901251.2CN**1606…
C6ACLNR45135-12NR6313541451901100.8CN**1204…

選定サポート情報

部品

注意・禁止事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数
  • 1
    • 型番
    C3ACLNL22040-0904N
    C3ACLNL22040-12N
    C3ACLNR22040-0904N
    C3ACLNR22040-12N
    C4ACLNL27050-0904N
    C4ACLNL27050-12N
    C4ACLNR27050-0904N
    C4ACLNR27050-12N
    C5ACLNL35060-12N
    C5ACLNR35060-12N
    C6ACLNL45065-0904N
    C6ACLNL45065-12N
    C6ACLNL45065-16N
    C6ACLNR45065-0904N
    C6ACLNR45065-12N
    C6ACLNR45065-16N
    C6ACLNR45135-12N

    適合チップ形状

    適合チップ切れ刃長

    勝手

    切込み角

    油穴（オイルホール）

    全長

    (mm)

    シャンク材質

    適合チップ

    クランプ駒

    クランプねじ

    シート止めねじ

    スパナ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・ｍ)

    シート

    CADタイプ

    		最小発注数量
    C（80°ひし形）
    09
    左
    L：95°（オフセットあり）
    ○
    40
    鋼
    CN□0904□E
    ACP3S-E
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC322
    2D/3D
    1個
    C（80°ひし形）
    12
    左
    L：95°（オフセットあり）
    ○
    40
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    -
    1個
    C（80°ひし形）
    09
    右
    L：95°（オフセットあり）
    ○
    40
    鋼
    CN□0904□E
    ACP3S-E
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC322
    2D/3D
    1個
    C（80°ひし形）
    12
    右
    L：95°（オフセットあり）
    ○
    40
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    -
    1個
    C（80°ひし形）
    09
    左
    L：95°（オフセットあり）
    ○
    50
    鋼
    CN□0904□E
    ACP3S-E
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC322
    2D/3D
    1個
    C（80°ひし形）
    12
    左
    L：95°（オフセットあり）
    ○
    50
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    2D/3D
    1個
    C（80°ひし形）
    09
    右
    L：95°（オフセットあり）
    ○
    50
    鋼
    CN□0904□E
    ACP3S-E
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC322
    2D/3D
    1個
    C（80°ひし形）
    12
    右
    L：95°（オフセットあり）
    ○
    50
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    2D/3D
    1個
    C（80°ひし形）
    12
    左
    L：95°（オフセットあり）
    ○
    60
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    2D/3D
    1個
    C（80°ひし形）
    12
    右
    L：95°（オフセットあり）
    ○
    60
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    2D/3D
    1個
    C（80°ひし形）
    09
    左
    L：95°（オフセットあり）
    ○
    65
    鋼
    CN□0904□E
    ACP3S-E
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC322
    2D/3D
    1個
    C（80°ひし形）
    12
    左
    L：95°（オフセットあり）
    ○
    65
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    2D/3D
    1個
    C（80°ひし形）
    16
    左
    L：95°（オフセットあり）
    ○
    65
    鋼
    CN□1606□
    ACP5S
    ACS-6W
    CSTB-5
    KEYV-T20
    1.2mm
    -
    ASC533
    -
    1個
    C（80°ひし形）
    09
    右
    L：95°（オフセットあり）
    ○
    65
    鋼
    CN□0904□E
    ACP3S-E
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC322
    2D/3D
    1個
    C（80°ひし形）
    12
    右
    L：95°（オフセットあり）
    ○
    65
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    2D/3D
    1個
    C（80°ひし形）
    16
    右
    L：95°（オフセットあり）
    ○
    65
    鋼
    CN□1606□
    ACP5S
    ACS-6W
    CSTB-5
    KEYV-T20
    1.2mm
    -
    ASC533
    -
    1個
    C（80°ひし形）
    12
    右
    L：95°（オフセットあり）
    ○
    135
    鋼
    CN□1204□
    ACP4S
    ACS-5W
    CSTB-3.5
    T-15F
    0.8mm
    -
    ASC422
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,738円
    ( 26,112円 )
    1日目
    25,700円
    ( 28,270円 )
    1日目
    23,738円
    ( 26,112円 )
    1日目
    25,700円
    ( 28,270円 )
    1日目
    23,364円
    ( 25,700円 )
    1日目
    23,364円
    ( 25,700円 )
    1日目
    23,364円
    ( 25,700円 )
    1日目
    23,364円
    ( 25,700円 )
    1日目
    25,990円
    ( 28,589円 )
    1日目
    25,990円
    ( 28,589円 )
    1日目
    29,862円
    ( 32,848円 )
    1日目
    29,862円
    ( 32,848円 )
    1日目
    33,898円
    ( 37,288円 )
    1日目
    29,862円
    ( 32,848円 )
    1日目
    29,862円
    ( 32,848円 )
    1日目
    33,898円
    ( 37,288円 )
    1日目
    76,645円
    ( 84,310円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    アプローチ角95°の外径用ホルダ。
    【特長】
    ・高剛性クランプシステムTungCapは独創的なテーパと2面拘束機構により優れた曲げ剛性と繰り返し刃先位置精度を提供します
    ・クランプ形状：ダブルクランプ
    ・使用インサート：CN□1204□、CN□0904□E、CN□1606□
    ・すくい角：ネガ
    ・複合加工機やNC旋盤での高精度、高能率加工に対応する、PSC互換のポリゴンカップリングを備えたツーリングシステム

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
