タンガロイ

サイドカッタ ASN/TSN用インサート

サイドカッタ ASN/TSN用インサート
通常単価(税別)
1,891円～2,429円
税込単価
2,080円～2,672円
通常出荷日：1日目～2日目

ASN/TSN形用のインサート。【特長】・両面仕様インサート・4コーナ使用可能・MJ形ブレーカを設定・...

詳細を確認
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

ASN10R/TSN10R用

タンガロイ

ASN10R/TSN10R用
通常価格(税別)： 1,915円 (税込価格：2,107円)

通常出荷日：1 日目

よく一緒に見られています

ASW/TSW WNGU用

タンガロイ

ASW/TSW WNGU用
通常価格(税別)： 1,923円 (税込価格：2,115円)

通常出荷日：1 日目

未確定：候補が78型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

●特長的なインサート
・強靭な切れ刃で信頼性に優れる

サイドカッタ ASN12R／TSN12R用インサート 製品仕様

AH120

  • 耐摩耗性と耐欠損性のバランスに優れる材種
  • 鋼、ステンレス鋼、鋳鉄の一般的な加工に最適

AH140

  • 耐欠損性に優れる材種
  • ステンレス鋼の転削加工に最適

AH725

  • 耐摩耗性と耐チッピング性のバランスに優れる材種
  • 鋼やステンレス鋼の汎用的な加工に最適

AH3135

  • 高い耐欠損性を誇る
  • 汎用的な切削条件での鋼、ステンレス鋼の加工に最適

性能・試験情報

●工具寿命の比較
強靭な切れ刃を備えたインサート

サイドカッタ ASN12R／TSN12R用インサート 性能試験情報

外形図

サイドカッタ ASN12R／TSN12R用インサート 外形図

使用方法・使用事例

使用方法

インサート取付け・取外し

・取付け

サイドカッタ ASN12R／TSN12R用インサート 使用方法1


・取外し

サイドカッタ ASN12R／TSN12R用インサート 使用方法2

SSG01/02 形
穴部に付属スパナを差し込み、矢印の方向にスパナを倒してください。

サイドカッタ ASN12R／TSN12R用インサート 使用方法3

SSG03/04 形
穴部に付属スパナを差し込み、矢印の方向にスパナを回してください。

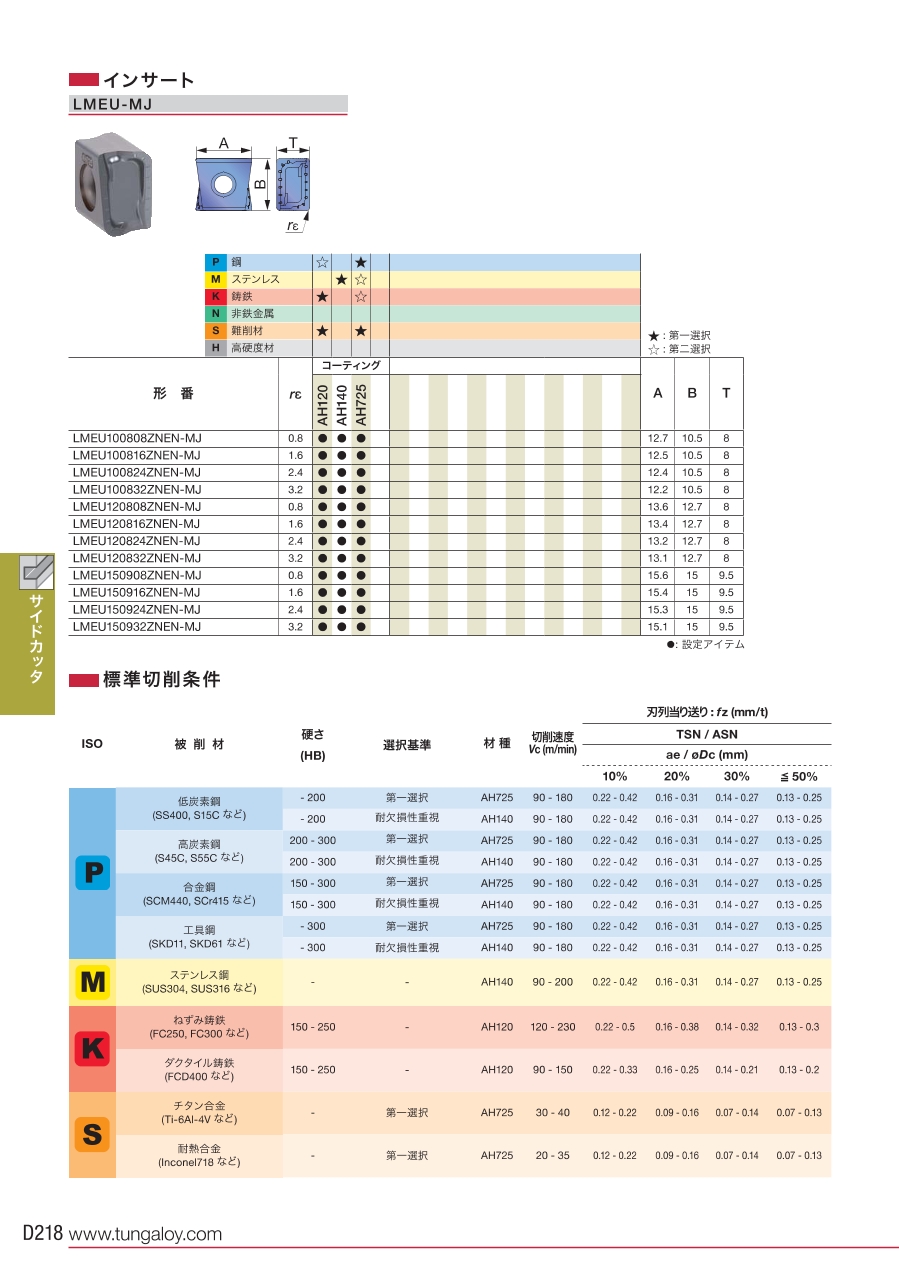

推奨切削条件

推奨切削条件表

サイドカッタ ASN12R／TSN12R用インサート 切削条件表
■切り取り厚み"t"
fzの計算方法
  • 切り取り厚みは"t"はサイドカッタでの溝加工において、最も重要な要因の一つです。
  • したがって、プログラム作成時に必要な刃当たり送り（fz）は、切り取り厚み"t"を元に、右の式から計算してください。
サイドカッタ ASN12R／TSN12R用インサート 計算方法

適用被削材

サイドカッタ ASN12R／TSN12R用インサート適用被削材

★：第一選択／☆：第二選択／●：設定アイテム

選定サポート情報

■製品の位置づけ

サイドカッタ ASN12R／TSN12R用インサート 選定サポート情報

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    LMEU100808ZNEN-MJ-AH3135
    LMEU100808ZNEN-MJ-AH3225
    LMEU100808ZNEN-MJ-AH8015
    LMEU100810ZNEN-MJ-AH120
    LMEU100810ZNEN-MJ-AH3135
    LMEU100816ZNEN-MJ-AH3135
    LMEU100816ZNEN-MJ-AH3225
    LMEU100816ZNEN-MJ-AH8015
    LMEU100820ZNEN-MJ-AH120
    LMEU100820ZNEN-MJ-AH3135
    LMEU100824ZNEN-MJ-AH3135
    LMEU100824ZNEN-MJ-AH3225
    LMEU100824ZNEN-MJ-AH8015
    LMEU100830ZNEN-MJ-AH120
    LMEU100830ZNEN-MJ-AH3135
    LMEU100832ZNEN-MJ-AH3135
    LMEU100832ZNEN-MJ-AH3225
    LMEU100832ZNEN-MJ-AH8015
    LMEU120808ZNEN-MJ-AH120
    LMEU120808ZNEN-MJ-AH140
    LMEU120808ZNEN-MJ-AH3135
    LMEU120808ZNEN-MJ-AH3225
    LMEU120808ZNEN-MJ-AH725
    LMEU120808ZNEN-MJ-AH8015
    LMEU120816ZNEN-MJ-AH120
    LMEU120816ZNEN-MJ-AH140
    LMEU120816ZNEN-MJ-AH3135
    LMEU120816ZNEN-MJ-AH3225
    LMEU120816ZNEN-MJ-AH725
    LMEU120816ZNEN-MJ-AH8015
    LMEU120820ZNEN-MJ-AH120
    LMEU120820ZNEN-MJ-AH3135
    LMEU120824ZNEN-MJ-AH120
    LMEU120824ZNEN-MJ-AH140
    LMEU120824ZNEN-MJ-AH3135
    LMEU120824ZNEN-MJ-AH3225
    LMEU120824ZNEN-MJ-AH725
    LMEU120824ZNEN-MJ-AH8015
    LMEU120830ZNEN-MJ-AH120
    LMEU120830ZNEN-MJ-AH3135
    LMEU120832ZNEN-MJ-AH120
    LMEU120832ZNEN-MJ-AH140
    LMEU120832ZNEN-MJ-AH3135
    LMEU120832ZNEN-MJ-AH3225
    LMEU120832ZNEN-MJ-AH725
    LMEU120832ZNEN-MJ-AH8015
    LMEU150908ZNEN-MJ-AH120
    LMEU150908ZNEN-MJ-AH140
    LMEU150908ZNEN-MJ-AH3135
    LMEU150908ZNEN-MJ-AH3225
    LMEU150908ZNEN-MJ-AH725
    LMEU150908ZNEN-MJ-AH8015
    LMEU150916ZNEN-MJ-AH120
    LMEU150916ZNEN-MJ-AH140
    LMEU150916ZNEN-MJ-AH3135
    LMEU150916ZNEN-MJ-AH3225
    LMEU150916ZNEN-MJ-AH725
    LMEU150916ZNEN-MJ-AH8015
    LMEU150920ZNEN-MJ-AH120
    LMEU150920ZNEN-MJ-AH3135

    被削材

    材種

    トラスココード

    寸法 IC

    (mm)

    寸法 RE

    (mm)

    寸法 S

    (mm)

    CADデータ有無

    (2D/3D)

    寸法 INSL

    (mm)

    		最小発注数量
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    0.8
    8
    -
    12.7
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    10.5
    0.8
    8
    -
    12.7
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    10.5
    0.8
    8
    -
    12.7
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    -
    10.5
    1
    8
    -
    12.7
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    1
    8
    -
    12.7
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    1.6
    8
    -
    12.5
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    10.5
    1.6
    8
    -
    12.5
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    10.5
    1.6
    8
    -
    12.5
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    -
    10.5
    2
    8
    -
    12.4
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    2
    8
    -
    12.4
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    2.4
    8
    -
    12.4
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    10.5
    2.4
    8
    -
    12.4
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    10.5
    2.4
    8
    -
    12.4
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    -
    10.5
    3
    8
    -
    12.2
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    3
    8
    -
    12.2
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    10.5
    3.2
    8
    -
    12.2
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    10.5
    3.2
    8
    -
    12.2
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    10.5
    3.2
    8
    -
    12.2
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    709-0251
    12.7
    0.8
    8
    2D/3D
    13.6
    10個
    ステンレス鋼
    AH140
    709-0269
    12.7
    0.8
    8
    2D/3D
    13.6
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    12.7
    0.8
    8
    -
    13.6
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    12.7
    0.8
    8
    -
    13.6
    10個
    難削材
    AH725
    709-0277
    12.7
    0.8
    8
    2D/3D
    13.6
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    12.7
    0.8
    8
    -
    13.6
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    709-0285
    12.7
    1.6
    8
    -
    13.4
    10個
    ステンレス鋼
    AH140
    709-0293
    12.7
    1.6
    8
    -
    13.4
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    12.7
    1.6
    8
    -
    13.4
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    12.7
    1.6
    8
    -
    13.4
    10個
    難削材
    AH725
    709-0307
    12.7
    1.6
    8
    -
    13.4
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    12.7
    1.6
    8
    -
    13.4
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    -
    12.7
    2
    8
    -
    13.3
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    12.7
    2
    8
    -
    13.3
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    709-0315
    12.7
    2.4
    8
    -
    13.2
    10個
    ステンレス鋼
    AH140
    709-0323
    12.7
    2.4
    8
    -
    13.2
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    12.7
    2.4
    8
    -
    13.2
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    12.7
    2.4
    8
    -
    13.2
    10個
    難削材
    AH725
    709-0331
    12.7
    2.4
    8
    -
    13.2
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    12.7
    2.4
    8
    -
    13.2
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    -
    12.7
    3
    8
    -
    13.1
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    12.7
    3
    8
    -
    13.1
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    709-0340
    12.7
    3.2
    8
    2D
    13.1
    10個
    ステンレス鋼
    AH140
    709-0358
    12.7
    3.2
    8
    2D
    13.1
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    12.7
    3.2
    8
    -
    13.1
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    12.7
    3.2
    8
    -
    13.1
    10個
    難削材
    AH725
    709-0366
    12.7
    3.2
    8
    2D
    13.1
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    12.7
    3.2
    8
    -
    13.1
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    709-0374
    15
    0.8
    9.5
    2D/3D
    15.6
    10個
    ステンレス鋼
    AH140
    709-0382
    15
    0.8
    9.5
    2D/3D
    15.6
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    15
    0.8
    9.5
    -
    15.6
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    15
    0.8
    9.5
    -
    15.6
    10個
    難削材
    AH725
    709-0391
    15
    0.8
    9.5
    2D/3D
    15.6
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    15
    0.8
    9.5
    -
    15.6
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    709-0404
    15
    1.6
    9.5
    -
    15.4
    10個
    ステンレス鋼
    AH140
    709-0412
    15
    1.6
    9.5
    -
    15.4
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    15
    1.6
    9.5
    -
    15.4
    10個
    鋼 / ステンレス鋼
    AH3225
    -
    15
    1.6
    9.5
    -
    15.4
    10個
    難削材
    AH725
    709-0421
    15
    1.6
    9.5
    -
    15.4
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH8015
    -
    15
    1.6
    9.5
    -
    15.4
    10個
    鋳鉄 / 難削材 / 高硬度材
    AH120
    -
    15
    2
    9.5
    -
    15.4
    10個
    鋼 / ステンレス鋼 / 難削材
    AH3135
    -
    15
    2
    9.5
    -
    15.4
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,891円
    ( 2,080円 )
    1日目
    2,107円
    ( 2,318円 )
    2日目
    2,107円
    ( 2,318円 )
    2日目
    1,961円
    ( 2,157円 )
    1日目
    1,961円
    ( 2,157円 )
    1日目
    1,891円
    ( 2,080円 )
    1日目
    2,107円
    ( 2,318円 )
    2日目
    2,107円
    ( 2,318円 )
    2日目
    1,961円
    ( 2,157円 )
    1日目
    1,961円
    ( 2,157円 )
    1日目
    1,891円
    ( 2,080円 )
    1日目
    2,107円
    ( 2,318円 )
    2日目
    2,107円
    ( 2,318円 )
    2日目
    1,961円
    ( 2,157円 )
    1日目
    1,961円
    ( 2,157円 )
    1日目
    1,891円
    ( 2,080円 )
    1日目
    2,107円
    ( 2,318円 )
    2日目
    2,107円
    ( 2,318円 )
    2日目
    2,045円
    ( 2,250円 )
    1日目
    2,045円
    ( 2,250円 )
    1日目
    2,033円
    ( 2,236円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,045円
    ( 2,250円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,045円
    ( 2,250円 )
    1日目
    2,045円
    ( 2,250円 )
    1日目
    2,033円
    ( 2,236円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,045円
    ( 2,250円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,103円
    ( 2,313円 )
    1日目
    2,103円
    ( 2,313円 )
    1日目
    2,045円
    ( 2,250円 )
    1日目
    2,045円
    ( 2,250円 )
    1日目
    2,033円
    ( 2,236円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,045円
    ( 2,250円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,103円
    ( 2,313円 )
    1日目
    2,103円
    ( 2,313円 )
    1日目
    2,045円
    ( 2,250円 )
    1日目
    2,045円
    ( 2,250円 )
    1日目
    2,033円
    ( 2,236円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,045円
    ( 2,250円 )
    1日目
    2,264円
    ( 2,490円 )
    2日目
    2,197円
    ( 2,417円 )
    1日目
    2,197円
    ( 2,417円 )
    1日目
    2,185円
    ( 2,404円 )
    1日目
    2,429円
    ( 2,672円 )
    2日目
    2,197円
    ( 2,417円 )
    1日目
    2,429円
    ( 2,672円 )
    2日目
    2,197円
    ( 2,417円 )
    1日目
    2,197円
    ( 2,417円 )
    1日目
    2,185円
    ( 2,404円 )
    1日目
    2,429円
    ( 2,672円 )
    2日目
    2,197円
    ( 2,417円 )
    1日目
    2,429円
    ( 2,672円 )
    2日目
    2,256円
    ( 2,482円 )
    1日目
    2,256円
    ( 2,482円 )
    1日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    ASN/TSN形用のインサート。
    【特長】
    ・両面仕様インサート
    ・4コーナ使用可能
    ・MJ形ブレーカを設定
    ・設定材種：AH120、AH725等
    【材種特長】
    ・『AH3135』高い耐欠損性を誇る、汎用的な切削条件での鋼、ステンレス鋼の加工に最適
    ・『AH120/AH3225』耐摩耗性と耐欠損性のバランスに優れる材種
    ・『AH725』耐摩耗性と耐チッピング性のバランスに優れる材種
    ・『AH140』耐欠損性に優れる材種
    ・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    サイドカッタ ASN/TSN用インサートのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    サイドカッタ ASN/TSN用インサート
    ASN10R/TSN10R用
    TXQ12用チップ
    TACミル TZP12インサート
    TACミル サイドカッタ VSNインサート
    TACミル サイドカッタ VSNEインサート
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格1,891円-1,915円2,104円1,289円3,496円 -2,528円 -
    通常出荷日1日目〜1日目1日目1日目1日目1日目
    形状（型番頭文字）その他L(長方形)S(正方形)A(85°平行四辺形)A(85°平行四辺形)E(75°ひし形)
    逃げ角その他その他その他P(11°）N(0°）N(0°）
    利用可能コーナー数424222
    材種分類コーティングコーティングコーティングコーティング超硬コーティング
    精度EEMMEE
