イスカル

交換式アダプター HGAIR/L,HFAIR/L(-C)

通常単価(税別): 26,952円

税込単価: 29,647円

通常出荷日：2日目

【特長】最小加工径が12から72mmで突き出し長さが6～25の交換式アダプターです。

よく一緒に見られています

通常出荷日：2 日目～

加工用途
内径・通し穴
適合チップ形状
ISO規格外
クランプ方式
ダブルクランプ(D)

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定 14 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

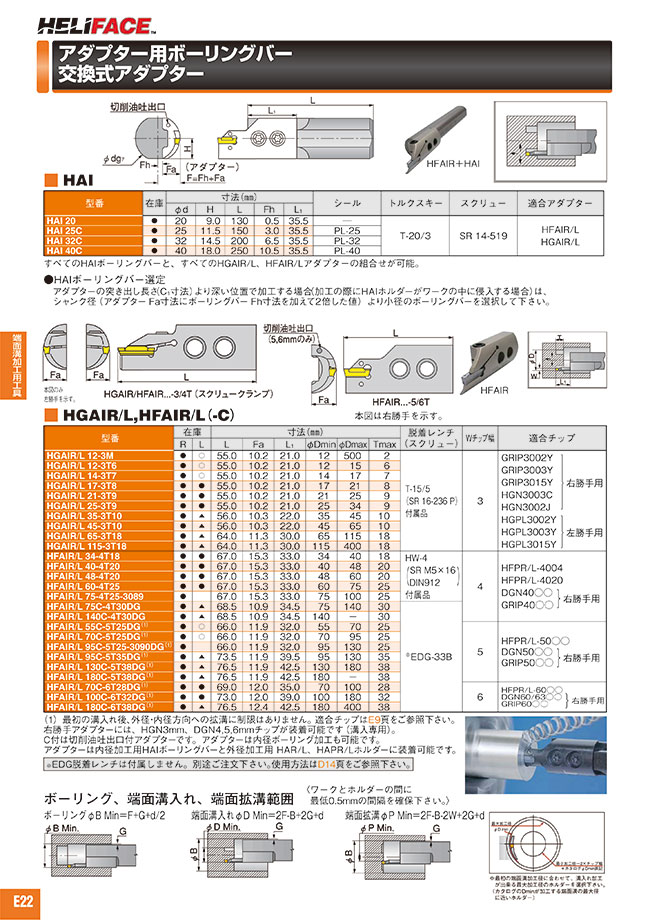

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

勝手
- 右
- 左
油穴（オイルホール）
- ○
最小加工径(mm)
- 12
- 17
- 21
- 25
- 34
- 40
- 48
- 60
- 75
- 95
突き出し長さ（L/D)
- 6
- 8
- 9
- 18
- 20
- 25
トラスココード
- 518-4452
- 518-3413
- 624-4513
- 624-4505
- 624-4491
- 624-4475
- 624-2669
- 624-2634
- 624-2618
- 624-2600
- 624-2596
- 624-2677
タイプ
- HFAIR/L-C-T-DG
- HFAIR/L-T
- HGAIR/L-T
出荷日
すべて
2日以内

型番リスト

表示件数

型番

勝手

油穴（オイルホール）

最小加工径

(mm)

突き出し長さ（L/D)

トラスココード

適合チップ

最小発注数量

左	-	34	18	-	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
左	-	48	20	518-3413	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
左	-	60	25	-	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
右	-	34	18	624-2596	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
右	-	40	20	624-2600	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
右	-	48	20	624-2618	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
右	-	60	25	624-2634	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
右	-	75	25	624-2669	HFPR/L-4004 HFPR/L-4020 DGN40○○右勝手用 GRIP40○○右勝手用	1個
左	-	17	8	-	GRIP3002Y右勝手用 GRIP3003Y右勝手用 GRIP3015Y右勝手用 HGN3003C右勝手用 HGN3002J右勝手用 HGPL3002Y左勝手用 HGPL3003Y左勝手用 HGPL3015Y左勝手用	1個
左	-	21	9	518-4452	GRIP3002Y右勝手用 GRIP3003Y右勝手用 GRIP3015Y右勝手用 HGN3003C右勝手用 HGN3002J右勝手用 HGPL3002Y左勝手用 HGPL3003Y左勝手用 HGPL3015Y左勝手用	1個
右	-	12	6	624-4475	GRIP3002Y右勝手用 GRIP3003Y右勝手用 GRIP3015Y右勝手用 HGN3003C右勝手用 HGN3002J右勝手用 HGPL3002Y左勝手用 HGPL3003Y左勝手用 HGPL3015Y左勝手用	1個
右	-	17	8	624-4491	GRIP3002Y右勝手用 GRIP3003Y右勝手用 GRIP3015Y右勝手用 HGN3003C右勝手用 HGN3002J右勝手用 HGPL3002Y左勝手用 HGPL3003Y左勝手用 HGPL3015Y左勝手用	1個
右	-	21	9	624-4505	GRIP3002Y右勝手用 GRIP3003Y右勝手用 GRIP3015Y右勝手用 HGN3003C右勝手用 HGN3002J右勝手用 HGPL3002Y左勝手用 HGPL3003Y左勝手用 HGPL3015Y左勝手用	1個
右	-	25	9	624-4513	GRIP3002Y右勝手用 GRIP3003Y右勝手用 GRIP3015Y右勝手用 HGN3003C右勝手用 HGN3002J右勝手用 HGPL3002Y左勝手用 HGPL3003Y左勝手用 HGPL3015Y左勝手用	1個

通常単価(税別) (税込単価)	通常出荷日

26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目
26,952円 ( 29,647円 )	2日目

詳細情報

基本情報

【特長】最小加工径が12から72mmで突き出し長さが6～25の交換式アダプターです。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
