ホルダ本体には、チップは付属しておりません。
鋳物加工時、切屑がクランプ部にたまる可能性がある為チップ交換時はご注意下さい。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

型番:

DWLNR2525M08

解除

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

スモウカムヘッド加工径 8.0mm～25.5mm

ペンタカット〈24タイプ〉突切り、溝入れ、多機能加工用（浅溝用）ホルダー

スモウカム（ヘッド交換式ドリルボディ） DCN-5D 加工径 6.0mm～32.9mm

－閉じる

カタログ

商品TOP

カタログ (見開き版)

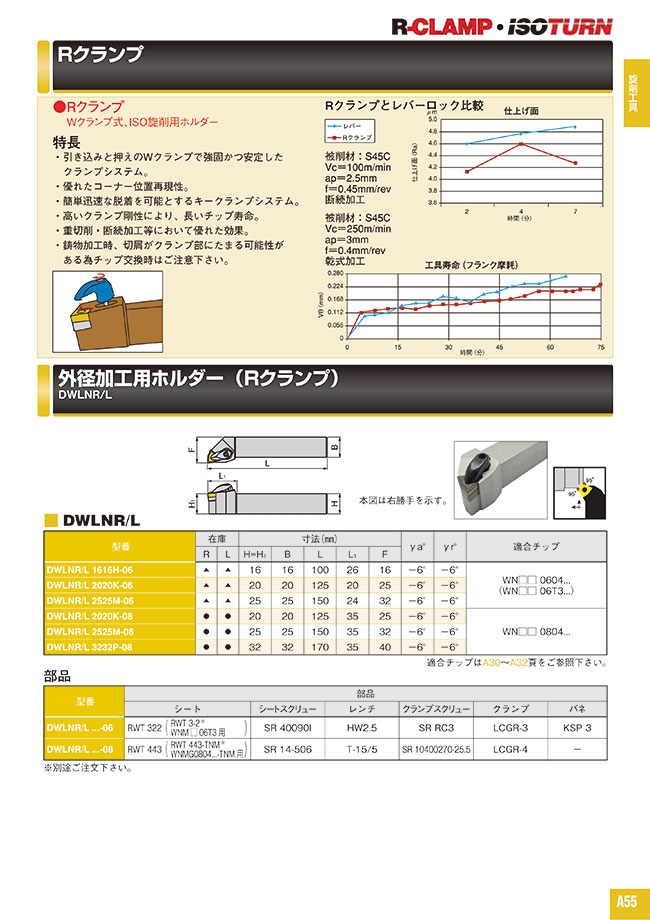

DWLNR2525M08の仕様・寸法情報

加工用途

外径

適合チップ形状

W（六角形）

勝手

右

クランプ方式

クランプオン(C)

シャンク高さ(mm)

シャンク幅(mm)

適合チップ

WN□□ 0804...

クランプねじ

SR 10400270-25.5

シート

RWT 443（ RWT 443-TNM(別途ご注文下さい。)WNMG0804...-TNM 用）

絞り込み条件

タイプ
- DWLNR/L
出荷日
すべて
2日以内

型番リスト

表示件数

型番

DWLNR2525M08

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

12,091円

( 13,300円 )

2日目

詳細情報

基本情報

Wクランプ式、ISO旋削用ホルダー。
【特長】
・引き込みと押えのWクランプで強固かつ安定したクランプシステム。
・優れたコーナー位置再現性。
・簡単迅速な脱着を可能とするキークランプシステム。
・高いクランプ剛性により、長いチップ寿命。

ご注意

ホルダ本体には、チップは付属しておりません。
鋳物加工時、切屑がクランプ部にたまる可能性がある為チップ交換時はご注意下さい。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

外径加工用ホルダー（Rクランプ） DWLNR／Lの型番DWLNR2525M08のページです。型番DWLNR2525M08に関する仕様情報を記載しております。

外径加工用ホルダー（Rクランプ） DWLNR／Lのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品外径加工用ホルダー（Rクランプ） DWLNR／L	PCLN R/L 外径・端面加工	レバーロック式外径加工用バイト PCLNR	レバーロック式外径加工用バイト PDJNR	スクリューオン式外径加工用バイト高圧クーラントノズル付 JSDJ2CR/L-CHP	スクリューオン式外径加工用バイト高圧クーラントノズル付 JSVJ2XR/L-CHP
メーカー	イスカル	京セラ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	12,091円	10,839円	8,765円	8,782円	31,035円 -	31,035円 -
通常出荷日	2日目	2日目	1日目	1日目	1日目	1日目
加工用途	外径	外径 / 端面	外径 / 端面	外径 / 倣い	外径 / 倣い	外径 / 倣い
適合チップ形状	W（六角形）	C（80°ひし形）	C（80°ひし形）	D（55°ひし形）	D（55°ひし形）	V（35°ひし形）
勝手	右	-	右	右	-	-
クランプ方式	クランプオン(C)	ピンロック(P)	ピンロック(P)	ピンロック(P)	スクリューオン(S)	スクリューオン(S)
シャンク高さ(mm)	25	32	20	20	-	-
