イスカル

ペンタカット〈24タイプ〉 突切り、溝入れ、多機能加工用（浅溝用） ホルダー

ペンタカット〈24タイプ〉 突切り、溝入れ、多機能加工用（浅溝用） ホルダー
通常単価(税別)
12,931円～19,951円
税込単価
14,224円～21,946円
通常出荷日：2日目

【特長】・小型24タイプ（最大溝加工深さ6.5mm）と 新製品大型34タイプ（最大溝加工深さ10mm）...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

ペンタカット用ホルダー PCHRS/LS-17

イスカル

ペンタカット用ホルダー PCHRS/LS-17
通常価格(税別)： 12,740円 (税込価格：14,014円)

通常出荷日：1 日目 ～

よく一緒に見られています

ヘリグリップ 外径加工用一体型ホルダー

イスカル

ヘリグリップ 外径加工用一体型ホルダー
通常価格(税別)： 15,231円 (税込価格：16,754円)

通常出荷日：2 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

用途

  • 突切
  • 浅溝入
  • 旋削
型番寸法（mm）スクリュートルクスキー適合チップ
H=H1BFLH4
PCHR/L 10-2410108.51206PCHR用
SR16-212-01397

PCHL用
SR16-212-01397L		T-2010/5PENTA 24…
PCHR/L 12-24121210.51204
PCHR/L 16-24161614.5120-
PCHR/L 20-24202018.5120-
PCHR/L 25-24252523.5135-

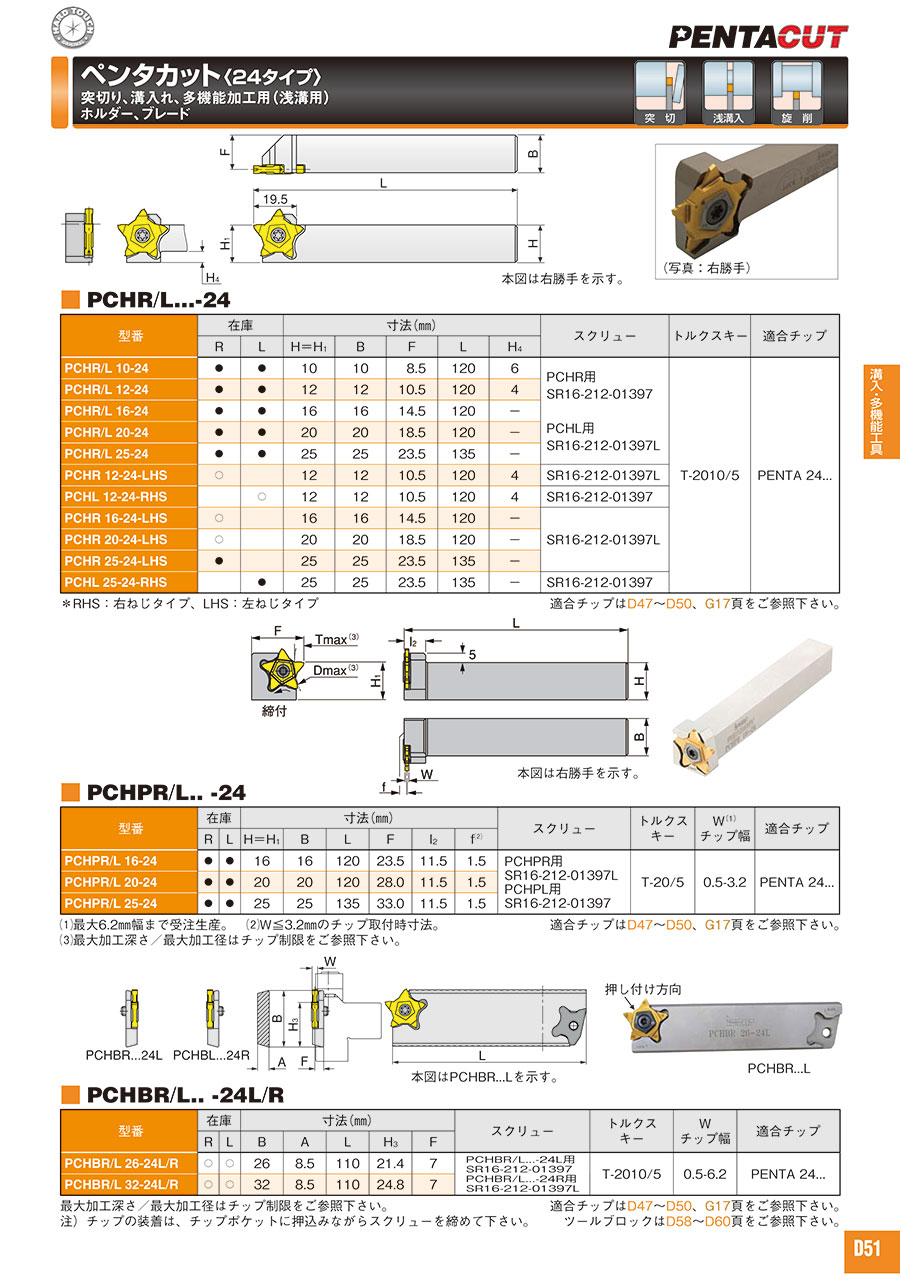

外形図

ペンタカット〈24タイプ〉 突切り、溝入れ、多機能加工用（浅溝用） ホルダー 外形図01

本図は右勝手を示す。

型番リスト

表示件数
  • 1
    • 型番
    PCHL1024
    PCHL1224
    PCHL1624
    PCHL2024
    PCHL2524
    PCHR1024
    PCHR1224
    PCHR1624
    PCHR2024
    PCHR2524

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    		最小発注数量
    左
    10
    10
    625-3334
    1個
    左
    12
    12
    625-3342
    1個
    左
    16
    16
    625-3351
    1個
    左
    20
    20
    625-3369
    1個
    左
    25
    25
    625-3377
    1個
    右
    10
    10
    625-3385
    1個
    右
    12
    12
    625-3393
    1個
    右
    16
    16
    625-3407
    1個
    右
    20
    20
    625-3415
    1個
    右
    25
    25
    625-3423
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,931円
    ( 14,224円 )
    2日目
    13,199円
    ( 14,519円 )
    2日目
    13,174円
    ( 14,491円 )
    2日目
    16,625円
    ( 18,288円 )
    2日目
    19,708円
    ( 21,679円 )
    2日目
    12,931円
    ( 14,224円 )
    2日目
    14,305円
    ( 15,736円 )
    2日目
    14,770円
    ( 16,247円 )
    2日目
    16,625円
    ( 18,288円 )
    2日目
    19,951円
    ( 21,946円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・小型24タイプ（最大溝加工深さ6.5mm）と 新製品大型34タイプ（最大溝加工深さ10mm）を レパートリー。
    ・5コーナー使いチップ。
    ・ホルダー左右から機上にて簡単迅速にチップ交換が可能。
    ・チップ全面サポートにより良好な仕上げ面と高い安定性。
    ・4種の加工を実現。高精度溝入れ加工、突切り加工、拡溝加工̶横引き加工 最大1mm、面取り加工。
    ・多機能工具。
    ・PVDコーティング IC1008／IC908。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
