この商品と似ている商品

絞り込み条件

まずは条件を 絞り込んでください

未確定：候補が15型番あります。
イスカル

ヘリグリップ、ドゥーグリップ 溝入、多機能加工用ブレード

ヘリグリップ、ドゥーグリップ 溝入、多機能加工用ブレード
通常単価(税別)
13,962円～31,506円
税込単価
15,358円～34,657円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】新開発クランプ方式を採用した突切・溝入加工用一体型タンググリップホルダー

  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

タンググリップ 突切・溝入加工用ブレード

イスカル

タンググリップ 突切・溝入加工用ブレード
通常価格(税別)： 12,618円 (税込価格：13,880円)

通常出荷日：2 日目

未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

用途

  • 突切
  • 深溝入
  • 旋削
  • 拡溝

性能・試験情報

【ドゥーグリップ】

-イスカル従来工具
チップDGN3102C IC3543mm巾1コーナーCVD
寿命（個／刃）600300
V（m/min）100100
f（mm/rev）0.120.07
ヘリグリップ、ドゥーグリップ 溝入、多機能加工用ブレード 使用例02

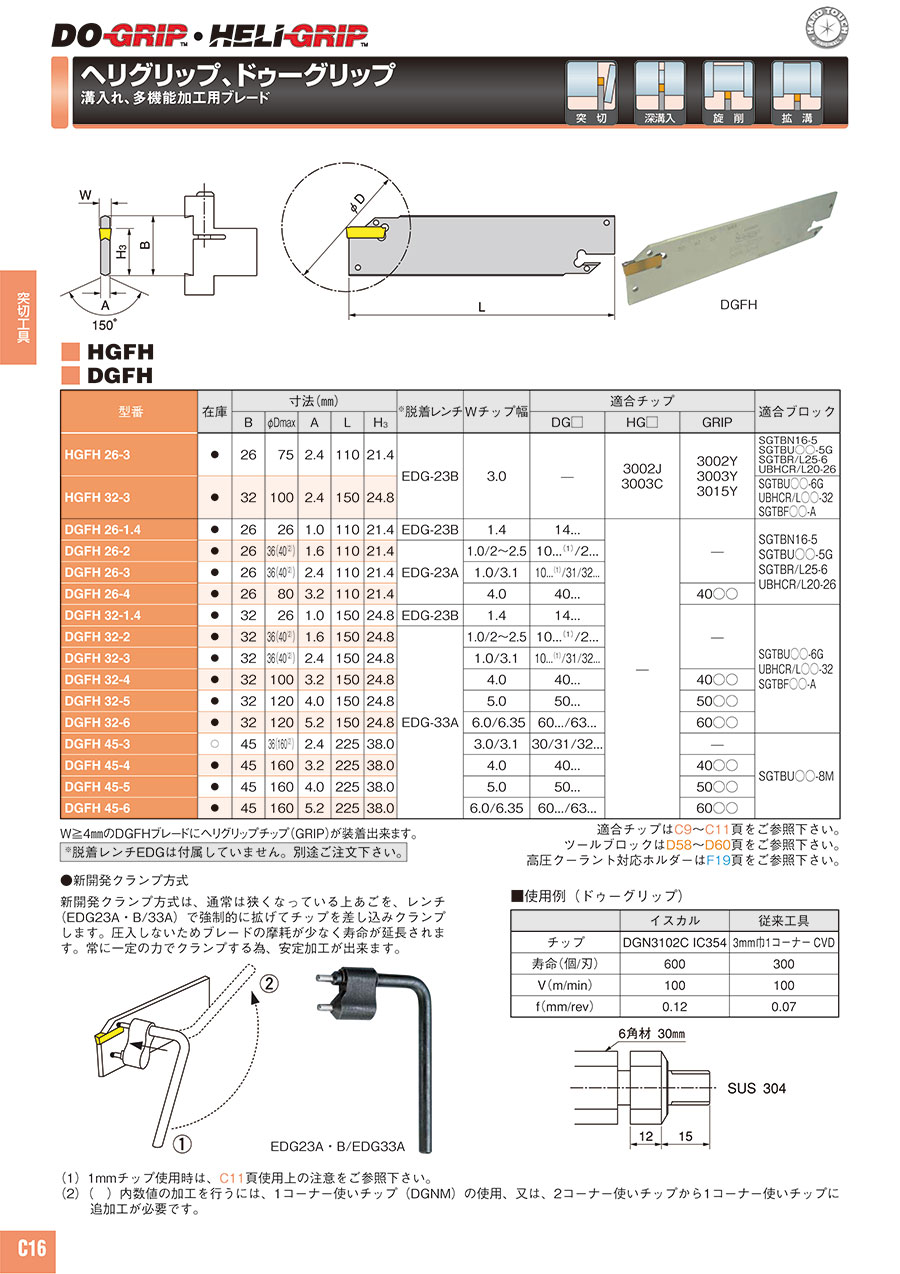

外形図

ヘリグリップ、ドゥーグリップ 溝入、多機能加工用ブレード 外形図01

DGFH

使用方法・使用事例

使用方法

●新開発クランプ方式
新開発クランプ方式は、通常は狭くなっている上あごを、レンチ（EDG23A/33B）で強制的に拡げてチップを差し込みクランプします。
圧入しないためブレードの摩擦が少なく寿命が延長されます。常に一定の力でクランプする為、安定加工が出来ます。


ヘリグリップ、ドゥーグリップ 溝入、多機能加工用ブレード 使用例01


型番リスト

表示件数
  • 1
    • 型番
    DGFH261.4
    DGFH262
    DGFH263
    DGFH264
    DGFH321.4
    DGFH322
    DGFH323
    DGFH324
    DGFH325
    DGFH326
    DGFH454
    DGFH455
    DGFH456
    HGFH263
    HGFH323

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    		最小発注数量
    26
    1
    516-8236
    1個
    26
    1.6
    146-2270
    1個
    26
    2.4
    146-2288
    1個
    26
    3.2
    146-2296
    1個
    32
    1
    516-8244
    1個
    32
    1.6
    146-2300
    1個
    32
    2.4
    146-2318
    1個
    32
    3.2
    146-2326
    1個
    32
    4
    146-2334
    1個
    32
    5.2
    146-2342
    1個
    45
    3.2
    146-2369
    1個
    45
    4
    621-4002
    1個
    45
    5.2
    146-2377
    1個
    26
    2.4
    203-1361
    1個
    32
    2.4
    203-0357
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,962円
    ( 15,358円 )
    2日目
    13,962円
    ( 15,358円 )
    在庫品1日目当日出荷可能
    13,962円
    ( 15,358円 )
    2日目
    14,708円
    ( 16,179円 )
    2日目
    17,246円
    ( 18,971円 )
    2日目
    17,246円
    ( 18,971円 )
    2日目
    17,246円
    ( 18,971円 )
    2日目
    17,246円
    ( 18,971円 )
    3日目
    17,246円
    ( 18,971円 )
    2日目
    17,246円
    ( 18,971円 )
    2日目
    31,506円
    ( 34,657円 )
    2日目
    31,506円
    ( 34,657円 )
    2日目
    31,506円
    ( 34,657円 )
    2日目
    13,962円
    ( 15,358円 )
    2日目
    17,246円
    ( 18,971円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    新開発クランプ方式を採用した突切・溝入加工用一体型タンググリップホルダー

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
