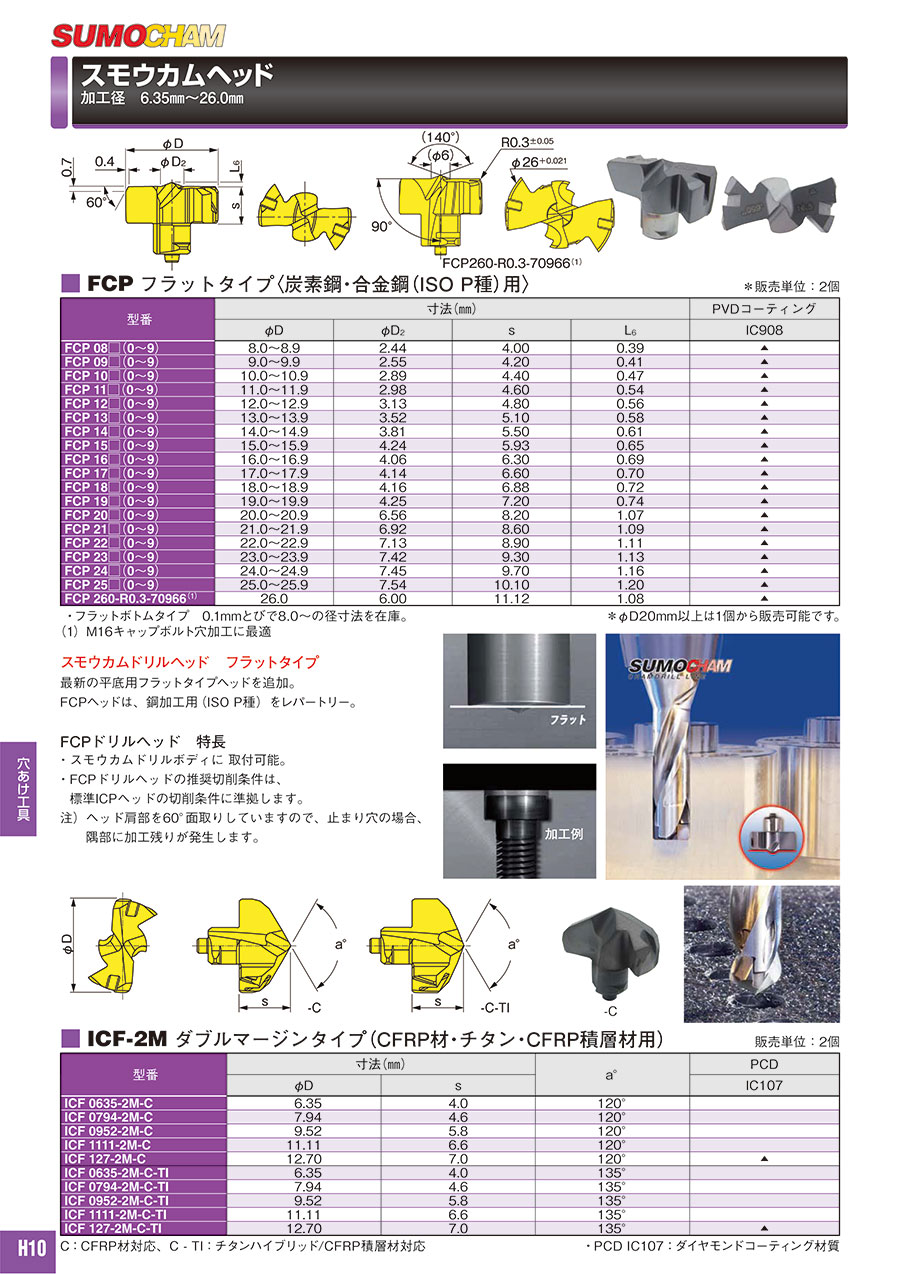

<h3 class="m-h3--wysiwyg">製品特長・仕様</h3><h4 class="m-h4--wysiwyg">製品の基本仕様・特長</h4><p><span class="u-bold">■FCP</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005200767/223005200767_003_20230801115901.jpg" /></div><p>（1）M16キャップボルト穴加工に最適</p></div><div>&nbsp;</div><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">スモウカムドリルヘッド フラットタイプ</span><br />最新の平底用フラットタイプヘッドを追加。<br />FCPヘッドは、鋼加工用（ISO&nbsp;P種）をレパートリー。<br /><br /><span class="u-bold">FCPドリルヘッド 特長</span><ul class="m-list"><li>FCPドリルヘッドの推奨切削条件は、標準ICPヘッドの切削条件に準拠します。</li></ul>注）ヘッド肩部を60&deg;面取りしていますので、止まり穴の場合、隅部に加工残りが発生します。</div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="スモウカムヘッド 加工径 8.0mm～25.5mm フラット・加工例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005200767/223005200767_004_20230801115901.jpg" /></div></div></div></div></div><h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="スモウカムヘッド 加工径 8.0mm～25.5mm 外形図1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005200767/223005200767_001_20230801115901.jpg" /></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="スモウカムヘッド 加工径 8.0mm～25.5mm 外形図2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005200767/223005200767_002_20230801115901.jpg" /></div><p>FCP260-R0.3-70966</p></div></div></div></div>
