イスカル

スモウカム（ヘッド交換式ドリルボディ） DCN-3D 加工径 6.0mm～32.9mm

カタログ |

通常単価(税別): 27,101円～60,474円

税込単価: 29,811円～66,521円

最先端自己拘束式、ヘッド交換式穴あけ工具。【特長】・切削力が、ヘッド把握力を増...

加工穴深さ（L/D) (mm)
3XD
コーティング有無
無
部品シリーズ
スモウカム（ヘッド交換式ドリルボディ）
名称
DCN-3D

ご注意

本商品はホルダのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■加工深さ：3×D

ドリル本体より大径のドリルヘッドをご使用下さい（加工径φDサイズのヘッドが装着出来ます）。
（1）機械剛性等により加工穴精度の平均値が変化する可能性がございます。

※DCN...A...D（回り止めフラット部付シャンク）、DCN...R...D（円筒シャンク）

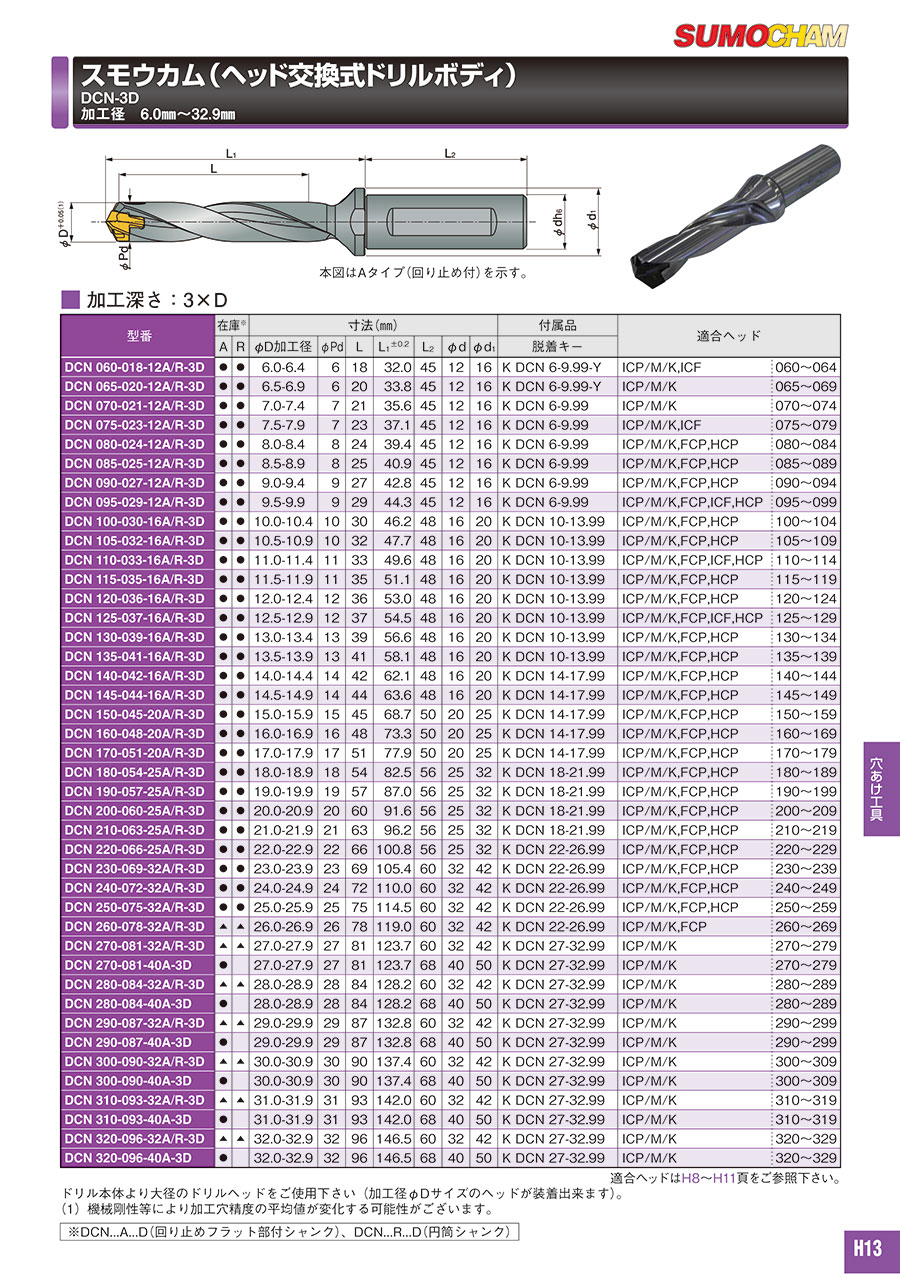

外形図

本図はAタイプ（回り止め付）を示す。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

全長（L1）

(mm)

首下長・溝長（L3）

(mm)

適合ヘッド

トラスココード

被削材

シャンクタイプ

寸法L

(mm)

寸法L1

(mm)

寸法L2

(mm)

寸法φd

(mm)

寸法φd1

(mm)

商品呼び名

寸法φPd

(mm)

付属品

最小発注数量

6.0～6.4	77	18	ICP/M/K/N,ICF$060～064	-	一般鋼$チタン$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	18	32.0	45	12	16	DCN 060-018-12A-3D	6	脱着キー:K DCN 6-9.99	1個
6.0～6.4	77	18	ICP/M/K/N,ICF$060～064	-	一般鋼$チタン$調質鋼$鋳鉄$アルミ$ステンレス鋼	R	18	32.0	45	12	16	DCN 060-018-12R-3D	6	脱着キー:K DCN 6-9.99	1個
6.5～6.9	78.8	20	065～069$ICP/M/K/N	-	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	20	33.8	45	12	16	DCN 065-020-12A-3D	6	脱着キー:K DCN 6-9.99	1個
6.5～6.9	78.8	20	065～069$ICP/M/K/N	828-3368	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	R	20	33.8	45	12	16	DCN 065-020-12R-3D	6	脱着キー:K DCN 6-9.99	1個
7.0～7.4	80.6	21	070～074$ICP/M/K/N	516-7019	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	21	35.6	45	12	16	DCN 070-021-12A-3D	7	脱着キー:K DCN 6-9.99	1個
7.5～7.9	80.6	23	ICP/M/K/N,ICF$075～079	516-7051	一般鋼$チタン$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	23	35.6	45	12	16	DCN 075-023-12A-3D	7	脱着キー:K DCN 6-9.99	1個
8.0～8.4	84.4	24	080～084$ICP/M/K/N,FCP	620-5739	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	24	39.4	45	12	16	DCN 080-024-12A-3D	8	脱着キー:K DCN 6-9.99	1個
8.5～8.9	85.9	25	085～089$ICP/M/K/N,FCP	620-5763	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	25	40.9	45	12	16	DCN 085-025-12A-3D	8	脱着キー:K DCN 6-9.99	1個
9.0～9.4	87.8	27	090～094$ICP/M/K/N,FCP	620-5798	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	27	42.8	45	12	16	DCN 090-027-12A-3D	9	脱着キー:K DCN 6-9.99	1個
9.5～9.9	89.3	29	ICP/M/K/N,FCP,ICF$095～099	620-5828	一般鋼$チタン$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	29	44.3	45	12	16	DCN 095-029-12A-3D	9	脱着キー:K DCN 6-9.99	1個
10.0～10.4	94.2	30	100～104$ICP/M/K/N,FCP	620-5852	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	30	46.2	48	16	20	DCN 100-030-16A-3D	10	脱着キー:K DCN 10-13.99	1個
10.5～10.9	95.7	32	105～109$ICP/M/K/N,FCP	620-5887	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	32	47.7	48	16	20	DCN 105-032-16A-3D	10	脱着キー:K DCN 10-13.99	1個
11.0～11.4	97.6	33	ICP/M/K/N,FCP,ICF$110～114	620-5917	一般鋼$チタン$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	33	49.6	48	16	20	DCN 110-033-16A-3D	11	脱着キー:K DCN 10-13.99	1個
11.5～11.9	99.1	35	ICP/M/K/N,FCP$115～119	620-5941	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	35	51.1	48	16	20	DCN 115-035-16A-3D	11	脱着キー:K DCN 10-13.99	1個
12.0～12.4	101	36	ICP/M/K/N,FCP$120～124	620-5976	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	36	53.0	48	16	20	DCN 120-036-16A-3D	12	脱着キー:K DCN 10-13.99	1個
12.5～12.9	102.5	37	ICP/M/K/N,FCP,ICF$125～129	620-6000	一般鋼$チタン$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	37	54.5	48	16	20	DCN 125-037-16A-3D	12	脱着キー:K DCN 10-13.99	1個
13.0～13.4	104.6	39	ICP/M/K/N,FCP$130～134	620-6034	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	39	56.6	48	16	20	DCN 130-039-16A-3D	13	脱着キー:K DCN 10-13.99	1個
13.5～13.9	106.1	41	ICP/M/K/N,FCP$135～139	620-6069	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	41	58.1	48	16	20	DCN 135-041-16A-3D	13	脱着キー:K DCN 10-13.99	1個
14.0～14.4	110.1	42	140～144$ICP/M/K/N,FCP	620-6093	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	42	62.1	48	16	20	DCN 140-042-16A-3D	14	脱着キー:K DCN 14-17.99	1個
14.5～14.9	111.6	44	145～149$ICP/M/K/N,FCP	620-6123	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	44	63.6	48	16	20	DCN 145-044-16A-3D	14	脱着キー:K DCN 14-17.99	1個
15.0～15.9	118.7	45	150～159$ICP/M/K/N,FCP	620-6158	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	45	68.7	50	20	25	DCN 150-045-20A-3D	15	脱着キー:K DCN 14-17.99	1個
16.0～16.9	123.3	48	160～169$ICP/M/K/N,FCP	620-6191	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	48	73.3	50	20	25	DCN 160-048-20A-3D	16	脱着キー:K DCN 14-17.99	1個
17.0～17.9	127.9	51	170～179$ICP/M/K/N,FCP	620-6239	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	51	77.9	50	20	25	DCN 170-051-20A-3D	17	脱着キー:K DCN 14-17.99	1個
18.0～18.9	138.5	54	180～189$ICP/M/K/N,FCP	620-6271	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	54	82.5	56	25	32	DCN 180-054-25A-3D	18	脱着キー:K DCN 18-21.99	1個
19.0～19.9	143	57	190～199$ICP/M/K/N,FCP	620-6310	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	57	87.0	56	25	32	DCN 190-057-25A-3D	19	脱着キー:K DCN 18-21.99	1個
20.0～20.9	147.6	60	200～209$ICP/M/K/N,FCP	620-6352	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	60	91.6	56	25	32	DCN 200-060-25A-3D	20	脱着キー:K DCN 18-21.99	1個
21.0～21.9	156.2	63	210～219$ICP/M/K/N,FCP	620-6395	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	63	96.2	60	25	32	DCN 210-063-25A-3D	21	脱着キー:K DCN 18-21.99	1個
22.0～22.9	160.8	66	ICP/M/K/N,FCP$220～229	620-6433	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	66	100.8	60	25	32	DCN 220-066-25A-3D	22	脱着キー:K DCN 22-26.99	1個
23.0～23.9	165.4	69	230～239$ICP/M/K/N,FCP	620-6476	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	69	105.4	60	32	42	DCN 230-069-32A-3D	23	脱着キー:K DCN 22-26.99	1個
24.0～24.9	170	72	240～249$ICP/M/K/N,FCP	620-6514	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	72	110.0	60	32	42	DCN 240-072-32A-3D	24	脱着キー:K DCN 22-26.99	1個
25.0～25.9	174.5	75	250～259$ICP/M/K/N,FCP	620-6557	一般鋼$調質鋼$鋳鉄$アルミ$ステンレス鋼	A	75	114.5	60	32	42	DCN 250-075-32A-3D	25	脱着キー:K DCN 22-26.99	1個

通常単価(税別) (税込単価)	通常出荷日

28,221円 ( 31,043円 )	3日目
27,101円 ( 29,811円 )	3日目
28,221円 ( 31,043円 )	3日目
27,101円 ( 29,811円 )	3日目
28,221円 ( 31,043円 )	3日目
28,221円 ( 31,043円 )	3日目
28,221円 ( 31,043円 )	3日目
28,221円 ( 31,043円 )	1日目
28,221円 ( 31,043円 )	3日目
28,221円 ( 31,043円 )	3日目
29,659円 ( 32,625円 )	1日目
29,659円 ( 32,625円 )	3日目
29,659円 ( 32,625円 )	3日目
29,659円 ( 32,625円 )	3日目
29,659円 ( 32,625円 )	3日目
31,030円 ( 34,133円 )	3日目
31,030円 ( 34,133円 )	1日目
31,030円 ( 34,133円 )	3日目
31,030円 ( 34,133円 )	1日目
31,030円 ( 34,133円 )	3日目
33,746円 ( 37,121円 )	3日目
33,746円 ( 37,121円 )	3日目
34,726円 ( 38,199円 )	3日目
37,177円 ( 40,895円 )	3日目
37,177円 ( 40,895円 )	1日目
45,094円 ( 49,603円 )	3日目
47,110円 ( 51,821円 )	3日目
47,110円 ( 51,821円 )	3日目
54,053円 ( 59,458円 )	3日目
54,053円 ( 59,458円 )	3日目
60,474円 ( 66,521円 )	3日目

詳細情報

基本情報

基本情報

最先端自己拘束式、ヘッド交換式穴あけ工具。
【特長】
・切削力が、ヘッド把握力を増加させ、安定した加工を可能とさせる、最新デザイン。
・ハイレーキ化と共に、ホルダー先端のクーラント穴より適切な内部給油を実現。
・刃先部への切削油の供給は長い工具寿命、被削面良好な切屑排出性、高精度加工を実現。
・革新的なクランプデザインにより、クランプ時のホルダー変形量が少なくヘッド交換回数大幅向上。
・加工径6.0mm～32.9mm。

ご注意

本商品はホルダのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
