グーリング

デバリング EW100G 4101

カタログ |

通常単価(税別): 102,897円～109,612円

税込単価: 113,187円～120,573円

通常出荷日：19日目

超硬デバリング工具（EW100G）。【特長】・穴の入り口、出口の面取り・バリ取り用のデバリングフォーク...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

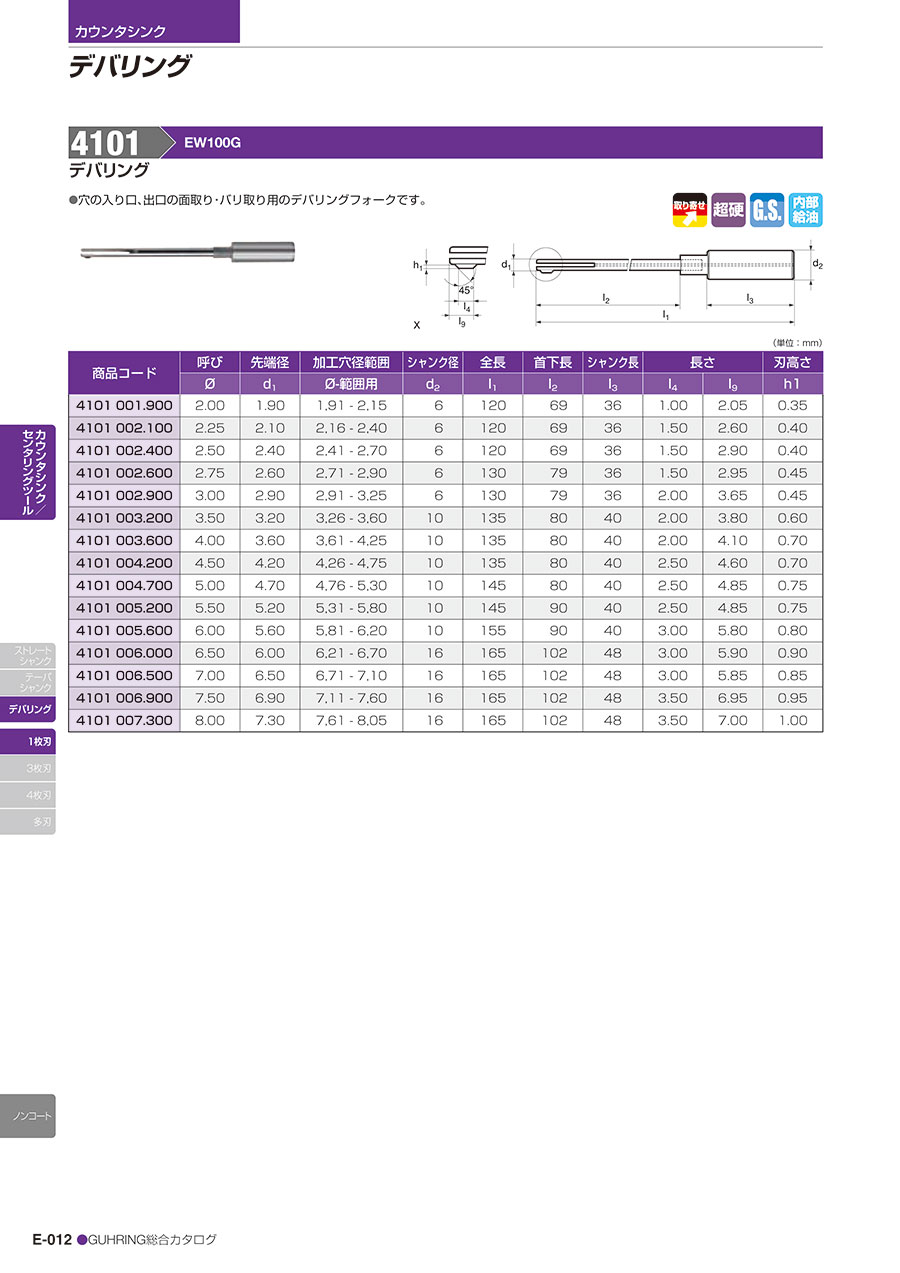

カタログ

商品情報

デバリング4101（EW100G）の特長

外形図

寸法図

超硬
G.S.
内部給油

単位:mm

商品コード	呼び	先端径	加工穴径範囲	シャンク径	全長	首下長	シャンク長	長さ		刃高さ
商品コード	φ	d₁	φ-範囲用	d₂	l₁	l₂	l₃	l₄	l₉	h1
4101 2.000	2	1.9	1,91 - 2,15	6	120	69	36	1	2.05	0.35
4101 2.250	2.25	2.1	2,16 - 2,40	6	120	69	36	1.5	2.6	0.4
4101 2.500	2.5	2.4	2,41 - 2,70	6	120	69	36	1.5	2.9	0.4
4101 2.750	2.75	2.6	2,71 - 2,90	6	130	79	36	1.5	2.95	0.45
4101 3.000	3	2.9	2,91 - 3,25	6	130	79	36	2	3.65	0.45
4101 3.500	3.5	3.2	3,26 - 3,60	10	135	80	40	2	3.8	0.6
4101 4.000	4	3.6	3,61 - 4,25	10	135	80	40	2	4.1	0.7
4101 4.500	4.5	4.2	4,26 - 4,75	10	135	80	40	2.5	4.6	0.7
4101 5.000	5	4.7	4,76 - 5,30	10	145	80	40	2.5	4.85	0.75
4101 5.500	5.5	5.2	5,31 - 5,80	10	145	90	40	2.5	4.85	0.75
4101 6.000	6	5.6	5,81 - 6,20	10	155	90	40	3	5.8	0.8
4101 6.500	6.5	6	6,21 - 6,70	16	165	102	48	3	5.9	0.9
4101 7.000	7	6.5	6,71 - 7,10	16	165	102	48	3	5.85	0.85
4101 7.500	7.5	6.9	7,11 - 7,60	16	165	102	48	3.5	6.95	0.95
4101 8.000	8	7.3	7,61 - 8,05	16	165	102	48	3.5	7	1

型番リスト

表示件数

型番

4101-006.000

4101-006.500

シャンクサイズ

全長

(mm)

被削材

最大穴面取り径

(mm)

最小穴面取り径

(mm)

シャンク径 d2

(mm)

シャンク長 l3

(mm)

首下長 l2

(mm)

呼び

(φ)

先端径 d1

(mm)

刃高さ h1

(mm)

長さ l4

(mm)

長さ l9

(mm)

最小発注数量

16	165	-	6,70	6,21	-	48	102	6.5	6	0.85	3	5.85	1個
16	165	-	7,10	6,71	-	48	102	7	6.5	0.9	3	5.9	1個

通常単価(税別) (税込単価)	通常出荷日

102,897円 ( 113,187円 )	19日目
109,612円 ( 120,573円 )	19日目

詳細情報

基本情報

基本情報

超硬デバリング工具（EW100G）。
【特長】
・穴の入り口、出口の面取り・バリ取り用のデバリングフォークです。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・合金鋼・工具鋼。
・ステンレス鋼・チタン・チタン合金・鋳鉄・ダクタイル鋳鉄・アルミ合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

デバリング EW100G 4101のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q穴の出口側の面取り・バリ取り方法は？

回転を停止した状態で穴に挿入貫通し、正回転で裏面取り加工を行います。
