グーリング

チップ HT800WP専用 4111

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 9,152円～28,913円

税込単価: 10,067円～31,804円

スロアウェイ式ドリル用超硬インサートチップ。【特長】・パイロット穴用の先端角1...

コーティング・表面処理有無
有
刃数 (枚)
2
先端角
145
工具材質
超硬
コーティング・表面処理（詳細）
nanoA
コーティング種類
その他
オイルホール有無
無
規格
G.S.
刃径公差
m7

未確定：候補が139型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

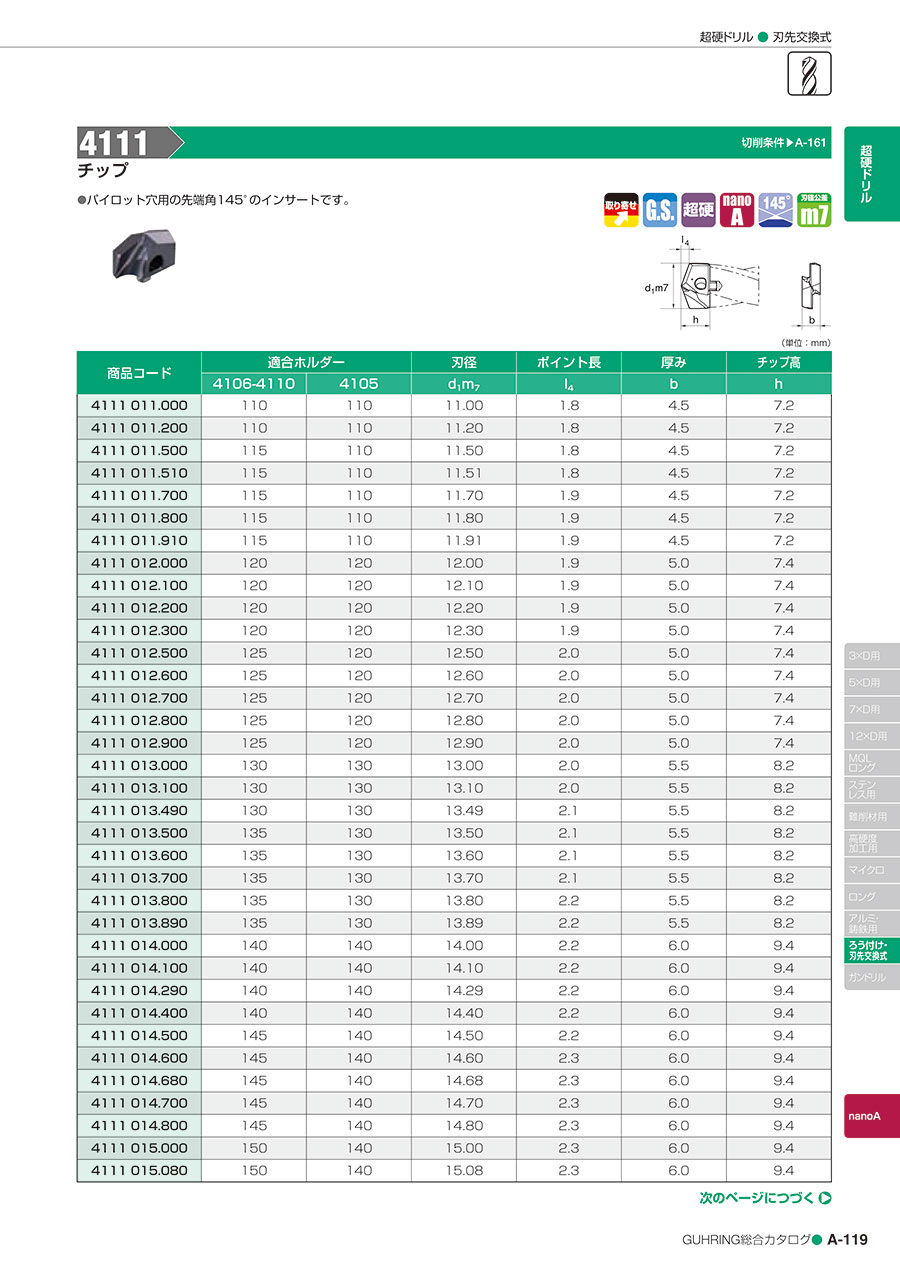

チップ HT800WP専用 4111の仕様表

超硬インサートチップの寸法図

商品コード	適合ホルダー		刃径	ポイント長	厚み	チップ高
商品コード	4106-4110	4105	d₁m₇	l₄	b	h
4111 011.000	110	110	11.00	1.8	4.5	7.2
4111 011.200	110	110	11.20	1.8	4.5	7.2
4111 011.500	115	110	11.50	1.8	4.5	7.2
4111 011.510	115	110	11.51	1.8	4.5	7.2
4111 011.700	115	110	11.70	1.9	4.5	7.2
4111 011.800	115	110	11.80	1.9	4.5	7.2
4111 011.910	115	110	11.91	1.9	4.5	7.2
4111 012.000	120	120	12.00	1.9	5.0	7.4
4111 012.100	120	120	12.10	1.9	5.0	7.4
4111 012.200	120	120	12.10	1.9	5.0	7.4
4111 012.300	120	120	12.30	1.9	5.0	7.4
4111 012.500	125	120	12.50	2.0	5.0	7.4
4111 012.600	125	120	12.60	2.0	5.0	7.4
4111 012.700	125	120	12.70	2.0	5.0	7.4
4111 012.800	125	120	12.80	2.0	5.0	7.4
4111 012.900	125	120	12.90	2.0	5.0	7.4
4111 013.000	130	130	13.00	2.0	5.5	8.2
4111 013.100	130	130	13.10	2.0	5.5	8.2
4111 013.490	130	130	13.49	2.1	5.5	8.2
4111 013.500	135	130	13.50	2.1	5.5	8.2
4111 013.600	135	130	13.60	2.1	5.5	8.2
4111 013.700	135	130	13.70	2.1	5.5	8.2
4111 013.800	135	130	13.80	2.2	5.5	8.2
4111 013.890	135	130	13.89	2.2	5.5	8.2
4111 014.000	140	140	14.00	2.2	6.0	9.4
4111 014.100	140	140	14.10	2.2	6.0	9.4
4111 014.290	140	140	14.29	2.2	6.0	9.4
4111 014.400	140	140	14.40	2.2	6.0	9.4
4111 014.500	145	140	14.50	2.2	6.0	9.4
4111 014.600	145	140	14.60	2.3	6.0	9.4
4111 014.680	145	140	14.68	2.3	6.0	9.4
4111 014.700	145	140	14.70	2.3	6.0	9.4
4111 014.800	145	140	14.80	2.3	6.0	9.4
4111 015.000	150	140	15.00	2.3	6.0	9.4
4111 015.080	150	140	15.08	2.3	6.0	9.4

単位 : mm

※ 上記以外の寸法表はカタログを参照してください。

型番リスト

表示件数

型番

適合本体

ドリル径（刃径）

(mm)

ドリル先端長

(mm)

有効長

(mm)

厚み b

(mm)

最小発注数量

110	11	1.8	7.2	4.5	1個
110	11.2	1.8	7.2	4.5	1個
110 ～ 115	11.5	1.8	7.2	4.5	1個
110 ～ 115	11.51	1.8	7.2	4.5	1個
110 ～ 115	11.7	1.9	7.2	4.5	1個
110 ～ 115	11.8	1.9	7.2	4.5	1個
110 ～ 115	11.91	1.9	7.2	4.5	1個
120	12	1.9	7.4	5	1個
120	12.1	1.9	7.4	5	1個
120	12.2	1.9	7.4	5	1個
120	12.3	1.9	7.4	5	1個
120 ～ 125	12.5	2.0	7.4	5	1個
120 ～ 125	12.6	2.0	7.4	5	1個
120 ～ 125	12.7	2.0	7.4	5	1個
120 ～ 125	12.8	2.0	7.4	5	1個
120 ～ 125	12.9	2.0	7.4	5	1個
130	13	2.0	8.2	5.5	1個
130	13.1	2.0	8.2	5.5	1個
130	13.49	2.1	8.2	5.5	1個
130 ～ 135	13.5	2.1	8.2	5.5	1個
130 ～ 135	13.6	2.1	8.2	5.5	1個
130 ～ 135	13.7	2.1	8.2	5.5	1個
130 ～ 135	13.8	2.2	8.2	5.5	1個
130 ～ 135	13.89	2.2	8.2	5.5	1個
140	14	2.2	9.4	6.0	1個
140	14.1	2.2	9.4	6.0	1個
140	14.29	2.2	9.4	6.0	1個
140	14.4	2.2	9.4	6.0	1個
140 ～ 145	14.5	2.2	9.4	6.0	1個
140 ～ 145	14.6	2.3	9.4	6.0	1個
140 ～ 145	14.68	2.3	9.4	6.0	1個
140 ～ 145	14.7	2.3	9.4	6.0	1個
140 ～ 145	14.8	2.3	9.4	6.0	1個
140 ～ 150	15	2.3	9.4	6.0	1個
140 ～ 150	15.08	2.3	9.4	6.0	1個
140 ～ 150	15.1	2.3	9.4	6.0	1個
140 ～ 150	15.2	2.3	9.4	6.0	1個
140 ～ 150	15.3	2.4	9.4	6.0	1個
140 ～ 150	15.48	2.4	9.4	6.0	1個
140 ～ 155	15.5	2.4	9.4	6.0	1個
140 ～ 155	15.6	2.4	9.4	6.0	1個
140 ～ 155	15.7	2.4	9.4	6.0	1個
140 ～ 155	15.8	2.4	9.4	6.0	1個
140 ～ 155	15.87	2.4	9.4	6.0	1個
160	16	2.5	10.6	7.0	1個
160	16.27	2.6	10.6	7.0	1個
160 ～ 165	16.5	2.6	10.6	7.0	1個
160 ～ 165	16.67	2.6	10.6	7.0	1個
160 ～ 170	17	2.7	10.6	7.0	1個
160 ～ 170	17.07	2.7	10.6	7.0	1個
160 ～ 170	17.46	2.7	10.6	7.0	1個
160 ～ 175	17.5	2.7	10.6	7.0	1個
160 ～ 175	17.6	2.7	10.6	7.0	1個
160 ～ 175	17.86	2.8	10.6	7.0	1個
180	18	2.8	12.1	8.0	1個
180	18.26	2.8	12.1	8.0	1個
180 ～ 185	18.5	2.9	12.1	8.0	1個
180 ～ 185	18.65	2.9	12.1	8.0	1個
180 ～ 190	19	2.9	12.1	8.0	1個
180 ～ 190	19.05	2.9	12.1	8.0	1個

通常単価(税別) (税込単価)	通常出荷日

9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	3日目
9,915円 ( 10,907円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,915円 ( 10,907円 )	19日目
9,152円 ( 10,067円 )	3日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,915円 ( 10,907円 )	3日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,915円 ( 10,907円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,915円 ( 10,907円 )	19日目
9,152円 ( 10,067円 )	3日目
9,152円 ( 10,067円 )	19日目
9,915円 ( 10,907円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	3日目
9,152円 ( 10,067円 )	19日目
9,915円 ( 10,907円 )	19日目
9,152円 ( 10,067円 )	19日目
9,152円 ( 10,067円 )	19日目
9,573円 ( 10,530円 )	3日目
10,495円 ( 11,545円 )	19日目
10,495円 ( 11,545円 )	19日目
10,495円 ( 11,545円 )	19日目
9,573円 ( 10,530円 )	19日目
10,495円 ( 11,545円 )	19日目
9,573円 ( 10,530円 )	19日目
9,573円 ( 10,530円 )	19日目
9,573円 ( 10,530円 )	19日目
9,573円 ( 10,530円 )	19日目
10,495円 ( 11,545円 )	19日目
12,276円 ( 13,504円 )	19日目
12,276円 ( 13,504円 )	19日目
12,276円 ( 13,504円 )	3日目
12,276円 ( 13,504円 )	19日目
11,008円 ( 12,109円 )	19日目
12,276円 ( 13,504円 )	19日目
12,276円 ( 13,504円 )	19日目
11,008円 ( 12,109円 )	19日目
11,008円 ( 12,109円 )	19日目
12,276円 ( 13,504円 )	19日目
11,008円 ( 12,109円 )	19日目
11,008円 ( 12,109円 )	19日目
11,008円 ( 12,109円 )	19日目
12,276円 ( 13,504円 )	19日目
11,008円 ( 12,109円 )	19日目
12,276円 ( 13,504円 )	19日目

基本情報

基本情報

スロアウェイ式ドリル用超硬インサートチップ。
【特長】
・パイロット穴用の先端角145°の超硬インサートチップ。
・NanoAコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

チップ HT800WP専用 4111のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q刃先交換式は剛性に劣りますか？

チップ底部の凸とホルダの凹で位置決めが容易に決まりサイドからねじで固定するので剛性を保っています。
