グーリング

ソリッドリーマ貫通穴用 HR500D 1686

カタログ

通常単価(税別): 30,013円～94,938円

税込単価: 33,014円～104,432円

通常出荷日：3日目

超硬ソリッドリーマ貫通穴用（H7公差穴用）。【特長】・高品質な穴仕上げ加工を超高速で行うことが可能です...

よく一緒に見られています

グーリング

通常出荷日：1 日目～

よく一緒に見られています

グーリング

通常出荷日：3 日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ソリッドリーマ貫通穴用 HR500D 1686 の仕様

ソリッドリーマ貫通穴用1686の外観

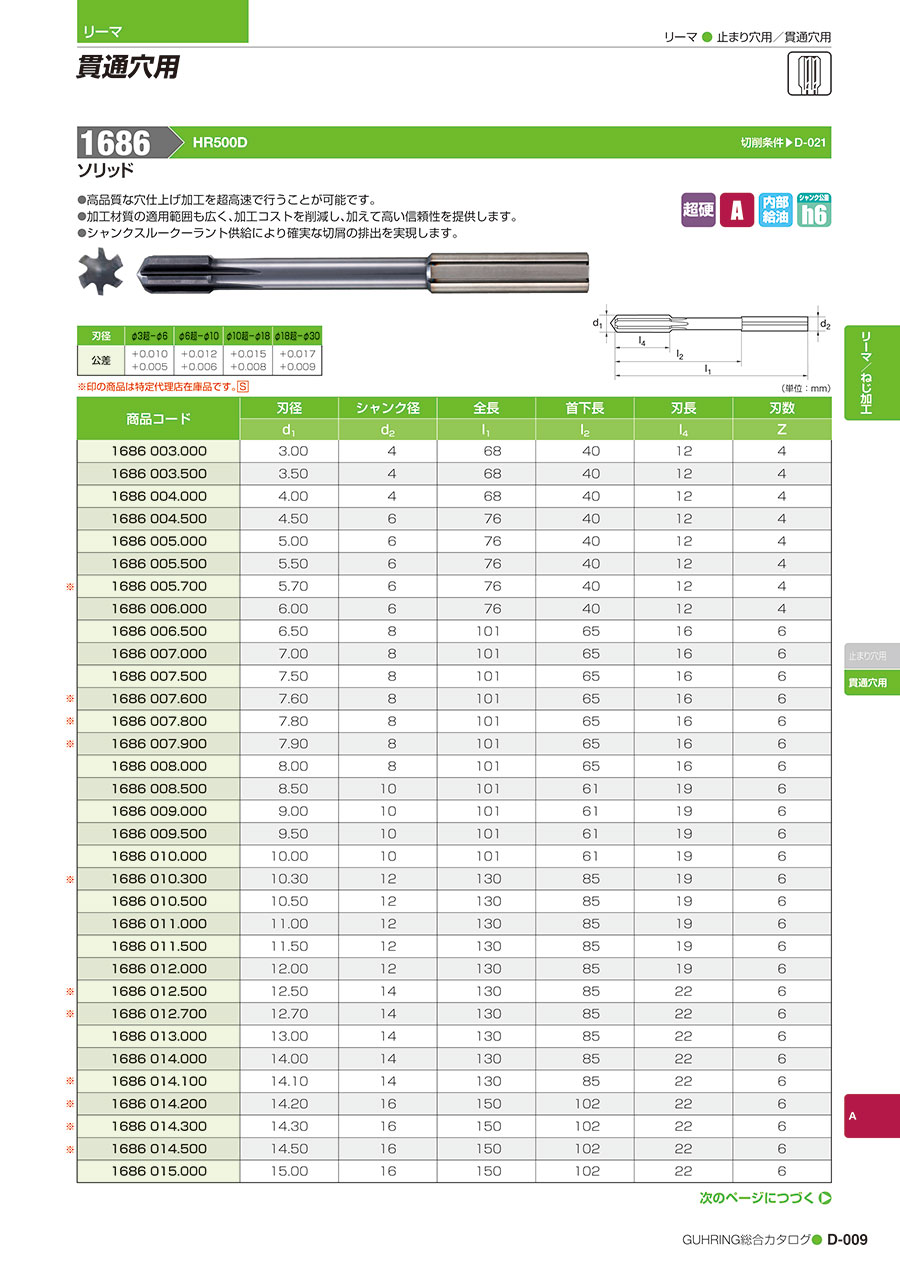

ソリッドリーマ貫通穴用1686の寸法図

刃径	φ1超-φ3	φ3超-φ6	φ6超-φ10	φ10超-φ18	φ18超-φ30
公差	+0.008 +0.004	+0.010 +0.005	+0.012 +0.006	+0.015 +0.008	+0.017 +0.009

商品コード	刃径	シャンク径	全長	首下長	刃長	刃数
商品コード	d₁	d₂	l₁	l₂	l₄	Z
1686 2.000	2	4	50	22	8	4
1686 2.500	2.5	4	50	22	8	4
1686 3.000	3	4	68	40	12	4
1686 3.500	3.5	4	68	40	12	4
1686 4.000	4	4	68	40	12	4
1686 4.500	4.5	6	76	40	12	4
1686 5.000	5	6	76	40	12	4
1686 5.500	5.5	6	76	40	12	4
1686 5.700	5.7	6	76	40	12	4
1686 6.000	6	6	76	40	12	4
1686 6.500	6.5	8	101	65	16	6
1686 7.000	7	8	101	65	16	6
1686 7.500	7.5	8	101	65	16	6
1686 7.600	7.6	8	101	65	16	6
1686 7.800	7.8	8	101	65	16	6
1686 7.900	7.9	8	101	65	16	6
1686 8.000	8	8	101	65	16	6
1686 8.500	8.5	10	101	61	19	6
1686 9.000	9	10	101	61	19	6
1686 9.500	9.5	10	101	61	19	6
1686 10.000	10	10	101	61	19	6
1686 10.300	10.3	12	130	85	19	6

単位 : mm

※ 上記以外の型番の寸法表はカタログを参照してください。

型番リスト

表示件数

型番

刃径

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

溝長

(mm)

最小発注数量

3	68	4	＋0.010～＋0.005	4	40	12	1個
3.5	68	4	＋0.010～＋0.005	4	40	12	1個
4	68	4	＋0.010～＋0.005	4	40	12	1個
4.5	76	6	＋0.010～＋0.005	4	40	12	1個
5	76	6	＋0.010～＋0.005	4	40	12	1個
5.5	76	6	＋0.010～＋0.005	4	40	12	1個
6	76	6	＋0.010～＋0.005	4	40	12	1個
6.5	101	8	＋0.012～＋0.006	6	65	16	1個
7	101	8	＋0.012～＋0.006	6	65	16	1個
7.5	101	8	＋0.012～＋0.006	6	65	16	1個
8	101	8	＋0.012～＋0.006	6	65	16	1個
8.5	101	10	＋0.012～＋0.006	6	61	19	1個
9	101	10	＋0.012～＋0.006	6	61	19	1個
9.5	101	10	＋0.012～＋0.006	6	61	19	1個
10	101	10	＋0.012～＋0.006	6	61	19	1個
10.5	130	12	＋0.015～＋0.008	6	85	19	1個
11	130	12	＋0.015～＋0.008	6	85	19	1個
11.5	130	12	＋0.015～＋0.008	6	85	19	1個
12	130	12	＋0.015～＋0.008	6	85	19	1個
13	130	14	＋0.015～＋0.008	6	85	22	1個
14	130	14	＋0.015～＋0.008	6	85	22	1個
15	150	16	＋0.015～＋0.008	6	102	22	1個
16	150	16	＋0.015～＋0.008	6	102	22	1個
17	150	18	＋0.015～＋0.008	6	102	25	1個
18	150	18	＋0.015～＋0.008	6	102	25	1個
19	150	20	＋0.017～＋0.009	6	100	25	1個
20	150	20	＋0.017～＋0.009	6	100	25	1個

通常単価(税別) (税込単価)	通常出荷日

30,013円 ( 33,014円 )	3日目
30,013円 ( 33,014円 )	3日目
30,013円 ( 33,014円 )	3日目
30,013円 ( 33,014円 )	3日目
30,831円 ( 33,914円 )	3日目
30,831円 ( 33,914円 )	3日目
31,938円 ( 35,132円 )	3日目
35,993円 ( 39,592円 )	3日目
35,990円 ( 39,589円 )	3日目
35,990円 ( 39,589円 )	3日目
35,135円 ( 38,649円 )	3日目
47,354円 ( 52,089円 )	3日目
40,722円 ( 44,794円 )	3日目
50,334円 ( 55,367円 )	3日目
50,334円 ( 55,367円 )	3日目
75,697円 ( 83,267円 )	3日目
65,097円 ( 71,607円 )	3日目
67,114円 ( 73,825円 )	3日目
67,116円 ( 73,828円 )	3日目
71,696円 ( 78,866円 )	3日目
74,572円 ( 82,029円 )	3日目
74,572円 ( 82,029円 )	3日目
76,568円 ( 84,225円 )	3日目
76,568円 ( 84,225円 )	3日目
88,623円 ( 97,485円 )	3日目
88,623円 ( 97,485円 )	3日目
94,938円 ( 104,432円 )	3日目

詳細情報

基本情報

基本情報

超硬ソリッドリーマ貫通穴用（H7公差穴用）。
【特長】
・高品質な穴仕上げ加工を超高速で行うことが可能です。
・加工材質の適用範囲も広く、加工コストを削減し、加えて高い信頼性を提供します。
・シャンクスルークーラント供給により確実な切屑の排出を実現します。
・TiALNコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドリーマ貫通穴用 HR500D 1686のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q不等分割リーマの効果は？

不等分割により仮想刃の作用が生じて、加工穴を真円に近づけることができます。
