スレッドカッタ止まり穴/貫通穴共通 TM SP/2×D用 4133

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 18,552円～35,204円

税込単価: 20,407円～38,724円

ヘリカル切削でねじ加工を行うスレッドカッタ。【特長】・1本で同じピッチなら径の...

工具材質
超硬
ねじ種類
メートル
被削材
高硬度鋼～HRC55
コーティング・表面処理
鋼用
シャンク公差
h6
タップ種類
ねじ切りカッター
規格
G.S.

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

超硬スレッドカッタ止まり穴、貫通穴共通

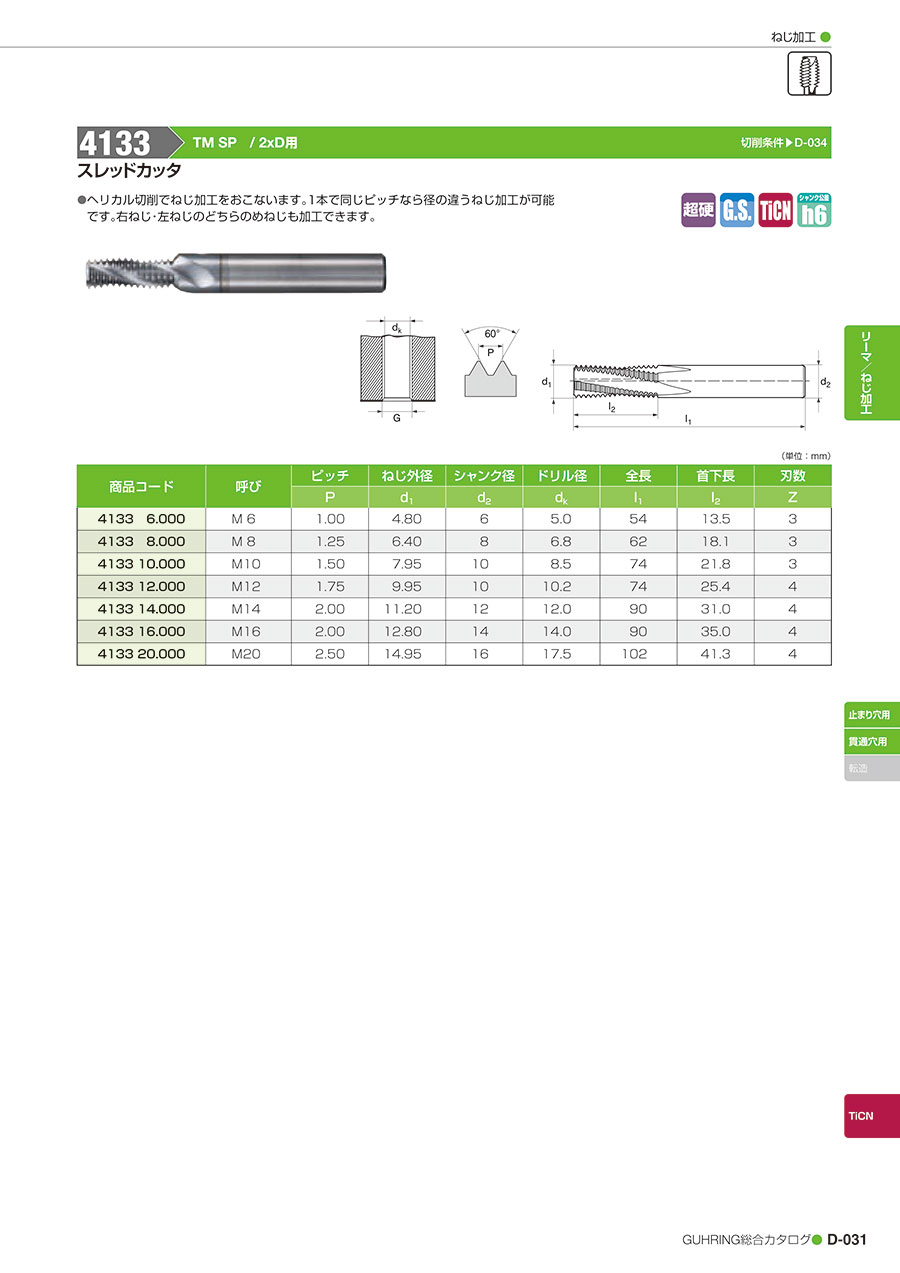

スレッドカッタの寸法図

寸法

商品コード	呼び	ピッチ	ねじ外径	シャンク径	ドリル径	全長	首下長	刃数
商品コード	呼び	P	d₁	d₂	d_k	l₁	l₂	Z
4133 6.000	M 6	1.00	4.80	6	5.0	54	13.5	3
4133 8.000	M 8	1.25	6.40	8	6.8	62	18.1	3
4133 10.000	M10	1.50	7.95	10	8.5	74	21.8	3
4133 12.000	M12	1.75	9.95	10	10.2	74	25.4	4
4133 14.000	M14	2.00	11.20	12	12.0	90	31.0	4
4133 16.000	M16	2.00	12.80	14	14.0	90	35.0	4
4133 20.000	M20	2.50	14.95	16	17.5	102	41.3	4

型番リスト

表示件数

型番

呼び

ピッチ

全長

(mm)

首下長

(mm)

シャンク径

(mm)

外径

(mm)

ドリル径

(mm)

トラスココード

刃数

(枚)

最小発注数量

M6	1	54	13.5	6	4.8	5	411-0838	3	1個
M8	1.25	62	18.1	8	6.4	6.8	411-0846	3	1個
M10	1.5	74	21.8	10	7.95	8.5	411-0781	3	1個
M12	1.75	74	25.4	10	9.95	10.2	411-0790	4	1個
M14	2	90	31	12	11.2	12	411-0803	4	1個
M16	2	90	35	14	12.8	14	411-0811	4	1個
M20	2.5	102	41.3	16	14.95	17.5	411-0820	4	1個

通常単価(税別) (税込単価)	通常出荷日

18,552円 ( 20,407円 )	19日目
20,853円 ( 22,938円 )	19日目
21,571円 ( 23,728円 )	3日目
25,425円 ( 27,968円 )	3日目
28,213円 ( 31,034円 )	19日目
31,248円 ( 34,373円 )	3日目
35,204円 ( 38,724円 )	3日目

詳細情報

基本情報

基本情報

ヘリカル切削でねじ加工を行うスレッドカッタ。
【特長】
・1本で同じピッチなら径の違うねじ加工可能。
・右ねじ・左ねじのどちらのめねじも加工可能。
・TiCNコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スレッドカッタ止まり穴/貫通穴共通 TM SP/2×D用 4133のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q複数の径のめねじ加工は可能ですか？

同一のねじピッチであれば複数のめねじ加工が可能です。
