グーリング

ストレートシャンクドリルロングタイプN 317

カタログ |

通常単価(税別): 35,930円

税込単価: 39,523円

通常出荷日：3日目

HSCOストレートシャンクロングドリル。【特長】・鋼、ステンレス鋼に最適な汎用コバルトロングドリルです...

0317-013.500

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

0317-013.500の仕様・寸法情報

ドリル径(刃径)(mm)

13.5

溝長(mm)

140

全長(mm)

214

シャンク径・MT No

13.5

被削材

一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[◎] / 銅[○] / 樹脂[○]

工具材質

コバルトハイス

シャンクタイプ

ストレートシャンク

コーティング・表面処理

ホモ処理

単品/セット品

単品

先端角(°)

118

直径公差(mm)

-0.027～0

シンニング

S形

工具材質（詳細）

コバルトハイス

コーティング・表面処理（詳細）

ホモ

刃数

コーティング有無

有

規格

DIN340

コーティング種類

その他

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストレートシャンクドリルロングタイプN 317の仕様

商品画像（FormA、Φ1.0（直径1.0mm）以上）

寸法

寸法図

単位:mm

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
317 0.500	0.5	32	12
317 0.600	0.6	35	15
317 0.700	0.7	42	21
317 0.750	0.75	42	21
317 0.800	0.8	46	25
317 0.850	0.85	46	25
317 0.900	0.9	51	29
317 0.950	0.95	51	29
317 1.000	1	56	33
317 1.020	1.02	56	33
317 1.050	1.05	56	33
317 1.070	1.07	60	37
317 1.100	1.1	60	37
317 1.150	1.15	60	37
317 1.190	1.19	65	41
317 1.200	1.2	65	41
317 1.250	1.25	65	41
317 1.300	1.3	65	41
317 1.330	1.33	70	45
317 1.350	1.35	70	45
317 1.400	1.4	70	45
317 1.450	1.45	70	45
317 1.500	1.5	70	45
317 1.510	1.51	76	50
317 1.550	1.55	76	50
317 1.590	1.59	76	50
317 1.600	1.6	76	50
317 1.650	1.65	76	50
317 1.700	1.7	76	50
317 1.780	1.78	80	53
317 1.800	1.8	80	53
317 1.850	1.85	80	53
317 1.900	1.9	80	53
317 1.950	1.95	85	56

φ2.36（直径2.36mm）以下は表面処理無し

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

0317-013.500

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

コーティング・表面処理

単品/セット品

直径公差

(mm)

シンニング

工具材質（詳細）

最小発注数量

13.5

140

214

13.5

ホモ処理

単品

-0.027～0

S形

コバルトハイス

1個

通常単価(税別) (税込単価)	通常出荷日

35,930円

( 39,523円 )

3日目

詳細情報

基本情報

基本情報

HSCOストレートシャンクロングドリル。
【特長】
・鋼、ステンレス鋼に最適な汎用コバルトロングドリルです。
・深穴加工に最適。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・合金鋼・工具鋼。
・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

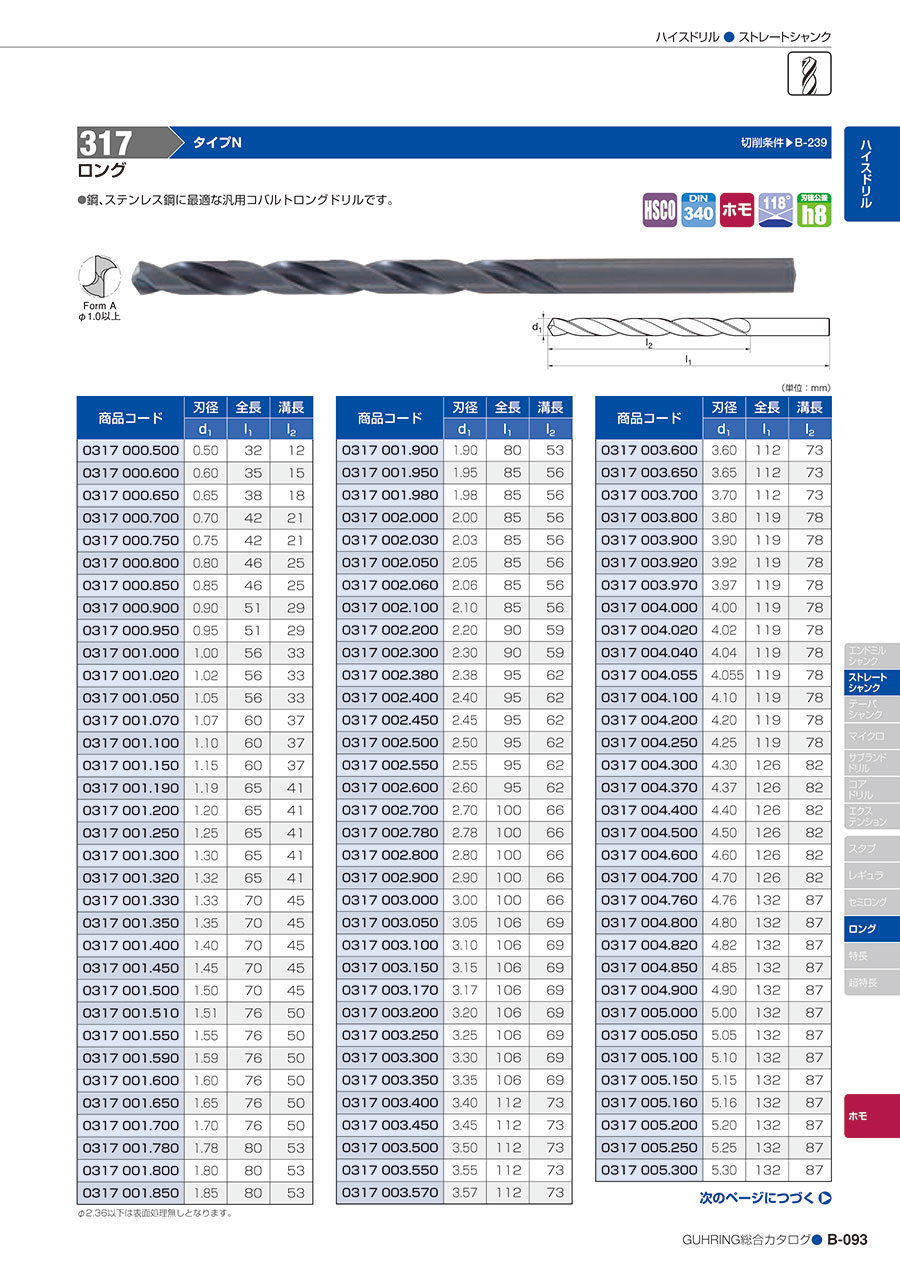

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリルロングタイプN 317の型番0317-013.500のページです。型番0317-013.500に関する仕様情報を記載しております。

ストレートシャンクドリルロングタイプN 317のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qセンターもみ付け穴が必要ですか？

より良い精度の穴加工のために事前にセンターもみ付けを行うことを推奨いたします。
