グーリング

超硬エンドミルシャンクダブルマージンオイルホール付ドリル 5513（RT150GG)

カタログ |

通常単価(税別): 10,247円～35,901円

税込単価: 11,272円～39,491円

通常出荷日：3日目

超硬エンドミルシャンクダブルマージンオイルホール付ドリル（RT150GG)。【特長】・直溝でダブル...

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

超硬エンドミルシャンクダブルマージンオイルホール付ドリル 5513（RT150GG)の仕様

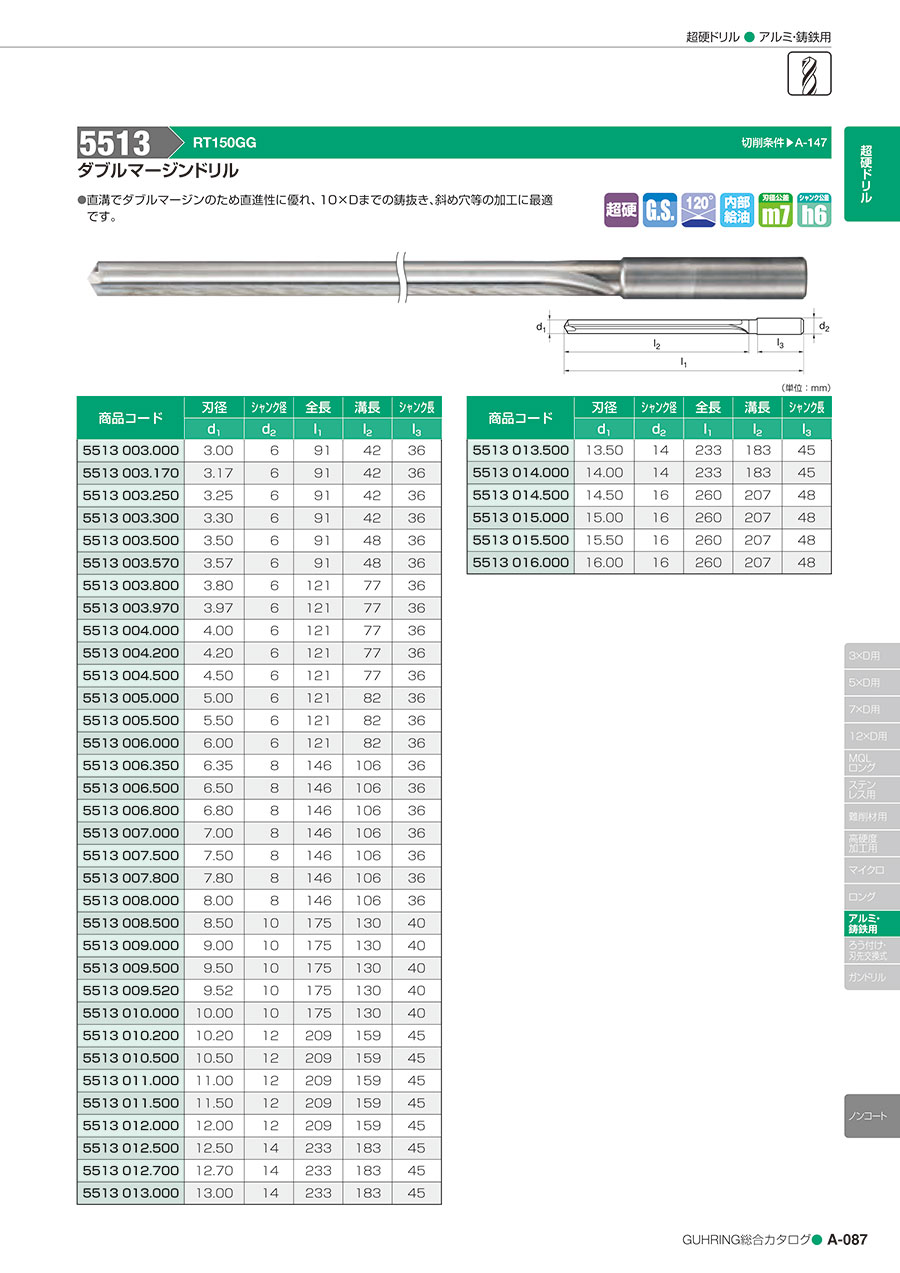

寸法図（内部給油/刃径公差:m7/シャンク公差:h6）

寸法

単位:mm

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
5513 3.000	3	6	91	42	36
5513 3.170	3.17	6	91	42	36
5513 3.250	3.25	6	91	42	36
5513 3.300	3.3	6	91	42	36
5513 3.500	3.5	6	91	48	36
5513 3.570	3.57	6	91	48	36
5513 3.800	3.8	6	121	77	36
5513 3.970	3.97	6	121	77	36
5513 4.000	4	6	121	77	36
5513 4.200	4.2	6	121	77	36
5513 4.500	4.5	6	121	77	36
5513 5.000	5	6	121	82	36
5513 5.500	5.5	6	121	82	36
5513 6.000	6	6	121	82	36
5513 6.350	6.35	8	146	106	36
5513 6.500	6.5	8	146	106	36
5513 6.800	6.8	8	146	106	36
5513 7.000	7	8	146	106	36
5513 7.500	7.5	8	146	106	36
5513 7.800	7.8	8	146	106	36
5513 8.000	8	8	146	106	36
5513 8.500	8.5	10	175	130	40
5513 9.000	9	10	175	130	40
5513 9.500	9.5	10	175	130	40
5513 9.520	9.52	10	175	130	40
5513 10.000	10	10	175	130	40
5513 10.200	10.2	12	209	159	45
5513 10.500	10.5	12	209	159	45
5513 11.000	11	12	209	159	45
5513 11.500	11.5	12	209	159	45
5513 12.000	12	12	209	159	45
5513 12.500	12.5	14	233	183	45
5513 12.700	12.7	14	233	183	45
5513 13.000	13	14	233	183	45
5513 13.500	13.5	14	233	183	45
5513 14.000	14	14	233	183	45
5513 14.500	14.5	16	260	207	48
5513 15.000	15	16	260	207	48
5513 15.500	15.5	16	260	207	48
5513 16.000	16	16	260	207	48

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク長 l3

(mm)

最小発注数量

3	42	91	6	+0.002～+0.012	36	1個
3.17	42	91	6	+0.004～+0.016	36	1個
3.5	48	91	6	+0.004～+0.016	36	1個
3.57	48	91	6	+0.004～+0.016	36	1個
3.97	77	121	6	+0.004～+0.016	36	1個
4	77	121	6	+0.004～+0.016	36	1個
4.2	77	121	6	+0.004～+0.016	36	1個
5	82	121	6	+0.004～+0.016	36	1個
5.5	82	121	6	+0.004～+0.016	36	1個
6.35	106	146	8	+0.006～+0.021	36	1個
6.5	106	146	8	+0.006～+0.021	36	1個
6.8	106	146	8	+0.006～+0.021	36	1個
7	106	146	8	+0.006～+0.021	36	1個
7.5	106	146	8	+0.006～+0.021	36	1個
8	106	146	8	+0.006～+0.021	36	1個
8.5	130	175	10	+0.006～+0.021	40	1個
9	130	175	10	+0.006～+0.021	40	1個
9.5	130	175	10	+0.006～+0.021	40	1個
10.2	159	209	12	+0.007～+0.025	45	1個
10.5	159	209	12	+0.007～+0.025	45	1個
11	159	209	12	+0.007～+0.025	45	1個
11.5	159	209	12	+0.007～+0.025	45	1個
12	159	209	12	+0.007～+0.025	45	1個
13	183	233	14	+0.007～+0.025	45	1個
13.5	183	233	14	+0.007～+0.025	45	1個
14	183	233	14	+0.007～+0.025	45	1個
14.5	207	260	16	+0.007～+0.025	48	1個
15	207	260	16	+0.007～+0.025	48	1個
16	207	260	16	+0.007～+0.025	48	1個

通常単価(税別) (税込単価)	通常出荷日

10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
10,247円 ( 11,272円 )	3日目
13,342円 ( 14,676円 )	3日目
13,342円 ( 14,676円 )	3日目
13,342円 ( 14,676円 )	3日目
13,342円 ( 14,676円 )	3日目
13,342円 ( 14,676円 )	3日目
15,484円 ( 17,032円 )	3日目
17,155円 ( 18,871円 )	3日目
17,155円 ( 18,871円 )	3日目
17,155円 ( 18,871円 )	3日目
21,315円 ( 23,447円 )	3日目
21,315円 ( 23,447円 )	3日目
21,315円 ( 23,447円 )	3日目
21,315円 ( 23,447円 )	3日目
23,295円 ( 25,625円 )	3日目
28,411円 ( 31,252円 )	3日目
28,411円 ( 31,252円 )	3日目
28,411円 ( 31,252円 )	3日目
35,901円 ( 39,491円 )	3日目
35,901円 ( 39,491円 )	3日目
35,901円 ( 39,491円 )	3日目

詳細情報

基本情報

基本情報

超硬エンドミルシャンクダブルマージンオイルホール付ドリル（RT150GG)。
【特長】
・直溝でダブルマージンの為、直進性に優れている。
・10×Dまでの鋳抜き、斜め穴等の加工に適している。
【用途】
・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬エンドミルシャンクダブルマージンオイルホール付ドリル 5513（RT150GG)のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q高精度な穴径や面粗さの加工が可能ですか？

バニシングリーマのような使用用途ではなく、あくまでもドリルとしての使用用途で、H7精度は望めません。
