グーリング

超硬ドリル 3×D 5514 RT100U

カタログ

通常単価(税別): 8,172円～36,590円

税込単価: 8,989円～40,249円

通常出荷日：1日目～3日目

超硬エンドミルシャンクドリル（RT100U）。【特長】・幅広い加工に対応でき、高能率・高速加工が可能で...

よく一緒に見られています

グーリング

通常出荷日：1 日目～

よく一緒に見られています

グーリング

通常出荷日：1 日目～

未確定：候補が132型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

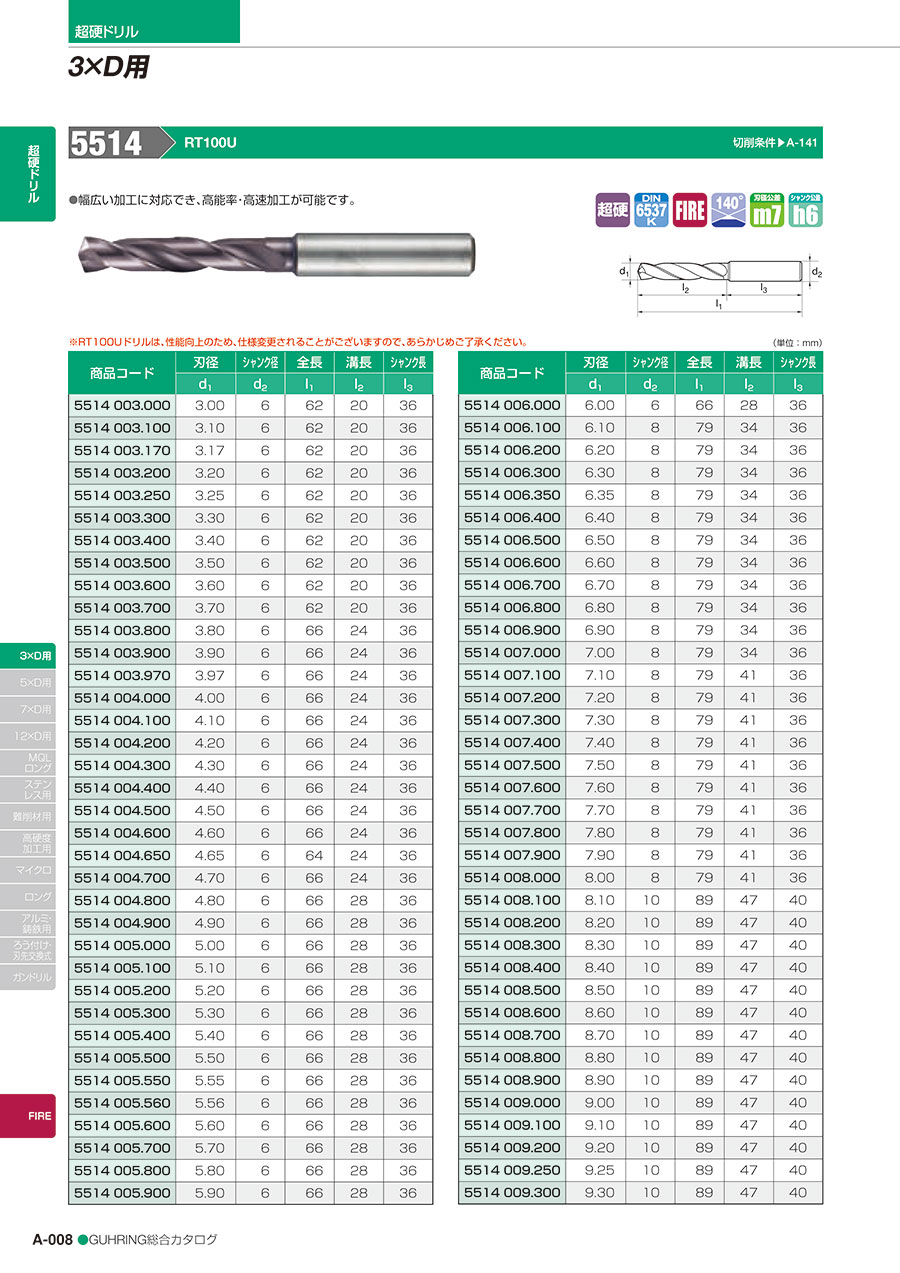

超硬ドリル 3×D 5514 RT100Uの仕様

寸法図（刃径公差:m7/シャンク公差:h6）

寸法

単位:mm

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
5514 3.000	3	6	62	20	36
5514 3.100	3.1	6	62	20	36
5514 3.170	3.17	6	62	20	36
5514 3.200	3.2	6	62	20	36
5514 3.250	3.25	6	62	20	36
5514 3.300	3.3	6	62	20	36
5514 3.400	3.4	6	62	20	36
5514 3.500	3.5	6	62	20	36
5514 3.600	3.6	6	62	20	36
5514 3.700	3.7	6	62	20	36
5514 3.800	3.8	6	66	24	36
5514 3.900	3.9	6	66	24	36
5514 3.970	3.97	6	66	24	36
5514 4.000	4	6	66	24	36
5514 4.100	4.1	6	66	24	36
5514 4.200	4.2	6	66	24	36
5514 4.300	4.3	6	66	24	36
5514 4.400	4.4	6	66	24	36
5514 4.500	4.5	6	66	24	36
5514 4.600	4.6	6	66	24	36
5514 4.650	4.65	6	64	24	36
5514 4.700	4.7	6	66	24	36
5514 4.800	4.8	6	66	28	36
5514 4.900	4.9	6	66	28	36
5514 5.000	5	6	66	28	36
5514 5.100	5.1	6	66	28	36
5514 5.200	5.2	6	66	28	36
5514 5.300	5.3	6	66	28	36
5514 5.400	5.4	6	66	28	36
5514 5.500	5.5	6	66	28	36
5514 5.550	5.55	6	66	28	36
5514 5.560	5.56	6	66	28	36
5514 5.600	5.6	6	66	28	36
5514 5.700	5.7	6	66	28	36
5514 5.800	5.8	6	66	28	36
5514 5.900	5.9	6	66	28	36

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク長 l3

(mm)

最小発注数量

3	20	62	6	+0.002～+0.012	36	1個
3.1	20	62	6	+0.004～+0.016	36	1個
3.17	20	62	6	+0.004～+0.016	36	1個
3.2	20	62	6	+0.004～+0.016	36	1個
3.3	20	62	6	+0.004～+0.016	36	1個
3.4	20	62	6	+0.004～+0.016	36	1個
3.5	20	62	6	+0.004～+0.016	36	1個
3.6	20	62	6	+0.004～+0.016	36	1個
3.7	20	62	6	+0.004～+0.016	36	1個
3.8	24	66	6	+0.004～+0.016	36	1個
3.9	24	66	6	+0.004～+0.016	36	1個
4	24	66	6	+0.004～+0.016	36	1個
4.1	24	66	6	+0.004～+0.016	36	1個
4.2	24	66	6	+0.004～+0.016	36	1個
4.3	24	66	6	+0.004～+0.016	36	1個
4.4	24	66	6	+0.004～+0.016	36	1個
4.5	24	66	6	+0.004～+0.016	36	1個
4.6	24	66	6	+0.004～+0.016	36	1個
4.65	24	64	6	+0.004～+0.016	36	1個
4.7	24	66	6	+0.004～+0.016	36	1個
4.8	28	66	6	+0.004～+0.016	36	1個
4.9	28	66	6	+0.004～+0.016	36	1個
5	28	66	6	+0.004～+0.016	36	1個
5.1	28	66	6	+0.004～+0.016	36	1個
5.2	28	66	6	+0.004～+0.016	36	1個
5.3	28	66	6	+0.004～+0.016	36	1個
5.4	28	66	6	+0.004～+0.016	36	1個
5.5	28	66	6	+0.004～+0.016	36	1個
5.56	28	66	6	+0.004～+0.016	36	1個
5.6	28	66	6	+0.004～+0.016	36	1個
5.7	28	66	6	+0.004～+0.016	36	1個
5.8	28	66	6	+0.004～+0.016	36	1個
5.9	28	66	6	+0.004～+0.016	36	1個
6	28	66	6	+0.004～+0.016	36	1個
6.1	34	79	8	+0.006～+0.021	36	1個
6.2	34	79	8	+0.006～+0.021	36	1個
6.3	34	79	8	+0.006～+0.021	36	1個
6.35	34	79	8	+0.006～+0.021	36	1個
6.4	34	79	8	+0.006～+0.021	36	1個
6.5	34	79	8	+0.006～+0.021	36	1個
6.6	34	79	8	+0.006～+0.021	36	1個
6.7	34	79	8	+0.006～+0.021	36	1個
6.8	34	79	8	+0.006～+0.021	36	1個
6.9	34	79	8	+0.006～+0.021	36	1個
7	34	79	8	+0.006～+0.021	36	1個
7.1	41	79	8	+0.006～+0.021	36	1個
7.2	41	79	8	+0.006～+0.021	36	1個
7.3	41	79	8	+0.006～+0.021	36	1個
7.4	41	79	8	+0.006～+0.021	36	1個
7.5	41	79	8	+0.006～+0.021	36	1個
7.6	41	79	8	+0.006～+0.021	36	1個
7.7	41	79	8	+0.006～+0.021	36	1個
7.8	41	79	8	+0.006～+0.021	36	1個
7.9	41	79	8	+0.006～+0.021	36	1個
8	41	79	8	+0.006～+0.021	36	1個
8.1	47	89	10	+0.006～+0.021	40	1個
8.2	47	89	10	+0.006～+0.021	40	1個
8.3	47	89	10	+0.006～+0.021	40	1個
8.4	47	89	10	+0.006～+0.021	40	1個
8.5	47	89	10	+0.006～+0.021	40	1個

通常単価(税別) (税込単価)	通常出荷日

9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
10,975円 ( 12,073円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	2日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
8,172円 ( 8,989円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
8,172円 ( 8,989円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,080円 ( 9,988円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
8,224円 ( 9,046円 )	3日目
8,447円 ( 9,292円 )	1日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
9,878円 ( 10,866円 )	3日目
10,975円 ( 12,073円 )	3日目
8,224円 ( 9,046円 )	3日目
9,878円 ( 10,866円 )	3日目
8,739円 ( 9,613円 )	3日目
8,739円 ( 9,613円 )	3日目
9,710円 ( 10,681円 )	3日目
10,576円 ( 11,634円 )	3日目
8,739円 ( 9,613円 )	3日目
10,576円 ( 11,634円 )	3日目
8,739円 ( 9,613円 )	3日目
10,859円 ( 11,945円 )	1日目
10,576円 ( 11,634円 )	3日目
10,576円 ( 11,634円 )	3日目
10,576円 ( 11,634円 )	3日目
8,739円 ( 9,613円 )	3日目
8,739円 ( 9,613円 )	3日目
8,739円 ( 9,613円 )	3日目
10,576円 ( 11,634円 )	3日目
9,224円 ( 10,146円 )	1日目
8,739円 ( 9,613円 )	3日目
10,576円 ( 11,634円 )	3日目
10,576円 ( 11,634円 )	3日目
8,739円 ( 9,613円 )	3日目
10,576円 ( 11,634円 )	3日目
9,582円 ( 10,540円 )	3日目
10,646円 ( 11,711円 )	3日目
9,841円 ( 10,825円 )	1日目
9,582円 ( 10,540円 )	3日目
9,908円 ( 10,899円 )	3日目

基本情報

基本情報

超硬エンドミルシャンクドリル（RT100U）。
【特長】
・幅広い加工に対応でき、高能率・高速加工が可能です。
・汎用性の高い超硬ソリッドドリル。
・Fireコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ドリル 3×D 5514 RT100Uのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q被削材の硬さはいくつまで加工可能ですか？

硬度60HRCまで加工可能です。
