マルチオートクランプ　ガイドバータイプ【直列タイプ】　標準タイプ

製品特長・仕様

製品の基本仕様・特長

最大10個のワークを1アクションで同時にクランプ

1ヶ所締め付けるだけで多数個のワークすべてを同時にクランプすることができます。
標準エレメント組み合わせで、様々なパターンのレイアウトに対応します。

マルチオートクランプの締付力

※入力Fは、最大5kNで、ご使用ください。
※多連で使用する場合は、最大5連までとしてください。
※多連での各クランプ力は、入力Fに対して次のとおりです。
・F1=（F/2）×0.9
・F2=F1×0.9
・F3=F2×0.9
・F4=F3×0.9
・F5=F4×0.9

タテとヨコ力の向きを変換し、2方向からを1アクションで同時にクランプ

一度のクランプ力でタテ・ヨコ同時にクランプすることができ、プレート加工に最適です。
また、ガイドプレートを使用すれば、クランプポイントを低くすることも可能です。

ワークの変更にも柔軟に対応。自由度の高い治具設計が可能

ワークの変更に伴う取付治具の変更作業を大幅に削減し、生産コストの低減や工期短縮に寄与します。

ガイドバー（ガイドプレート）からの抜き差しが容易に可能

マルチオートクランプをガイドバー（ガイドプレート）から抜き差しするだけで簡単にワークの増減に対応できます。
ワークサイズの調整には、延長バーの採用で対応することができます。

戻り機構の採用で自動化にも対応

締付力のOFF時に自動的にクランプを開放。
ロボット制御による自動化をバックアップします。

部品構成

No.	部品構成	数量
（1）	クランプブロック	1
（2）	クランプピン（入力）	1
（3）	クランプピン（出力）	2

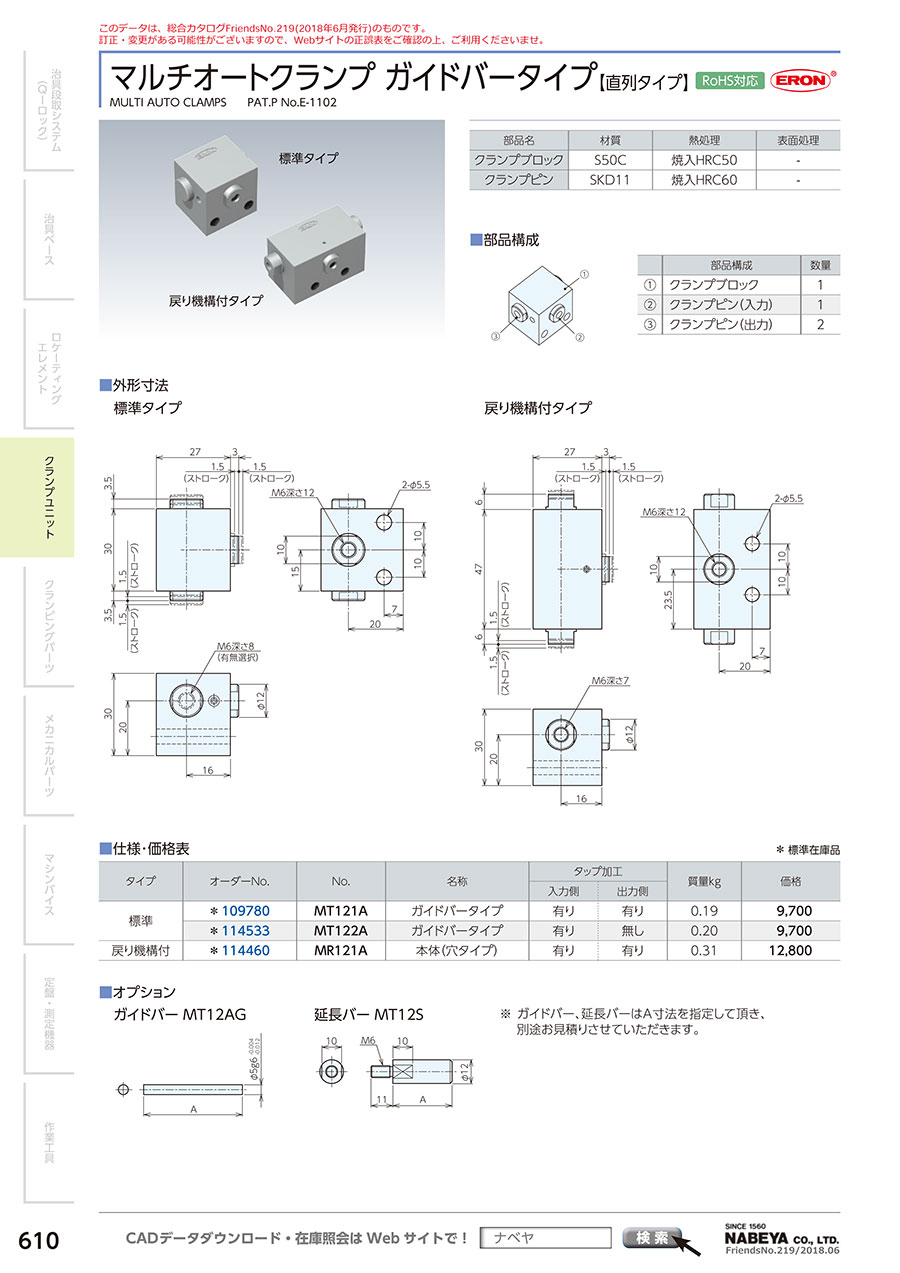

外形図
