ダイジェット

ミラーボール BNM/MBX形対応チップ

Name: ミラーボール BNM/MBX形 対応チップ
Brand: ダイジェット
SKU: 223005164441
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 4,512円～43,906円

税込単価: 4,963円～48,297円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

ミラーボールBNM/MBX形対応チップ【特長】・高速切削ができ、大型プレス金型の加工時間短縮が可能【用...

詳細を確認

55.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

ダイジェット

ミラーボール（ミラーSチップ） BNM-S形

通常価格(税別)： 5,575円 (税込価格：6,133円)

通常出荷日：在庫品1日目

よく一緒に見られています

ダイジェット

ミラーボール用SS/SSRチップ

通常価格(税別)： 5,841円 (税込価格：6,425円)

通常出荷日：1 日目～

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ミラーボール BNM形対応チップの仕様

ミラーボール BNM形対応チップイメージ

ミラーボール BNM形対応チップの寸法例

寸法図

形番	PVDコーティング	寸法（mm）
形番	JC5015 （Z10～20）	R	A	B	T
BNM-060-AAA	●	3	6	5	2
BNM-080-AAA	●	4	8	7	2.4
BNM-100-AAA	●	5	10	8.5	2.6
BNM-120-AAA	●	6	12	10	3
BNM-160-AAA	●	8	16	12	4
BNM-200-AAA	●	10	20	15	5
BNM-250-AAA	●	12.5	25	18.5	6
BNM-300-AAA	●	15	30	22.5	7
BNM-320-AAA	●	16	32	23.5	7

型番リスト

表示件数

型番

被削材

材種

厚さ

(mm)

チップ長

(mm)

チップ幅

(mm)

R精度

(mm)

被削材詳細

コーナ半径（r）

(mm)

材質

最小発注数量

鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2	5	6	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	3	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	2	5	6	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	3	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2	5	6	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	3	PVDコーティング	2個
-	JC10000	2	5	6	±0.006	グラファイト	3	ダイヤコーティング	1個
鋳鉄	KT9	2	5	6	±0.006	アルミニウム合金、アルミニウム合金鋳物、銅合金	3	超硬合金	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2	5.5	7	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	3.5	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2.4	7	8	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	4	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	2.4	7	8	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	4	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2.4	7	8	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	4	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2.6	8.5	10	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	5	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	2.6	8.5	10	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	5	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	2.6	8.5	10	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	5	PVDコーティング	2個
-	JC10000	2.6	8.5	10	±0.006	グラファイト	5	ダイヤコーティング	1個
鋳鉄	KT9	2.6	8.5	10	±0.006	アルミニウム合金、アルミニウム合金鋳物、銅合金	5	超硬合金	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	3	10	12	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	6	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	3	10	12	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	6	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	3	10	12	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	6	PVDコーティング	2個
-	JC10000	3	10	12	±0.006	グラファイト	6	ダイヤコーティング	1個
鋳鉄	KT9	3	10	12	±0.006	アルミニウム合金、アルミニウム合金鋳物、銅合金	6	超硬合金	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	4	12	16	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	8	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	4	12	16	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	8	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	4	12	16	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	8	PVDコーティング	2個
-	JC10000	4	12	16	±0.006	グラファイト	8	ダイヤコーティング	1個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	JC5015	4	12	16	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	8	PVDコーティング	2個
鋳鉄	KT9	4	12	16	±0.006	アルミニウム合金、アルミニウム合金鋳物、銅合金	8	超硬合金	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	5	15	20	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	10	PVDコーティング	1個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	5	15	20	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	10	PVDコーティング	2個
鋳鉄	KT9	5	15	20	±0.006	アルミニウム合金、アルミニウム合金鋳物、銅合金	10	超硬合金	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	6	18.5	25	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	12.5	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	6	18.5	25	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	12.5	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	6	18.5	25	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	12.5	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	7	22.5	30	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	15	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	7	22.5	30	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	15	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	7	22.5	30	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	15	PVDコーティング	2個
鋳鉄 / 非鉄金属	KT9	7	22.5	30	±0.006	アルミニウム合金、アルミニウム合金鋳物、銅合金	15	超硬合金	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	7	23.5	32	±0.002	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	16	PVDコーティング	1個
鋼 / 鋳鉄 / 高硬度材	DH103	7	23.5	32	±0.006	プリハードン鋼、焼入れ鋼、ねずみ鋳鉄、ダクタイル鋳鉄	16	PVDコーティング	2個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	DH111	7	23.5	32	±0.006	炭素鋼、鋳鋼、工具鋼、オーステナイト系ステンレス鋼、マルテンサイト系ステンレス鋼、チタン合金、耐熱合金	16	PVDコーティング	2個

通常単価(税別) (税込単価)	通常出荷日

6,745円 ( 7,420円 )	1日目
6,129円 ( 6,742円 )	1日目
4,512円 ( 4,963円 )	1日目
39,240円 ( 43,164円 )	3日目
5,079円 ( 5,587円 )	1日目
5,632円 ( 6,195円 )	1日目
7,082円 ( 7,790円 )	1日目
6,206円 ( 6,827円 )	1日目
4,840円 ( 5,324円 )	1日目
7,436円 ( 8,180円 )	1日目
6,762円 ( 7,438円 )	1日目
5,067円 ( 5,574円 )	1日目
37,952円 ( 41,747円 )	1日目
5,612円 ( 6,173円 )	1日目
7,934円 ( 8,727円 )	1日目
7,209円 ( 7,930円 )	1日目
5,413円 ( 5,954円 )	1日目
39,557円 ( 43,513円 )	1日目
6,849円 ( 7,534円 )	1日目
8,253円 ( 9,078円 )	1日目
7,502円 ( 8,252円 )	1日目
6,436円 ( 7,080円 )	1日目
43,906円 ( 48,297円 )	3日目
5,517円 ( 6,069円 )	在庫品1日目当日出荷可能
6,243円 ( 6,867円 )	1日目
8,573円 ( 9,430円 )	1日目
6,704円 ( 7,374円 )	1日目
7,404円 ( 8,144円 )	2日目
9,737円 ( 10,711円 )	1日目
8,852円 ( 9,737円 )	1日目
6,652円 ( 7,317円 )	1日目
12,383円 ( 13,621円 )	1日目
11,247円 ( 12,372円 )	1日目
8,448円 ( 9,293円 )	1日目
9,223円 ( 10,145円 )	1日目
13,958円 ( 15,354円 )	1日目
12,721円 ( 13,993円 )	1日目
9,576円 ( 10,534円 )	1日目

詳細情報

基本情報

基本情報

ミラーボールBNM/MBX形対応チップ
【特長】
・高速切削ができ、大型プレス金型の加工時間短縮が可能
【用途】
・仕上げ・形状加工用
・高精度加工用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

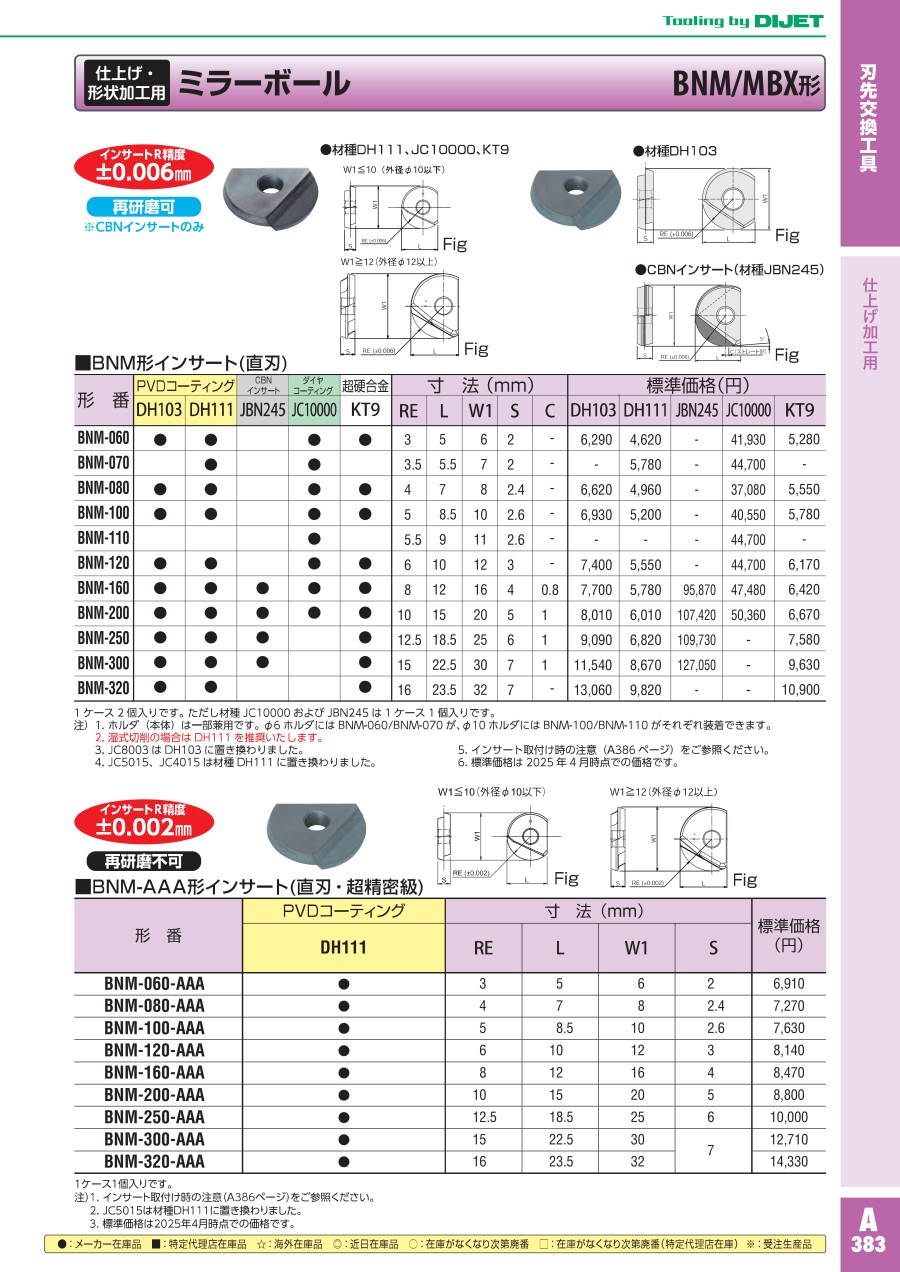

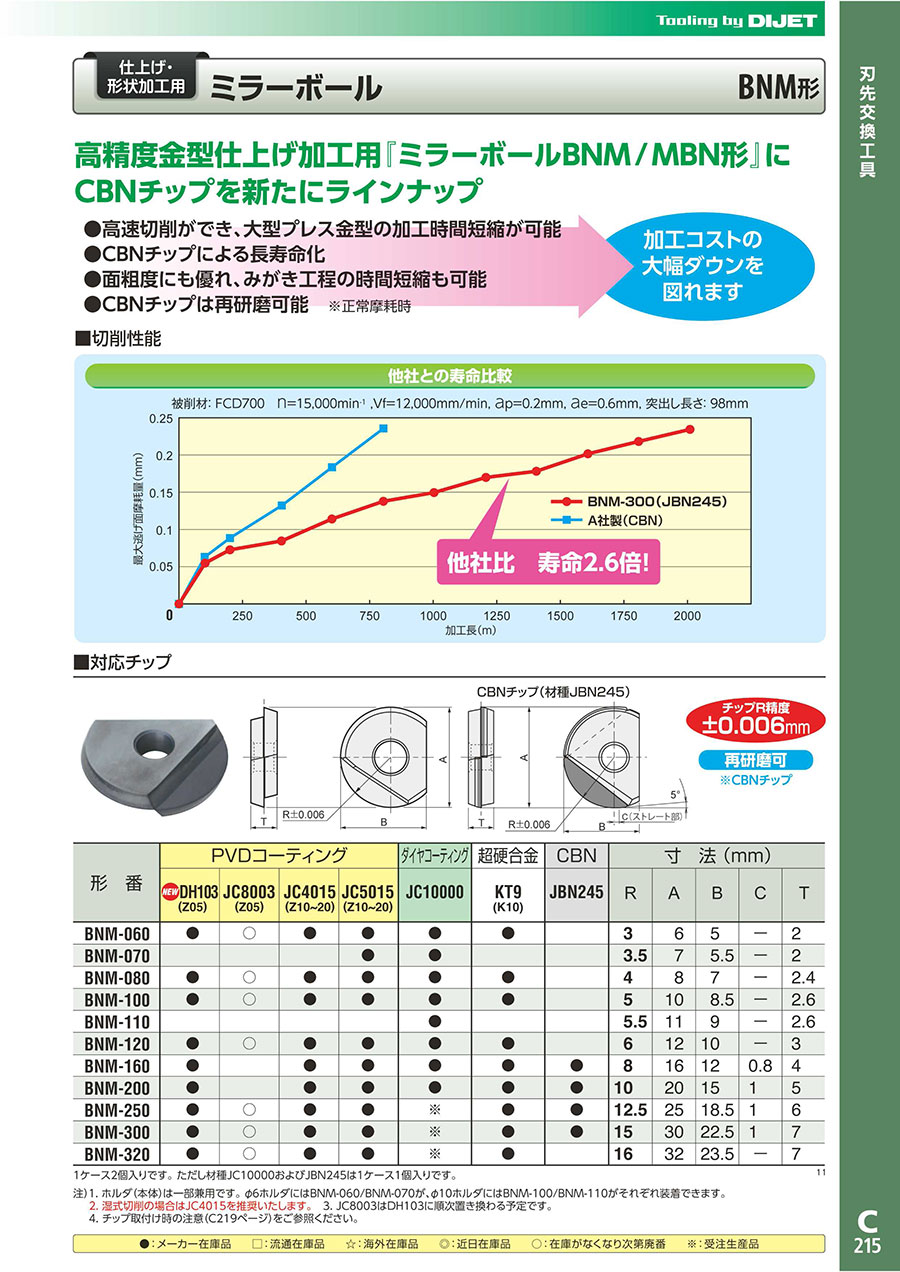

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミラーボール BNM/MBX形対応チップのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

仕上げ加工

満足度：5.02020/06/11

耐久性が非常に高いです。切れ味が悪くなってもチップ交換だけで済み、再研磨も可能なのでコストパフォーマンスが良いです。
