ダイジェット

サイドチッパーSIC形対応チップ

カタログ

通常単価(税別): 1,465円～1,668円

税込単価: 1,612円～1,835円

通常出荷日：1日目

サイドチッパーSIC形対応チップ【特長】・アルミ用ポリッシュチップ、ダイヤチップシリーズ拡張【用途】・...

よく一緒に見られています

ダイジェット

通常出荷日：在庫品1日目

よく一緒に見られています

ダイジェット

通常出荷日：1 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

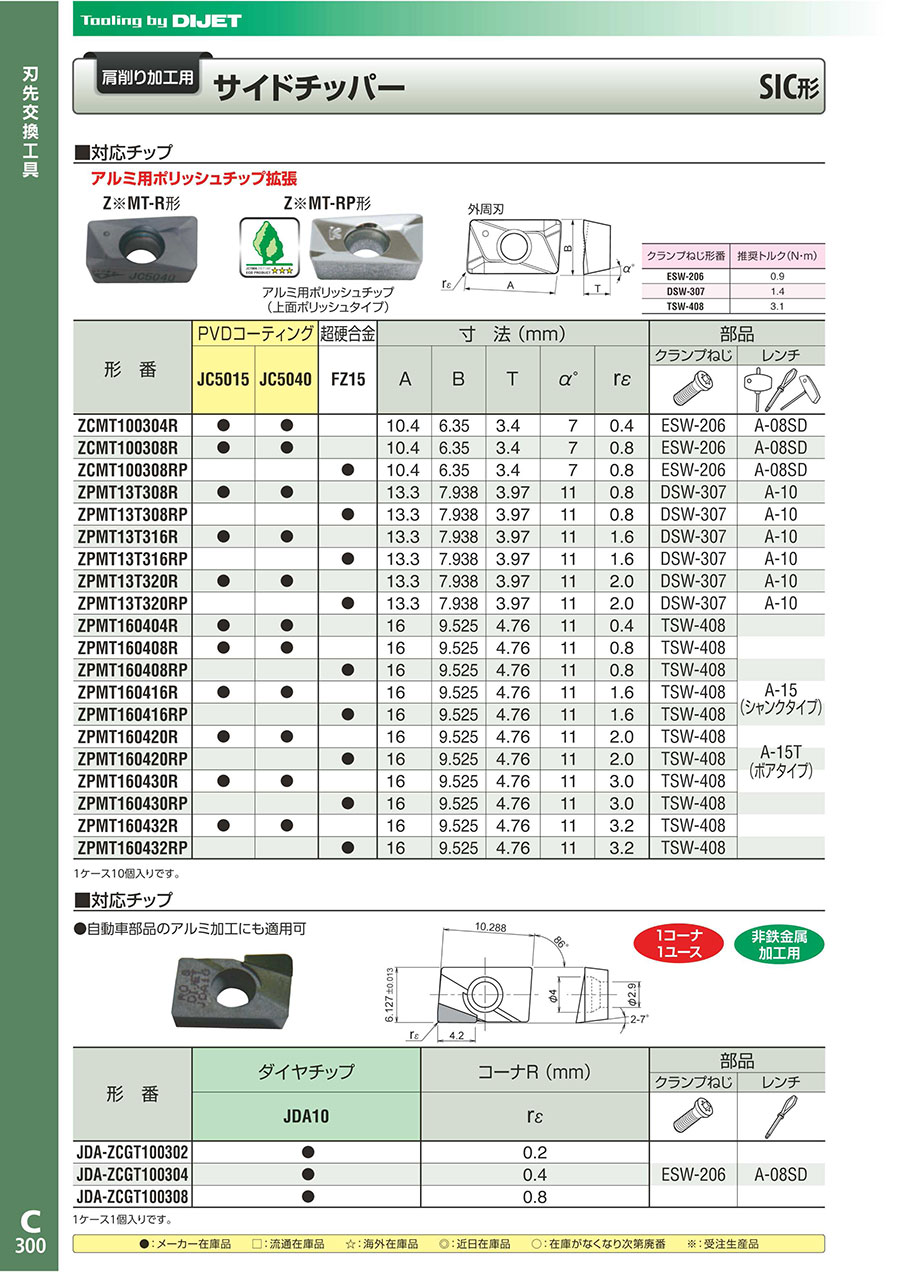

サイドチッパーSIC形対応チップの仕様

サイドチッパーSIC形対応チップイメージ

サイドチッパーSIC形対応チップの寸法例

寸法図

形番	PVDコーティング		超硬合金	寸法（mm）					部品
形番	JC5015	JC5040	FZ15	A	B	T	α°	r_ε	クランプねじ	レンチ
ZCMT100304R	●	●	-	10.4	6.35	3.4	7	0.4	ESW-206	A-08SD
ZCMT100308R	●	●	-	10.4	6.35	3.4	7	0.8	ESW-206	A-08SD
ZCMT100308RP	-	-	●	10.4	6.35	3.4	7	0.8	ESW-206	A-08SD
ZPMT13T308R	●	●	-	13.3	7.938	3.97	11	0.8	DSW-307	A-10
ZPMT13T308RP	-	-	●	13.3	7.938	3.97	11	0.8	DSW-307	A-10
ZPMT13T316R	●	●	-	13.3	7.938	3.97	11	1.6	DSW-307	A-10
ZPMT13T316RP	-	-	●	13.3	7.938	3.97	11	1.6	DSW-307	A-10
ZPMT13T320R	●	●	-	13.3	7.938	3.97	11	2.0	DSW-307	A-10
ZPMT13T320RP	-	-	●	13.3	7.938	3.97	11	2.0	DSW-307	A-10

型番リスト

表示件数

型番

逃げ角

被削材

寸法/A

(mm)

寸法/T

(mm)

寸法/B

(mm)

寸法/ｒε

(mm)

材種

詳細タイプ

トラスココード

材質

適用/クランプねじ

適用/レンチ

最小発注数量

C(7°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

10.4

3.4

6.35

0.4

JC5015

MT-R形

PVDコーティング

ESW-206

A-08SD

10個

C(7°）

鋼

10.4

3.4

6.35

0.4

JC5040

MT-R形

PVDコーティング

ESW-206

A-08SD

10個

C(7°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

10.4

3.4

6.35

0.8

JC5015

MT-R形

PVDコーティング

ESW-206

A-08SD

10個

C(7°）

鋼

10.4

3.4

6.35

0.8

JC5040

MT-R形

PVDコーティング

ESW-206

A-08SD

10個

P(11°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

13.3

3.97

7.938

0.8

JC5015

MT-R形

PVDコーティング

DSW-307

A-10

10個

P(11°）

鋼

13.3

3.97

7.938

0.8

JC5040

MT-R形

837-2232

PVDコーティング

DSW-307

A-10

10個

P(11°）

鋼

13.3

3.97

7.938

JC5040

MT-R形

PVDコーティング

DSW-307

A-10

10個

P(11°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

4.76

9.525

0.4

JC5015

MT-R形

PVDコーティング

TSW-408

A-15T

10個

P(11°）

鋼

4.76

9.525

0.4

JC5040

MT-R形

PVDコーティング

TSW-408

A-15T

10個

P(11°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

4.76

9.525

0.8

JC5015

MT-R形

PVDコーティング

TSW-408

A-15

10個

P(11°）

鋼

4.76

9.525

0.8

JC5040

MT-R形

837-2234

PVDコーティング

TSW-408

A-15

10個

P(11°）

鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

4.76

9.525

0.8

FZ15

MT-RP形

超硬合金

TSW-408

A-15T

10個

P(11°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

4.76

9.525

JC5015

MT-R形

PVDコーティング

TSW-408

A-15

10個

P(11°）

鋼

4.76

9.525

JC5040

MT-R形

PVDコーティング

TSW-408

A-15

10個

P(11°）

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材

4.76

9.525

JC5015

MT-R形

PVDコーティング

TSW-408

A-15

10個

P(11°）

鋼

4.76

9.525

JC5040

MT-R形

PVDコーティング

TSW-408

A-15

10個

通常単価(税別) (税込単価)	通常出荷日

1,479円 ( 1,627円 )	1日目
1,479円 ( 1,627円 )	1日目
1,479円 ( 1,627円 )	1日目
1,479円 ( 1,627円 )	1日目
1,572円 ( 1,729円 )	1日目
1,572円 ( 1,729円 )	1日目
1,572円 ( 1,729円 )	1日目
1,668円 ( 1,835円 )	1日目
1,668円 ( 1,835円 )	1日目
1,668円 ( 1,835円 )	1日目
1,668円 ( 1,835円 )	1日目
1,465円 ( 1,612円 )	1日目
1,668円 ( 1,835円 )	1日目
1,668円 ( 1,835円 )	1日目
1,668円 ( 1,835円 )	1日目
1,668円 ( 1,835円 )	1日目

詳細情報

基本情報

基本情報

サイドチッパーSIC形対応チップ
【特長】
・アルミ用ポリッシュチップ、ダイヤチップシリーズ拡張
【用途】
・肩削り加工用

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サイドチッパーSIC形対応チップのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品サイドチッパーSIC形対応チップ	スーパーエンドチッパーSEC形対応チップ	エアロチッパーALX/MAL形対応チップ	ミラーボール BNM/MBX形対応チップ	ヘプタミル HEP/HEP-FM形対応チップ	アンダーカッタDUM形対応チップ
メーカー	ダイジェット	ダイジェット	ダイジェット	ダイジェット	ダイジェット	ダイジェット
通常価格	1,465円-	1,668円 -	1,906円 -	4,512円 -	1,792円 -	2,043円 -
通常出荷日	1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目〜	在庫品1日目〜
形状（型番頭文字）	その他	その他	その他	その他	その他	その他
利用可能コーナー数	2	2	2	1	7	2
加工用途	肩削り加工用	多機能加工用	仕上げ・多機能加工用	仕上げ・形状加工用	-	2番逃がし加工用
特長	アルミ用ポリッシュチップ拡張	アルミ用ポリッシュチップ拡張	-	-	-	-
