ダイジェット

エアロチッパーALX/MAL形対応チップ

カタログ

通常単価(税別): 1,906円～2,178円特別価格

税込単価: 2,097円～2,396円特別価格

一部SALE 2026.12.31まで

通常出荷日：在庫品1日目～2日目一部当日出荷可能

エアロチッパーALX/MAL形対応チップ【特長】・高能率加工に最適【用途】・仕上げ・多機能加工用

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

ダイジェット

通常出荷日：在庫品1日目

よく一緒に見られています

ダイジェット

通常出荷日：1 日目～

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

エアロチッパーALX形対応チップの仕様

エアロチッパーALX形対応チップイメージ

エアロチッパーALX形対応チップの寸法

寸法図

形番	精度	寸法（mm）					超硬合金
形番	精度	A	B	C	T	r_ε	FZ05
XOGT160504PDFR	G	21.0	16.35	2.4	5	0.4	●
XOGT160508PDFR	G	21.0	16.35	2.4	5	0.8	●
XOGT160520PDFR	G	20.6	16.35	2.8	5	2	●
XOGT160530PDFR	G	20.1	16.35	3.3	5	3	●
XOGT160532PDFR	G	19.9	16.35	3.5	5	3.2	●

型番リスト

表示件数

型番

寸法/C

(mm)

チップ長

(mm)

コーナ半径（r）

(mm)

最小発注数量

2.4	21.0	0.4	10個
2.4	21.0	0.8	10個
2.8	20.6	2	10個
3.4	20	2.5	10個
3.3	20.1	3	10個
3.5	19.9	3.2	10個

通常単価(税別) (税込単価)	通常出荷日

2,178円 ( 2,396円 )	1日目
1,906円1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
1,906円 ( 2,097円 )	1日目
1,940円 ( 2,134円 )	1日目
1,906円 ( 2,097円 )	1日目
1,906円 ( 2,097円 )	2日目

詳細情報

基本情報

基本情報

エアロチッパーALX/MAL形対応チップ
【特長】
・高能率加工に最適
【用途】
・仕上げ・多機能加工用

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

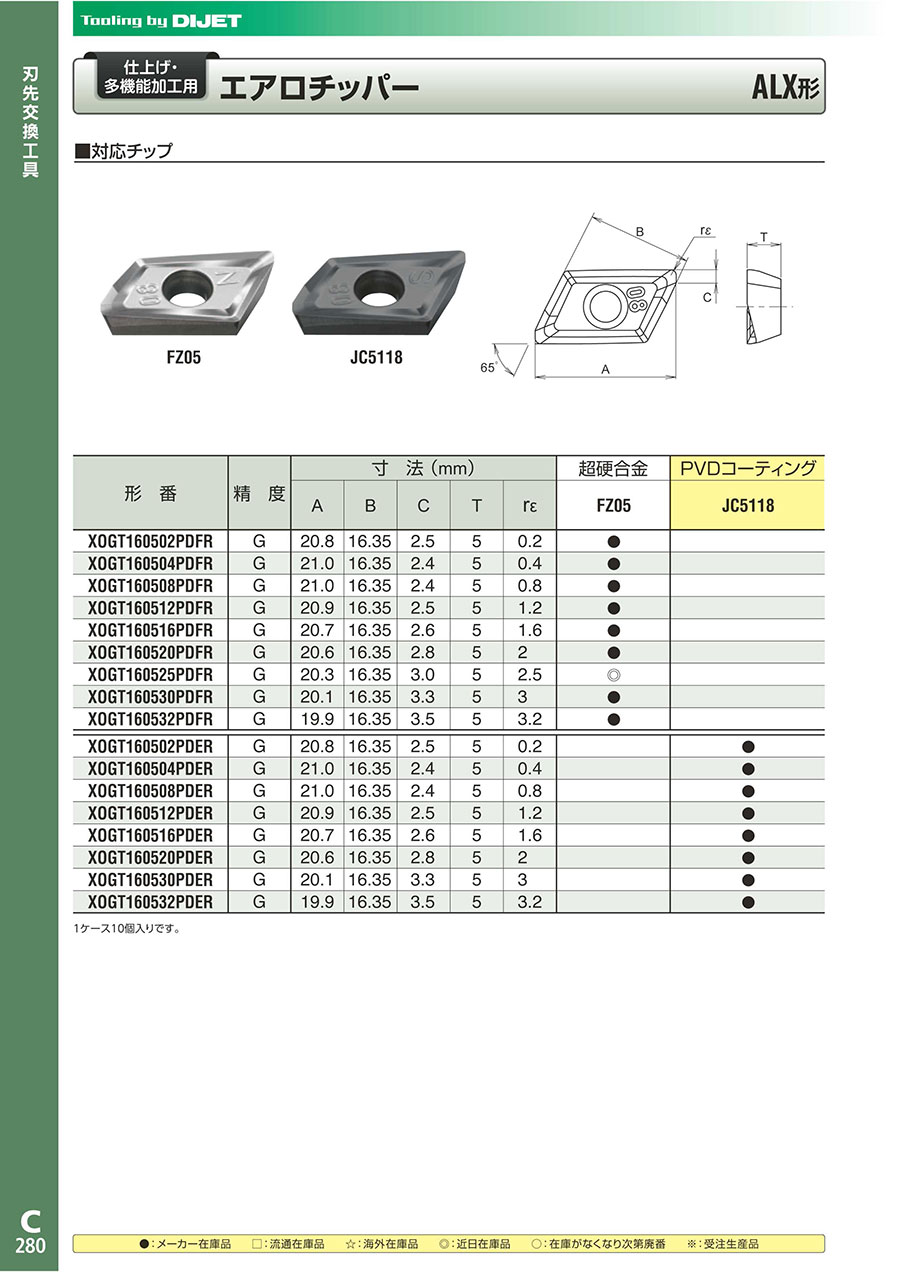

カタログ

カタログ (見開き版)

商品担当おすすめ

京セラ
京セラミーリング用チップ SNMU
京セラ
京セラミーリング用チップ円形 RDGT

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
