中村製作所

カノンデプスゲージ LSDM

通常単価(税別): 30,637円～99,126円

税込単価: 33,701円～109,039円

通常出荷日：2日目～15日目

大口径の穴の深さ測定に最適なデプスゲージ。【特長】・大口径の穴の深さ測定に最適。・「ロングベース」で、...

商品タイプ
デプスゲージ
表示形式
アナログ
測定データ出力端子有無
無
最小読取値
0.02（49mmを50等分）
特長
ベース幅B が長いので、大ロ径の穴の深さ測定も簡単に行えます。

未確定 9 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

大口径の穴の深さ測定に最適なロングベースのデプスゲージ（LSDM）

寸法図

型式	測定長	最小読取値	器差	質量	A	B	C	D	E
LSDM15×15	150	0.02 [49mmを 50等分]	±0.03	320g	260	150	11	4	8
LSDM15×20	150			370g	260	200	11	4	8
LSDM15×25	150			850g	300	250	20	6	11
LSDM20×15	200			320g	310	150	11	4	8
LSDM20×20	200			380g	310	200	11	4	8
LSDM20×25	200			900g	350	250	20	6	11
LSDM30×15	300		±0.04	350g	410	150	11	4	8
LSDM30×20	300			410g	410	200	11	4	8
LSDM30×25	300			1.1kg	450	250	20	6	11

単位：mm

商品TOP

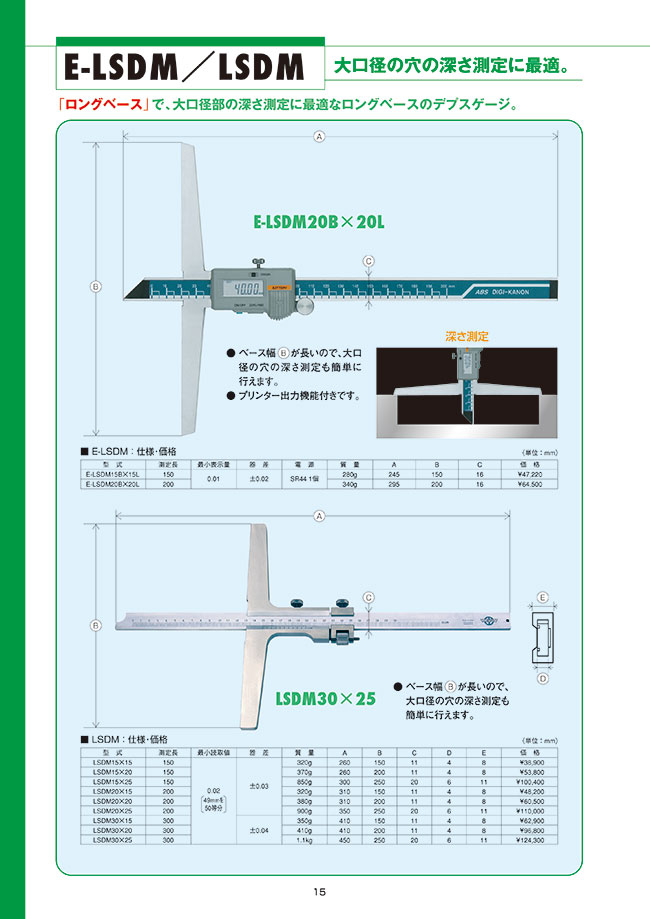

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

測定範囲(mm)
- 0～150
- 0～200
- 0～300
器差(mm)
- ±0.03
- ±0.04
ベース寸法(mm)
- 150
- 200
- 250
全長(mm)
- 260
- 300
- 310
- 350
- 410
- 450
質量(g)
- 320
- 350
- 370
- 380
- 410
- 850
- 900
- 1100
タイプ
- LSDM15-15
- LSDM15-20
- LSDM15-25
- LSDM20-15
- LSDM20-20
- LSDM20-25
- LSDM30-15
- LSDM30-20
- LSDM30-25
出荷日
すべて
2日以内
5日以内
8日以内
15日以内

型番リスト

表示件数

型番

測定範囲

(mm)

器差

(mm)

ベース寸法(mm)

全長(mm)

質量(g)

(mm)

最小発注数量

0～150	±0.03	150	260	320	260	150	11	4	8	1個
0～150	±0.03	200	260	370	260	200	11	4	8	1個
0～150	±0.03	250	300	850	300	250	20	6	11	1個
0～200	±0.03	150	310	320	310	150	11	4	8	1個
0～200	±0.03	200	310	380	310	200	11	4	8	1個
0～200	±0.03	250	350	900	350	250	20	6	11	1個
0～300	±0.04	150	410	350	410	150	11	4	8	1個
0～300	±0.04	200	410	410	410	200	11	4	8	1個
0～300	±0.04	250	450	1100	450	250	20	6	11	1個

通常単価(税別) (税込単価)	通常出荷日

30,637円 ( 33,701円 )	2日目
42,979円 ( 47,277円 )	5日目
79,717円 ( 87,689円 )	5日目
38,542円 ( 42,396円 )	5日目
48,524円 ( 53,376円 )	5日目
87,342円 ( 96,076円 )	8日目
50,326円 ( 55,359円 )	5日目
76,944円 ( 84,638円 )	5日目
99,126円 ( 109,039円 )	15日目

詳細情報

基本情報

大口径の穴の深さ測定に最適なデプスゲージ。
【特長】
・大口径の穴の深さ測定に最適。
・「ロングベース」で、大口径部の深さ測定に最適なロングベースのデプスゲージ。
・ベース幅が長いので、大口径の穴の深さ測定も簡単に行える。
【用途】
・大口径の穴の深さ測定に最適。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
