通常単価(税別)
22,803円～43,355円
税込単価
25,083円～47,691円
通常出荷日：1日目

【特長】・シャックルは吊り（引張り）方向に360度自在に回転するため、安定した角度吊りや広範囲の引張り...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

  • 商品タイプ
    その他
  • クランプ幅　最小 (mm)
    0
  • 特長
    シャックルは吊り(引張り)方向に 360 度自在に回転するため、安定した角度吊りや広範囲の引張作業が可能スクリューと円形カムで確実ニグリップ横荷重が掛かれば荷重の大きさに比例して、円形カムが傾いてより強固にグリップ円形カムは、ばねのカで常に正常な姿に戻る機構
  • 用途
    土木、建築、鉄鋼、造船、製缶業等、各種業界における、鋼板、形鋼などの吊上げ、横引き、反転作業等に最適。また治具としてチェンブロックヤホイスト等の吊下げや鋼材等の引張り作業にも最適な軽量コンパクトタイプ。
  • 内容量
    1台

ご注意

  • スクリューの締付けトルクは、25N・m（約250kgf・cm）以上で行って下さい。吊上げの場合は、安全上必ず2点吊り以上を厳守して下さい。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

【ディージット】
探しまわる購買は
もうおしまい
未確定 4 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

製品の基本仕様・特長

シャックル回転角度

スクリューカムクランプ 吊クランプ引張り治具兼用型（スイベルタイプ）PAT. シャックル回転角度図

シャックルは吊り（引張り）方向に360度自在に回転するため、安定した角度吊りや広範囲の引張り作業が可能。

規格表

スクリューカムクランプ 吊クランプ引張り治具兼用型（スイベルタイプ）PAT. 規格表

※スクリューの締付けトルクは、25N・m（約250kgf・cm）以上で行って下さい。

外形図

スクリューカムクランプ 吊クランプ引張り治具兼用型（スイベルタイプ）PAT. 外形図

使用方法・使用事例

使用事例

スクリューカムクランプ 吊クランプ引張り治具兼用型（スイベルタイプ）PAT. 使用事例

*吊上げの場合は、安全上必ず2点吊り以上を厳守して下さい。

絞り込み条件：6 項目の仕様が未選択です

  • 基本使用荷重(t)

  • クランプ幅　最大(mm)

  • h1(mm)

  • トラスココード

  • 寸法(mm)H

  • 寸法(mm)D2

  • 内容量

  • タイプ

  • 出荷日

    • すべて
    • 1日以内

型番リスト

表示件数
  • 1
    • 型番
    SUC0.5
    SUC1
    SUC1.6
    SUC3.2

    基本使用荷重

    (t)

    クランプ幅　最大

    (mm)

    h1

    (mm)

    トラスココード

    寸法(mm)H

    寸法(mm)D2

    質量

    (kg)

    D1

    (mm)

    T1

    (mm)

    l1

    (mm)

    L(MAX)

    (mm)

    h2

    (mm)

    内容量

    		最小発注数量
    0.5
    25
    30
    337-6591
    91
    35
    2
    60
    46
    89
    120
    38
    1台
    1個
    1
    30
    40
    337-6605
    108
    35
    2.8
    60
    46
    109
    130
    45
    1台
    1個
    1.6
    30
    40
    337-6613
    110
    45
    3.5
    75
    50
    109
    133
    45
    1台
    1個
    3.2
    40
    45
    337-6621
    130
    50
    5.1
    80
    60
    136
    165
    55
    1台
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,803円
    ( 25,083円 )
    1日目
    24,585円
    ( 27,044円 )
    1日目
    33,973円
    ( 37,370円 )
    1日目
    43,355円
    ( 47,691円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・シャックルは吊り（引張り）方向に360度自在に回転するため、安定した角度吊りや広範囲の引張り作業が可能。
    ・スクリューと円形カムで確実にグリップ。
    ・横荷重が掛かれば荷重の大きさに比例して、円形カムが傾いてより強固にグリップ。
    ・円形カムは、ばねの力で常に正常な姿に戻る機構。
    【用途】
    ・土木、建築、鉄鋼、造船、製缶業等、各種業界における、鋼板、形鋼などの吊上げ、横引き、反転作業等に最適。また治具としてチェンブロックやホイスト等の吊下げや鋼材等の引張り作業にも最適な軽量コンパクトタイプ。

    ご注意

    • スクリューの締付けトルクは、25N・m（約250kgf・cm）以上で行って下さい。吊上げの場合は、安全上必ず2点吊り以上を厳守して下さい。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

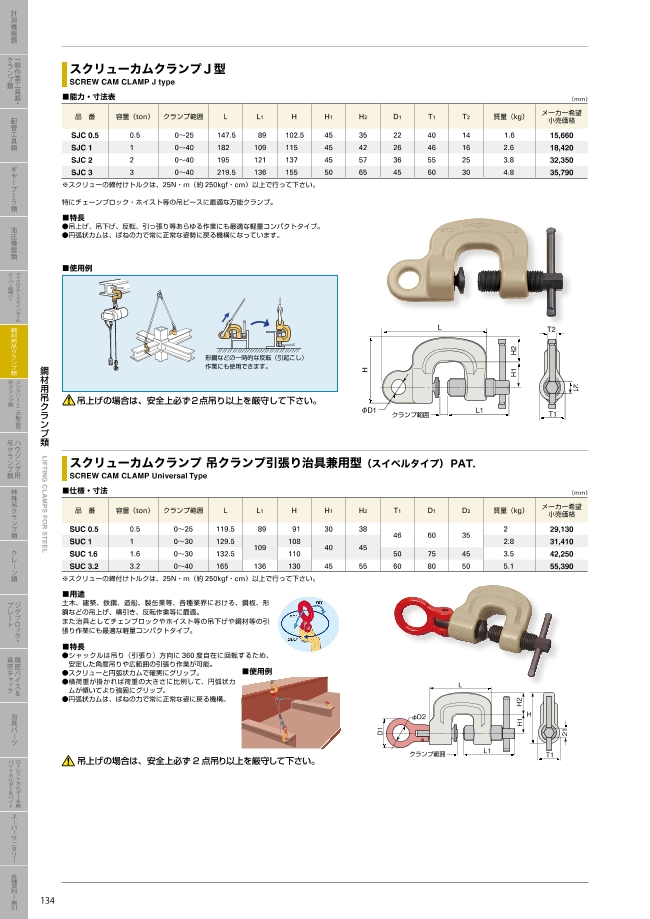

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
